Ремонт
18 3A1633E
Ремонт
Общие сведения
• Указанные в тексте справочные номера и буквы
в скобках относятся к сноскам на рисунках
и чертежах деталей.
• Всегда используйте оригинальные детали
и принадлежности Graco, которые можно
приобрести у дистрибьютора компании Graco. При
самостоятельном приобретении принадлежностей
убедитесь, что их размер и показатели давления
соответствуют вашей системе.
Подготовка
1. Если возможно, промойте насос, стр. 16.
2. Остановите насос приблизительно в середине
хода поршня.
3. Следуйте инструкциям, приведенным в разделе
Процедура сброса давления, стр. 14.
4. Отсоедините шланги для воздуха и жидкости вместе
с проводом заземления.
5. Снимите экран.
ПРИМЕЧАНИЕ: Если в переливной камере
(дополнительная принадлежность) содержится
жидкость, выкрутите винты из емкости (103) и снимите
ее. Если она не использовалась, емкость может
оставаться прикрепленной к крышке.
Отсоединение насоса
ПРИМЕЧАНИЕ: Следуйте этим инструкциям, чтобы снять
весь узел насоса с кронштейна для стены или тележки.
Для комплектов оборудования, установленных на стену,
предпочтительным может быть снятие всего узла насоса,
даже если ремонт необходимо провести только для
пневмодвигателя.
1. Выполните все этапы, указанные в разделе
Подготовка, стр. 18.
2. Ослабьте четыре монтажные гайки. Чтобы поднять
весь узел насоса вверх и снять его с монтажной
плиты, необходима помощь двух людей. Разместите
его на верстаке.
Отсоединение поршневого насоса
1. Выполните все этапы, указанные в разделе
Подготовка, стр. 18.
2. Ослабьте винты на верхней крышке.
3. Удерживайте стяжную гайку (7) с помощью гаечного
ключа. Воспользуйтесь другим гаечным ключом,
чтобы повернуть вал двигателя. Чтобы избежать
повреждения верхней крышки сильфона
и D-образного уплотнения, не поворачивайте
стяжную гайку.
4. Опустите стяжную гайку (7) и снимите
соединительные кольца (5).
Чтобы избежать образования статического заряда,
не протирайте прикрепленную к насосу пластиковую
емкость сухой тканью. При необходимости снимайте
емкость для очистки.

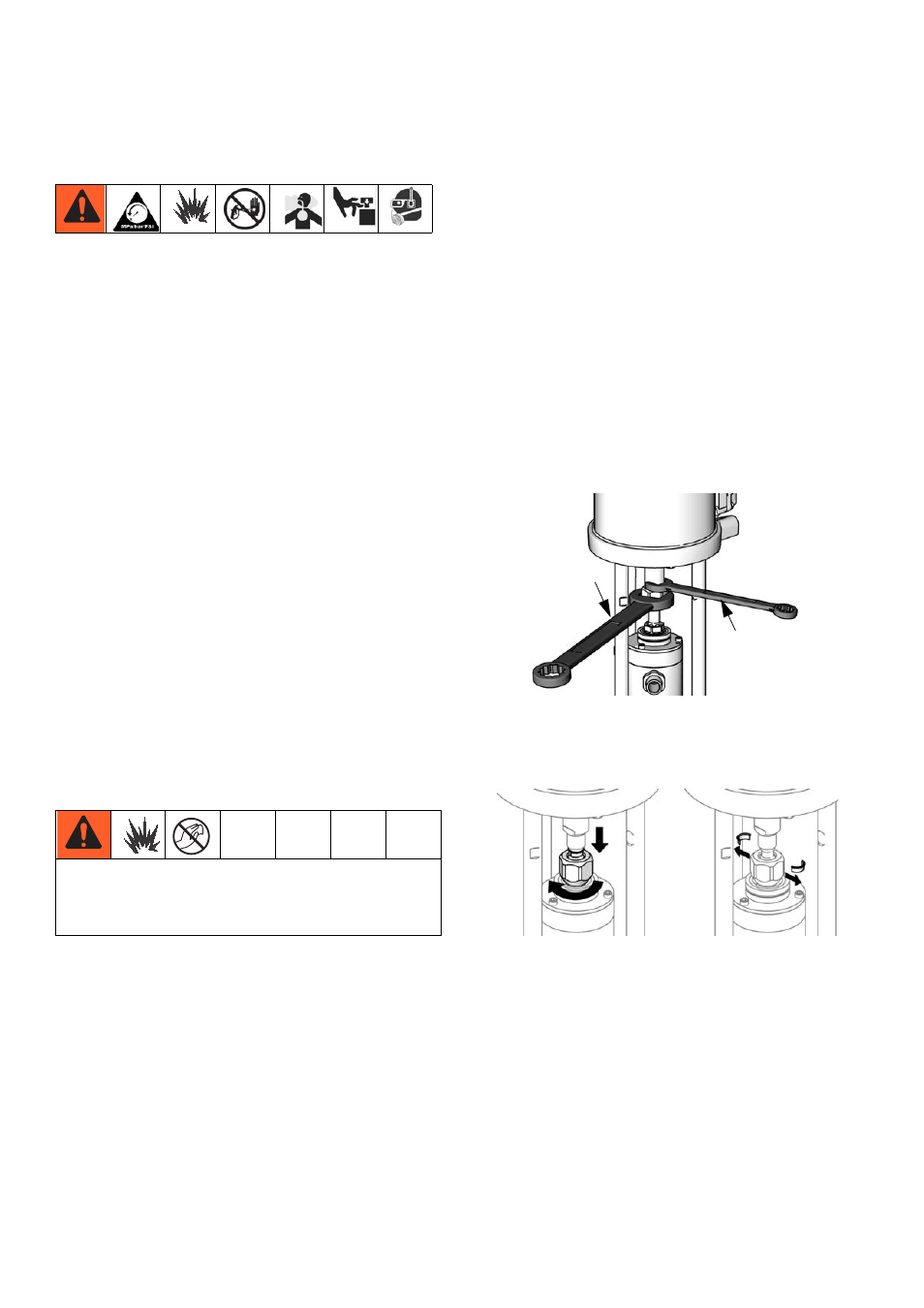

Р ИС . 7. Ослабление стяжной гайки.
Р ИС . 8. Снятие соединительных колец.
удерживайте
поворачивайте
ti14531a
ti15365a
