Ремонт
20
332473A

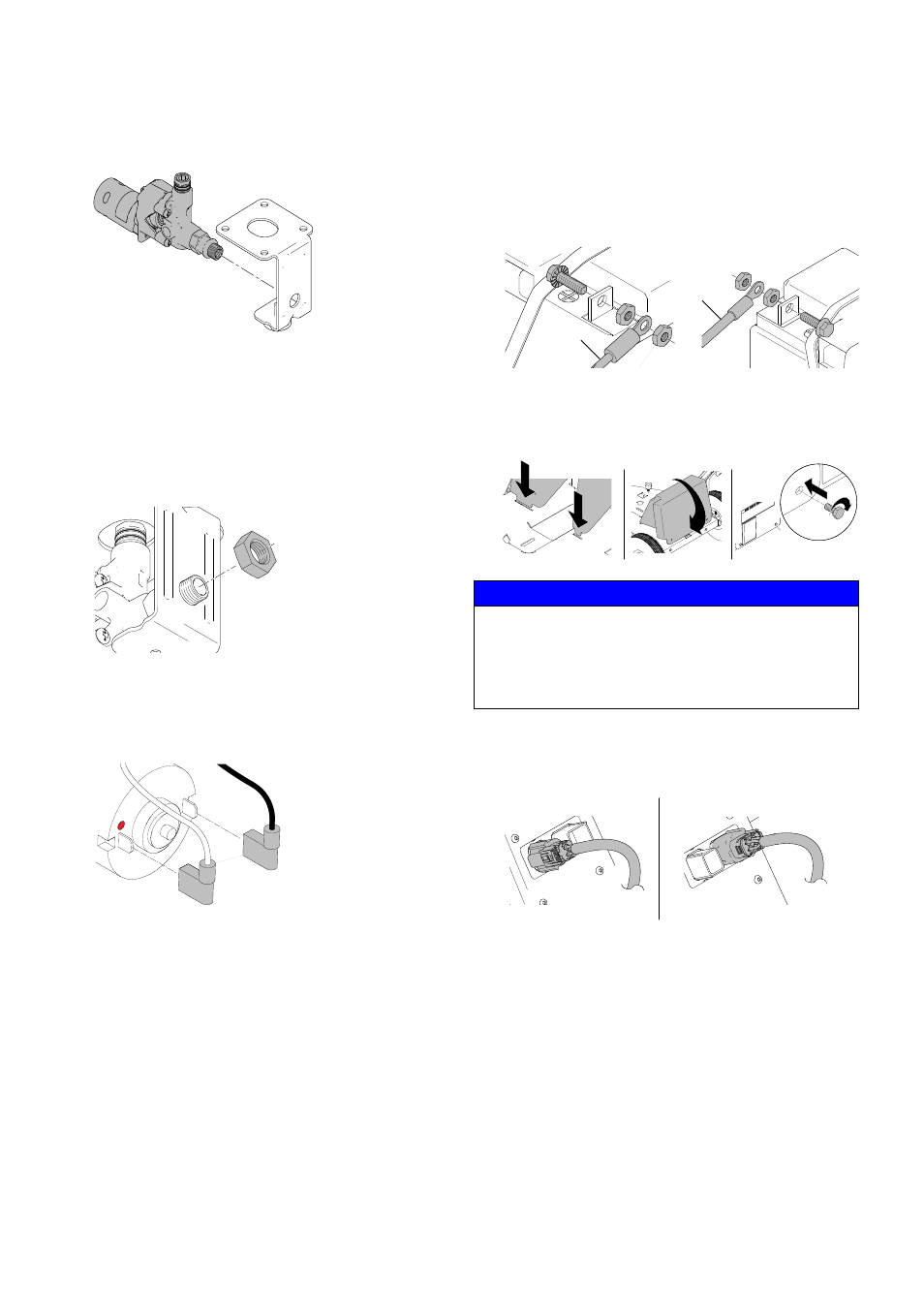

Установка
1.
Установите новый блок насоса/двигателя.
2.
Установите бункер в блок насоса/двигателя.
3.
Установите кронштейн бункера и затяните четыре
винта.
4.
Установите и затяните зажим шланга под бункером.
5.
Подсоедините шланг обратно и зафиксируйте
перегородку.
6.
Подсоедините шнур питания и установите
провода двигателя на место.
Подключите белый провод к выводу с красной
пометкой. Подсоедините черный провод
к внешнему выводу.
7.
Установите кожух двигателя на место и затяните
шесть винтов с шестигранным углублением под
ключ.
8.
С помощью двух ключей закрепите зубчатую гайку
на выводе положительного заряда аккумулятора
(красный). Затем с помощью двух ключей закрепите
зубчатую гайку на выводе отрицательного заряда
аккумулятора (черный).
9.
Вставьте передние язычки корпуса аккумулятора в
прорези, а затем опустите заднюю часть кожуха
вниз. Затяните два болта с помощью ключа и
зафиксируйте кожух аккумулятора на месте.
10. Установите бункер и распылительный дозатор на
место.
11. Подключите вилку двигателя и вилку питания.
ti21378a
ti21377a
ti21374a
УВЕДОМЛЕНИЕ
Во избежание повреждения не допускайте
защемления проводов между кожухом и рамой
при установке кожуха аккумулятора. Во избежание
повреждения убедитесь в том, что во время установки
кожуха все провода остаются впереди.
ti21365a
ti21366a
Черный
Kрасный
ti21368a
ti21362a
Вилка двигателя
Вилка кнопки
распыления
