Страница 16
Ремонт
16
332473A

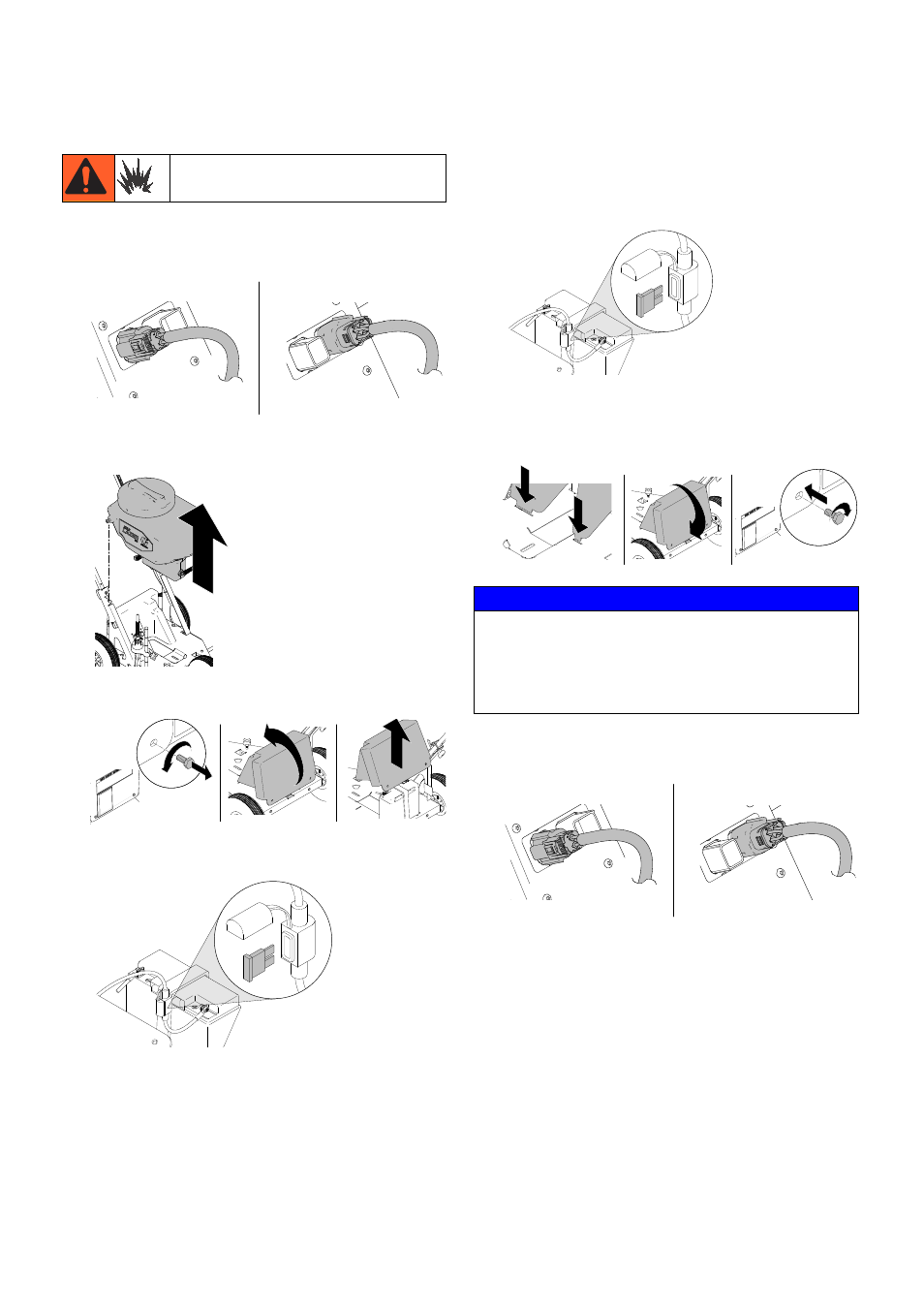

Замена плавкого предохранителя
Извлечение
1.
Отсоедините вилку двигателя и вилку питания.
2.
Извлеките распылительный дозатор и бункер.
3.
Извлеките два болта с помощью ключа и снимите
кожух аккумулятора.
4.
Откройте корпус предохранителя и извлеките
старый предохранитель.
Установка
1.
Установите новый стандартный плавкий
предохранитель 30 A в корпус предохранителя.
2.
Вставьте передние язычки корпуса аккумулятора
в прорези, а затем опустите заднюю часть кожуха
вниз. Затяните два болта с помощью ключа и
зафиксируйте кожух аккумулятора на месте.
3.
Установите бункер и распылительный дозатор.
4.
Подключите вилку двигателя и вилку питания.
ti21362a
Вилка двигателя
Вилка кнопки
распыления
ti21363a
ti21369a
ti21364a
УВЕДОМЛЕНИЕ
Во избежание повреждения не допускайте
защемления проводов между кожухом и рамой при
установке кожуха аккумулятора. Во избежание
повреждения убедитесь в том, что во время
установки кожуха все провода остаются впереди.
ti21364a
ti21368a
ti21362a
Вилка двигателя
Вилка кнопки
распыления
