Начало новой работы
10
332473A

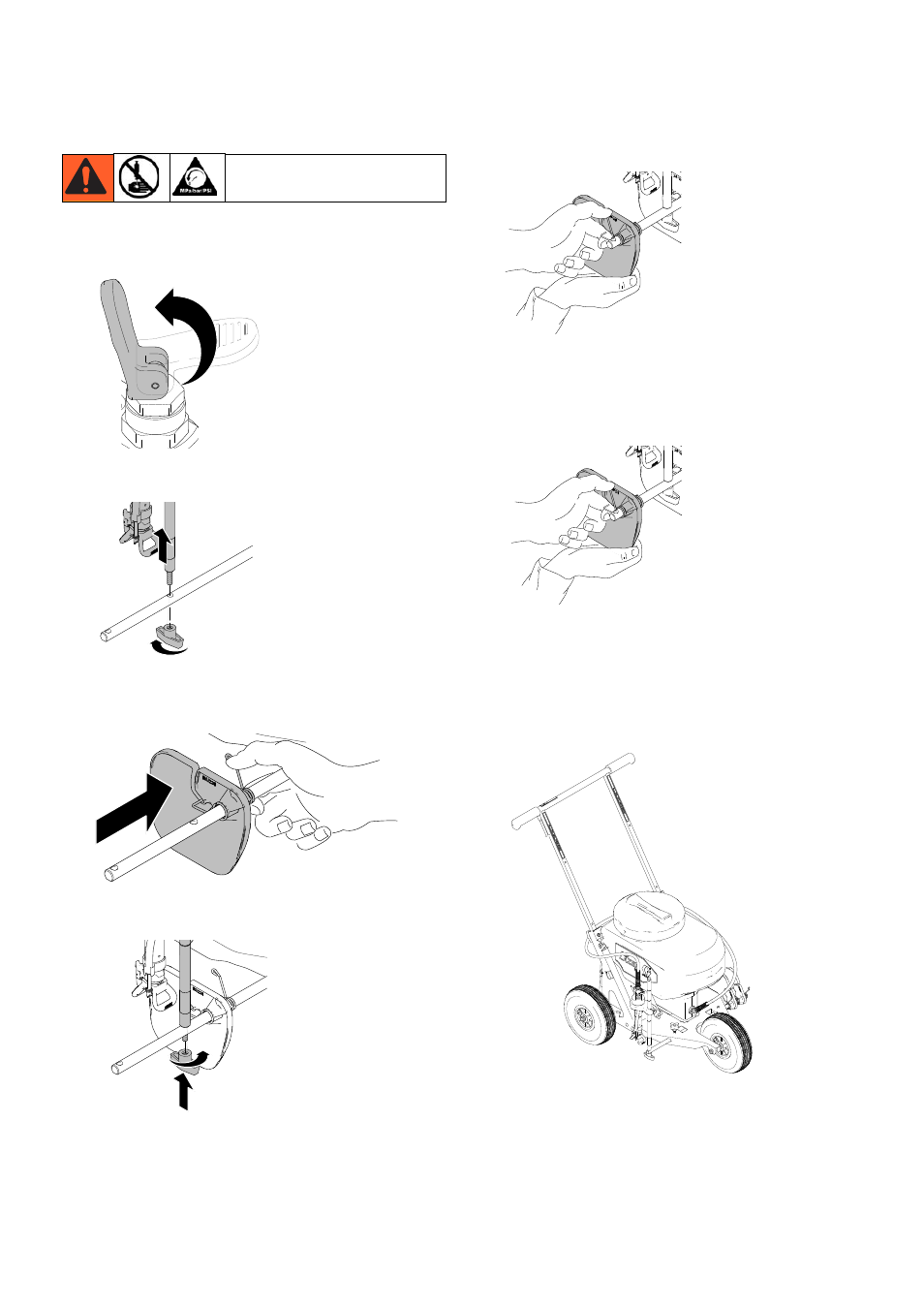

Регулировка ширины линии
Со щитками
1.
Выполните
процедуру снятия давления, стр. 7.
2.
Извлеките блок вертикального рычага дозатора
материала.
3.
Установите блок внутреннего распылительного
щитка, сжав пружину и вставив щиток в
горизонтальную D-образную планку.
4.
Установите блок вертикального рукава дозатора
материала.
5.
Установите блок внешнего распылительного щитка,
сжав пружину и вставив щиток в горизонтальную
D-образную планку.
6.
Осуществите регулировку, как показано на рисунке.
Распылительный наконечник необходимо
установить между щитками по центру. Шаблон
распыления должен касаться щитков прямо над
их нижней частью.
Без щитков
1.
Выполните
процедуру снятия давления, стр. 7.
2.
Переведите держатель вертикальной планки
устройства дозирования материала во внешнее
положение.
3.
Для регулировки ширины линии настройте высоту
наконечника (поднятие наконечника увеличивает
ширину линии).
ПРИМЕЧАНИЕ. Для линий шириной более
15 см (6 дюймов) доступны разные размеры
наконечников. Для нанесения широких линий
используйте устройство Graco LL5417.
ti20183a
ti21320a
ti21319a
ti21321a
ti20187a
ti20187a
ti20189a
