Ремонт
332473A
19

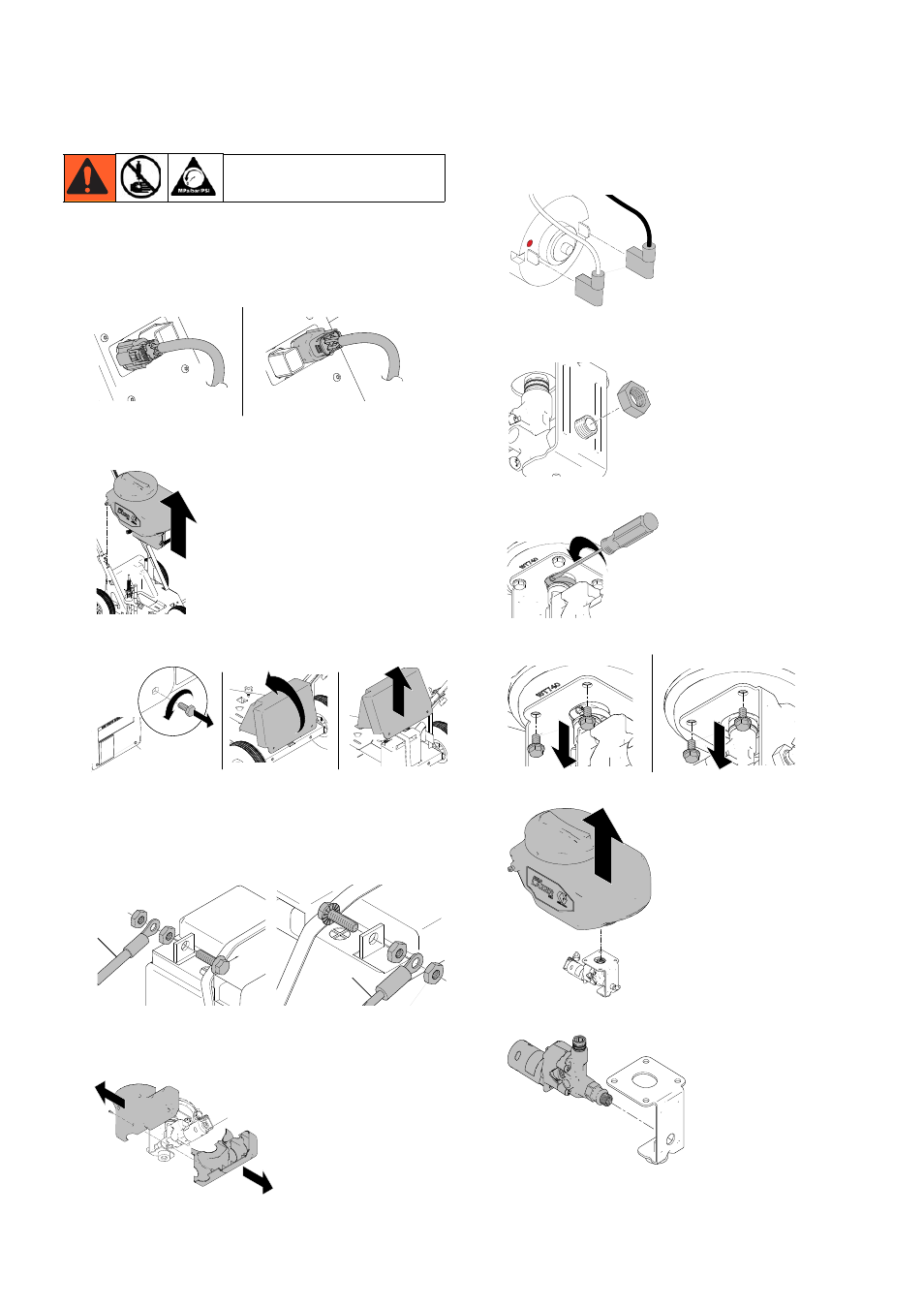

Извлечение насоса/двигателя
Извлечение
1.
Выполните
процедуру снятия давления, стр. 7.
2.
Отсоедините вилку двигателя и вилку питания.
3.
Извлеките распылительный дозатор и бункер.
4.
Извлеките два болта с помощью ключа и снимите
кожух аккумулятора.
5.
С помощью двух ключей извлеките зубчатую гайку
на выводе отрицательного заряда аккумулятора
(черный). Затем с помощью двух ключей извлеките
зубчатую гайку на выводе положительного заряда
аккумулятора (красный).
6.
Извлеките из кожуха двигателя шесть винтов с
шестигранным углублением под ключ. Снимите
кожух двигателя.
7.
Отсоедините провода двигателя и извлеките шнур
питания.
8.
С помощью ключа ослабьте крепление перегородки
и отсоедините шланг.
9.
Отсоедините зажим шланга под бункером.
10. Извлеките четыре винта из кронштейна бункера.
11. Извлеките бункер из блока насоса/двигателя.
12. Извлеките блок насоса/двигателя.
ti21362a
Вилка двигателя
Вилка кнопки
распыления
ti21363a
ti21369a
ti21365a
ti21366a
Черный
Kрасный
ti21373a
ti21374a
ti21377a
ti21376a
ti21375a
ti21389a
ti21378a
