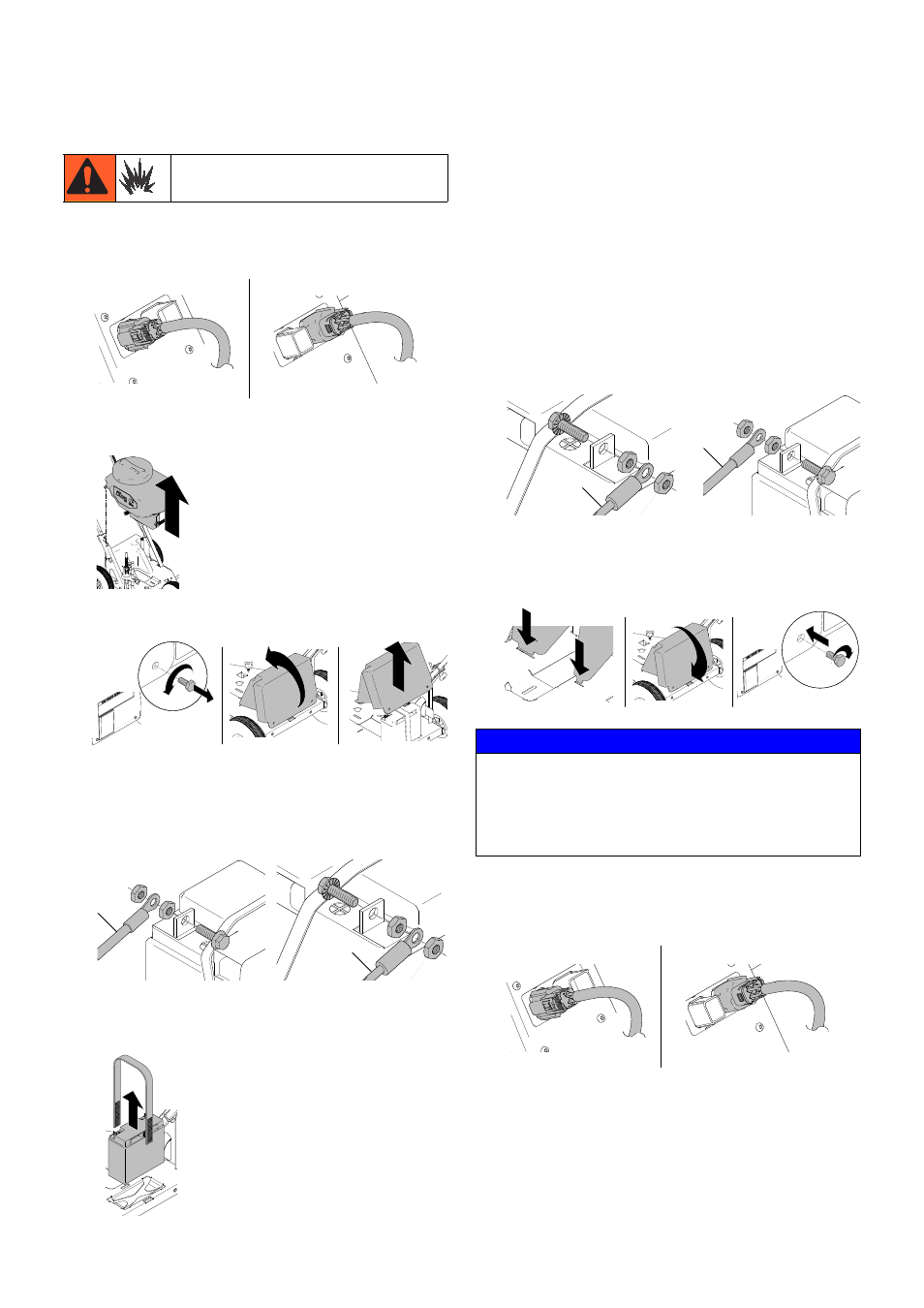

Замена аккумулятора
Извлечение
1.
Отсоедините вилку двигателя и вилку питания.
2.
Извлеките распылительный дозатор и бункер.
3.
Извлеките два болта с помощью ключа и снимите
кожух аккумулятора.
4.
С помощью двух ключей извлеките зубчатую гайку
на выводе отрицательного заряда аккумулятора
(черный). Затем с помощью двух ключей извлеките
зубчатую гайку на выводе положительного заряда
аккумулятора (красный).
5.
Расстегните пластмассовые стяжные ремни и
отсоедините ремень с застежкой-липучкой от
аккумулятора. Извлеките аккумулятор.
Установка
1.
Установите новый аккумулятор. Затяните ремень
с застежкой-липучкой вокруг аккумулятора и
зафиксируйте его. Установите пластмассовые
стяжные ремни обратно вокруг аккумулятора,
чтобы прочно зафиксировать их на месте.
2.
С помощью двух ключей закрепите зубчатую гайку
на выводе положительного заряда аккумулятора
(красный). Затем с помощью двух ключей закрепите
зубчатую гайку на выводе отрицательного заряда
аккумулятора (черный).
3.
Вставьте передние язычки корпуса аккумулятора
в прорези, а затем опустите заднюю часть кожуха
вниз. Затяните два болта с помощью ключа и
зафиксируйте кожух аккумулятора на месте.
4.
Установите бункер и распылительный дозатор на
место.
5.
Подключите вилку двигателя и вилку питания.
ti21362a
Вилка двигателя
Вилка кнопки
распыления
ti21363a
ti21369a
ti21365a
ti21366a
Черный
Kрасный
ti21367a
УВЕДОМЛЕНИЕ
Во избежание повреждения не допускайте
защемления проводов между кожухом и рамой при
установке кожуха аккумулятора. Во избежание
повреждения убедитесь в том, что во время установки
кожуха все провода остаются впереди.
ti21365a
ti21366a
Черный
Kрасный
ti21368a
ti21362a
Вилка двигателя
Вилка кнопки
распыления
