Приложение B. Аварийные сигналы
332195C 75
Приложение B. Аварийные сигналы
Обзор аварийных сигналов
Просмотр аварийных сигналов

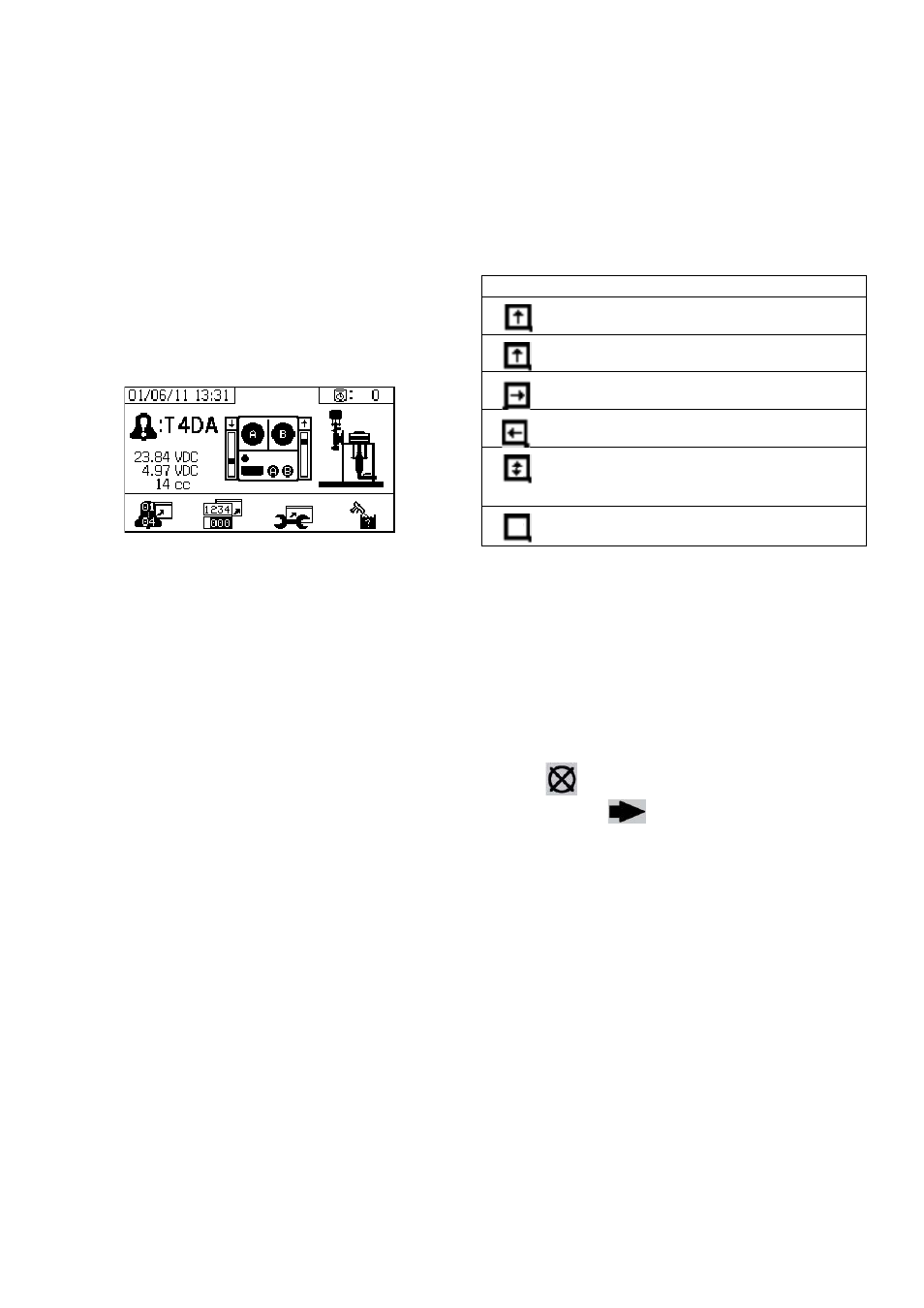

При возникновении аварийного сигнала автоматически
появляется экран информации об аварийных сигналах.
На этом экране показан код текущего аварийного
сигнала со значком колокольчика. Кроме того,
указывается источник аварийного сигнала в
горизонтальной и боковой проекции распылителя.
Аварийные сигналы могут быть двух уровней:
предупреждающие сигналы и указания. Значок
колокольчика обозначает аварийный сигнал.
Заштрихованный значок колокольчика с
восклицательным знаком и тремя звуковыми сигналами
означает предупреждение. Незаштрихованный значок
колокольчика с одним звуковым предупреждением
означает указание.
Указания представляют собой уведомления, не
требующие безотлагательного вмешательства.
Предупредительные сигналы требуют
безотлагательного внимания, поэтому распылитель
автоматически прекращает работу.
Кроме того, на данной странице приводятся
диагностические сведения. Слева приведены три строки
с данными. В верхней строке указывается напряжение
источника питания. Оно должно составлять от 23 до
25 В. В средней строке отображается напряжение,
подаваемое на все датчики, подключенные к модулю
расширенного управления подачей жидкости. Это
значение должно составлять от 4,9 до 5,1 В.
В центре страницы представлены вертикальные
гистограммы, относящиеся к работе линейного датчика,
и сведения о язычковых переключателях. Информация о
стороне A приводится слева. Информация о стороне
B содержится справа. Позиция линейного датчика
отображается на гистограмме, которая при движении
поршня дозирующего насоса перемещается вверх и
вниз. В соответствии с ходом поршня дозирующего
насоса эта гистограмма должна сдвигаться от верхнего
к нижнему краю страницы.
Сведения о состоянии двух язычковых переключателей,
которыми оборудованы пневмодвигатели, приводятся
над каждой вертикальной гистограммой и
сопровождаются стрелкой.
Диагностика на основании аварийных
сигналов
Для определения причин и решений для каждого кода
аварийного сигнала см. раздел Поиск и устранение
неисправностей по коду аварийного сигнала.
Сброс аварийных сигналов
Для сброса указаний и аварийных сигналов
нажмите . На экране информации об аварийных
сигналах нажмите , чтобы вернуться к экрану
Run (Fluid Control) (Эксплуатация или управление
жидкостью).
Значок Функция
Перемещение вверх.
Перемещение вниз.
Изменение направления в верхней точке.
Изменение направления в нижней точке.
Активность обоих язычковых
переключателей. Проблема с запуском
смены хода или обледенением двигателя.
Пусто: сигналы язычковых переключателей
отсутствуют – ошибка.
