4. Найдите длинный датчик температуры с черной
термоусаживаемой оболочкой и подключенный
кабель, прикрепленный стяжкой к кабелю питания
нагревателя В.
a. Разрежьте стяжку и высвободите датчик
температуры.
b. Вставьте датчик вглубь связки шлангов таким
образом, чтобы он был покрыт изоляцией и
направлен передней частью к шлангам подачи
жидкости. Убедитесь в том, что кабель датчика
не натягивается шлангом и не зацепляется за
что-либо.
c. Оберните связку шлангов изолентой, начиная
от места подключения к системе и до защитной
оболочки шлангов. Это обеспечивает изоляцию
и защиту связки шлангов.
Подключение связки шлангов
подачи жидкости к
смесительному коллектору
1. Размотайте связку шлангов и проложите ее до
области распыления.
2. Подключите шланг 3/4 дюйма для подачи материала
А и шланг 1/2 дюйма для подачи материала В к
шаровым клапанам впускных отверстий подачи
материала на смесительном коллекторе. См.
РИС . 21.
3. Извлеките U-образные трубные соединители только
из конца более длинного набора синих и красных
трубок. Обрежьте лишнюю длину труб таким
образом, чтобы один набор синих и красных
трубок полностью вошел в два латунных
компрессионных фитинга на алюминиевой
пластине термоциркуляции под главным
коллектором. Затяните компрессионные фитинги.
4. Проложите фиолетовый промывочный шланг от
коллектора под рамой коллектора и подключите
его к промывочному шлангу 1/4 дюйма в связке
шлангов. См.
РИС . 21.
5. Оберните связку шлангов изолентой, начиная
от места подключения к системе и до защитной
оболочки шлангов. Это обеспечивает изоляцию
и защиту связки шлангов.

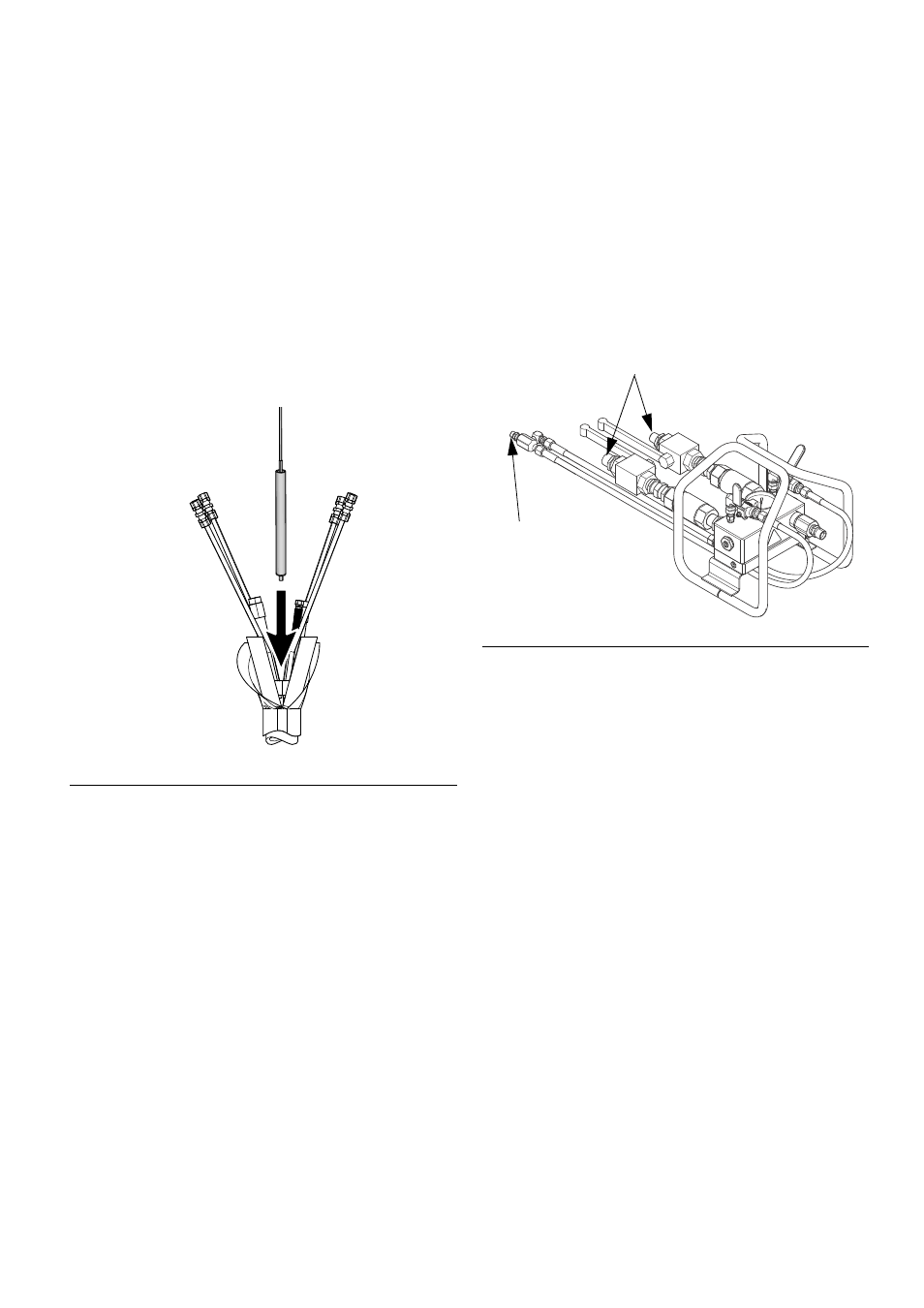

РИС . 20
ti20274a
РИС . 21
Впускные отверстия подачи материала
Впуск растворителя
ti20088a
