Настройка
20
332195C
Подключение связки шлангов
подачи жидкости к системе
Система поставляется со связкой шлангов 15 м
(50 футов) для подключения системы к смесительному
коллектору. Связка содержит один шланг с внутренним
диаметром 3/4 дюйма для подачи материала А, один
шланг с внутренним диаметром 1/2 дюйма для подачи
материала В, один промывочный шланг с внутренним
диаметром 1/4 дюйма и трубки с внешним диаметром
1/2 дюйма для циркуляции жидкости. Связка шлангов
изолирована и заключена в защитную оболочку с
застежкой Velcro, что позволяет открывать оболочку
для замены шлангов.
1.
Расположите конец связки шлангов с четырьмя
открытыми трубками красного и синего цвета на
уровне выпускного отверстия машины. Подключите
шланг 3/4 дюйма для подачи материала А и
шланг 1/2 дюйма для подачи материала В к
соответствующим обратным клапанам выпускных
отверстий подачи материала на передней части
системы. См.
. 17.
2.
Подключите короткий фиолетовый промывочный
шланг от насоса для промывки растворителем к
шлангу с отверстием 1/4 npsm в связке шлангов.
Подключите шланги с помощью ниппеля 1/4 дюйма
в связке шлангов. См.
3.
Подключите две красные трубки в связке к
трубному тройнику на красной трубке в передней
части машины. Выполните те же действия для синих
трубок. См.

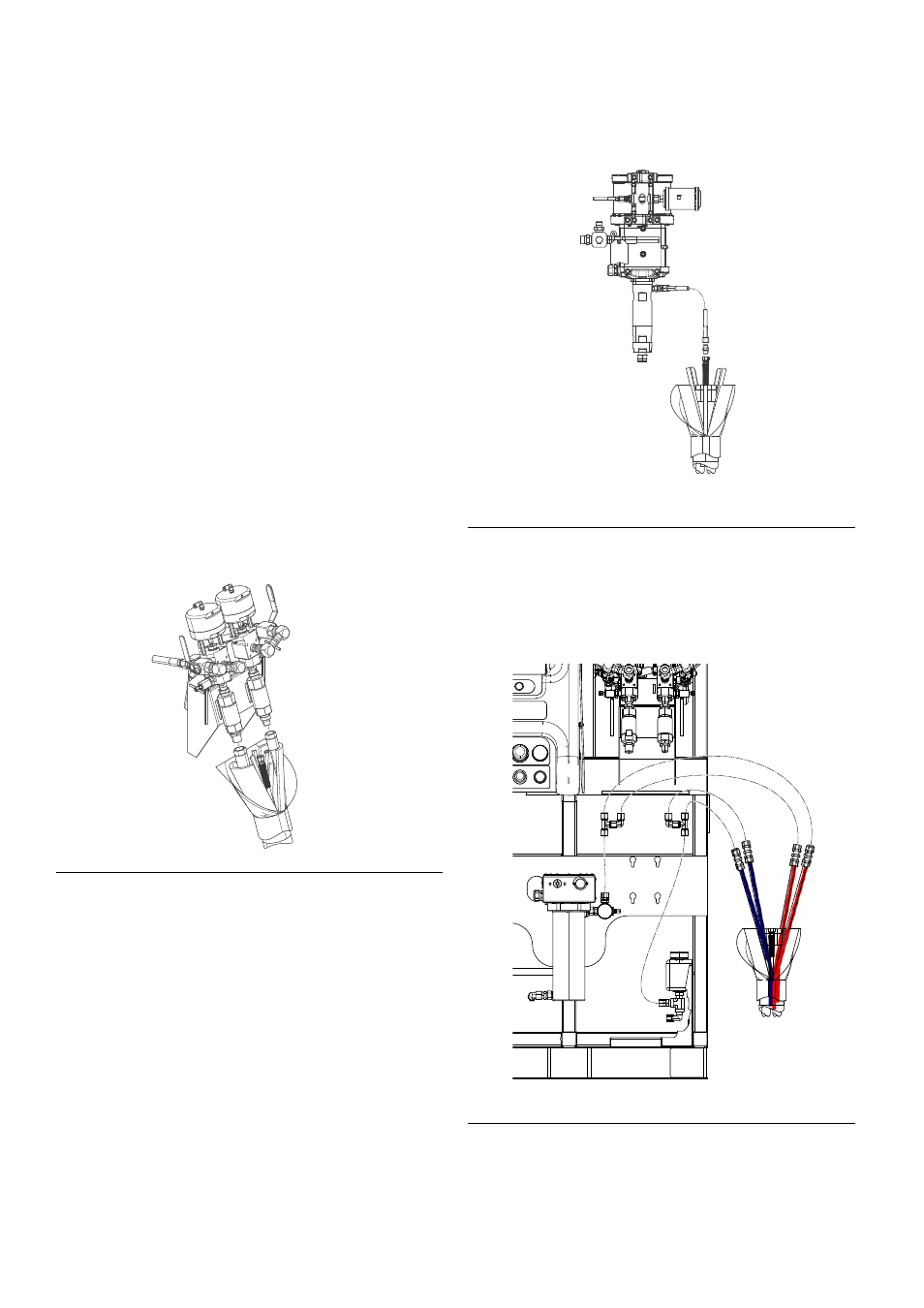

РИС
. 17
ti20106a
РИС
. 18. Подключение насоса для промывки
растворителем
РИС
. 19
ti20272a
ti20273a
