Настройка
14
332195C
Настройка
Расположение
Для установки распылителя выберите безопасное место
с требуемой подачей питания и воздуха. Обеспечивайте
свободный доступ к устройству со всех сторон.
Распаковка
Машина поставляется на двух отдельных поддонах:
на одно установлено устройство XM PFP, а на втором –
два модуля подачи.
Каждый поддон заключен в твердую картонную
оболочку с крышкой, закрепленной ремнями. Разрежьте
ремни крышки, а затем снимите крышку и картон.
Варианты конфигурации
Возможны два варианта компоновки системы.
•
Бок о бок: модули питания расположены у одной
из боковых сторон модуля системы.
•
Передом к задней стенке: модули питания
расположены за модулем системы.

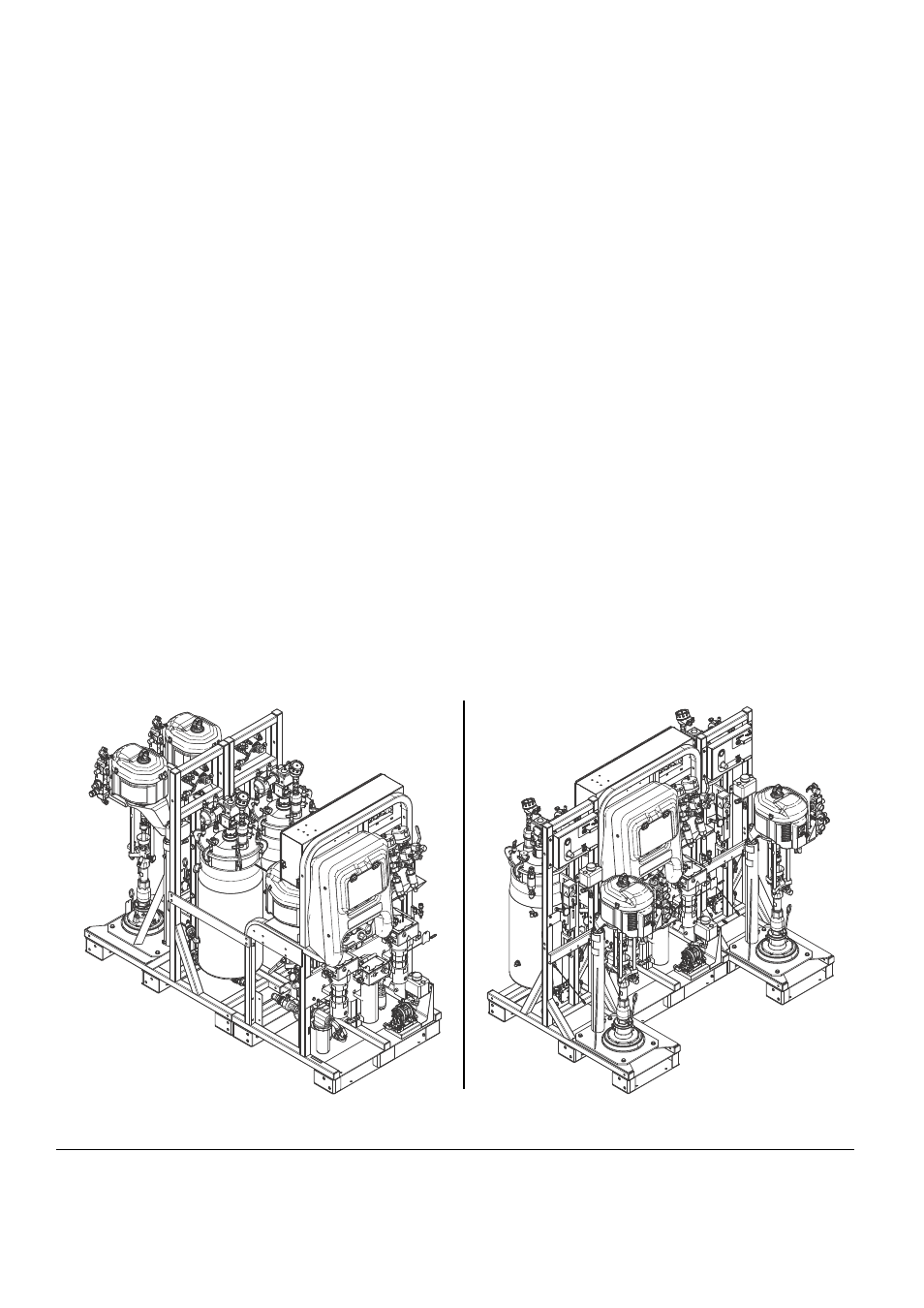

РИС
. 9
Расположение передом к задней стенке
Расположение бок о бок
ti20267a
ti20268a
