Принадлежности
3A0452D
37
Руководство по взаимозаменяемости деталей
ПРИМЕЧАНИЕ: Новое фиксирующее кольцо — черного цвета с резьбой большого размера, тогда как старые кольца —
серебряные с мелкой резьбой. При любой замене будет повреждена резьба кольца и корпуса пистолета.
*
В номерах деталей предыдущих моделей содержится 288xxx, 287xxx, 249xxx.
Описание
Номер детали,
новые модели
(24Cxxx)
Номер детали,
старые
модели*
Взаимозаменяемы?
Стержень пружины для
жидкости
16A529
15F193
15F194
Äà
16A529 стержень пружины для жидкости и седло
объединены в одну деталь. Непосредственная
замена.
Установочный штифт
24D627
15G618
Нет
Новый штифт короче и не соответствует новому
корпусу пистолета. Использование нового
штифта в сочетании с воздушной головкой на
старых моделях пистолета приведет к
неправильному расположению. Использование
старого штифта в сочетании с воздушной
головкой в новых моделях пистолета приведет к
утечке из-за неправильной подгонки.
Комплект фиксиру-
ющего кольца G15
В комплект входит
фиксирующее, уплотни-
тельное (ПТФЭ) кольца и
прокладка (ПТФЭ)
24D438
15F192
Нет
См. примечание ниже в таблице.
Комплект фиксиру-
ющего кольца/предохра-
нителя наконечника G40
В комплект входит
фиксирующее кольцо с
предохранителем,
уплотнительное кольцо
ПТФЭ и прокладка ПТФЭ
24D439
249256
Нет
См. примечание ниже в таблице

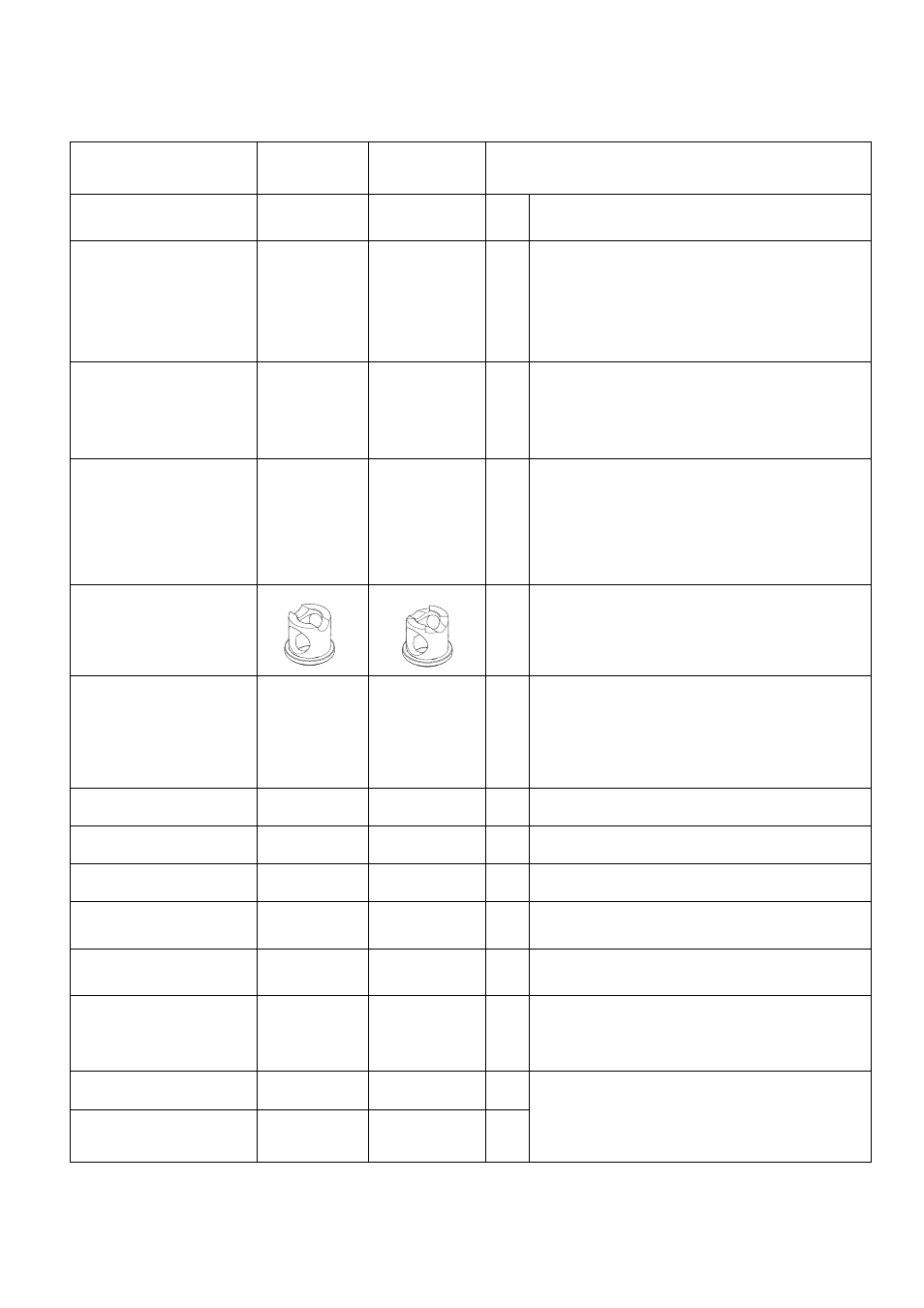

Корпус седла RAC
15F442
15J770
Нет
Работает надлежащим образом только с
предохранителем наконечника RAC/узлом
воздушной головки 24C921 и входит в этот
комплект. Седло подойдет к предыдущим
моделям, однако это может повлиять на качество
распыления.
Комплект предохра-
нителя AA RAC
В комплект входит узел
предохранителя (с
фиксирующим кольцом) и
сопрягаемый корпус
цилиндра.
24C921
288465
Нет
См. примечание ниже в таблице.
Игла, твердосплавный
шар, G15 è G40
24B789
288559
Да
Непосредственная замена.
Игла, шар из
нержавеющей стали, G15
24B790
288558
Да
Непосредственная замена.
Поверочный комплект
HVLP
24C788
249140
Нет
См. примечание ниже в таблице.
Комплект модификации
пистолета RAC
24C791
287917
Нет
Можно использовать только в пистолете новой
модели из-за измененного предохранителя RAC.
См. примечание ниже в таблице.
Воздушная головка G15
24C866
249596
Нет
Используется новый установочный штифт (более
короткий). См. примечание для установочного
штифта в этой таблице.
Узел жидкостных
трубок
24D436
249136
Да
Новые узлы жидкостных трубок подойдут для
пистолетов предыдущих моделей только вместе с
новым жидкостным патрубком, 24D437
(стандартная резьба) или 24C356 (резьба по
американскому стандарту).
Жидкостный патрубок,
стандартная резьба
24D437
15F186
Нет
В новых жидкостных патрубках другая резьба,
подходящая только для новых узлов жидкостных
трубок (24D436). При любой замене будет
повреждена резьба.
Жидкостный патрубок,
Резьба по американско-
му стандарту
24C356
Недоступно
Нет
