Инструкция по эксплуатации Graco G15-G40
Страница 21
Ремонт
3A0452D
21
7.

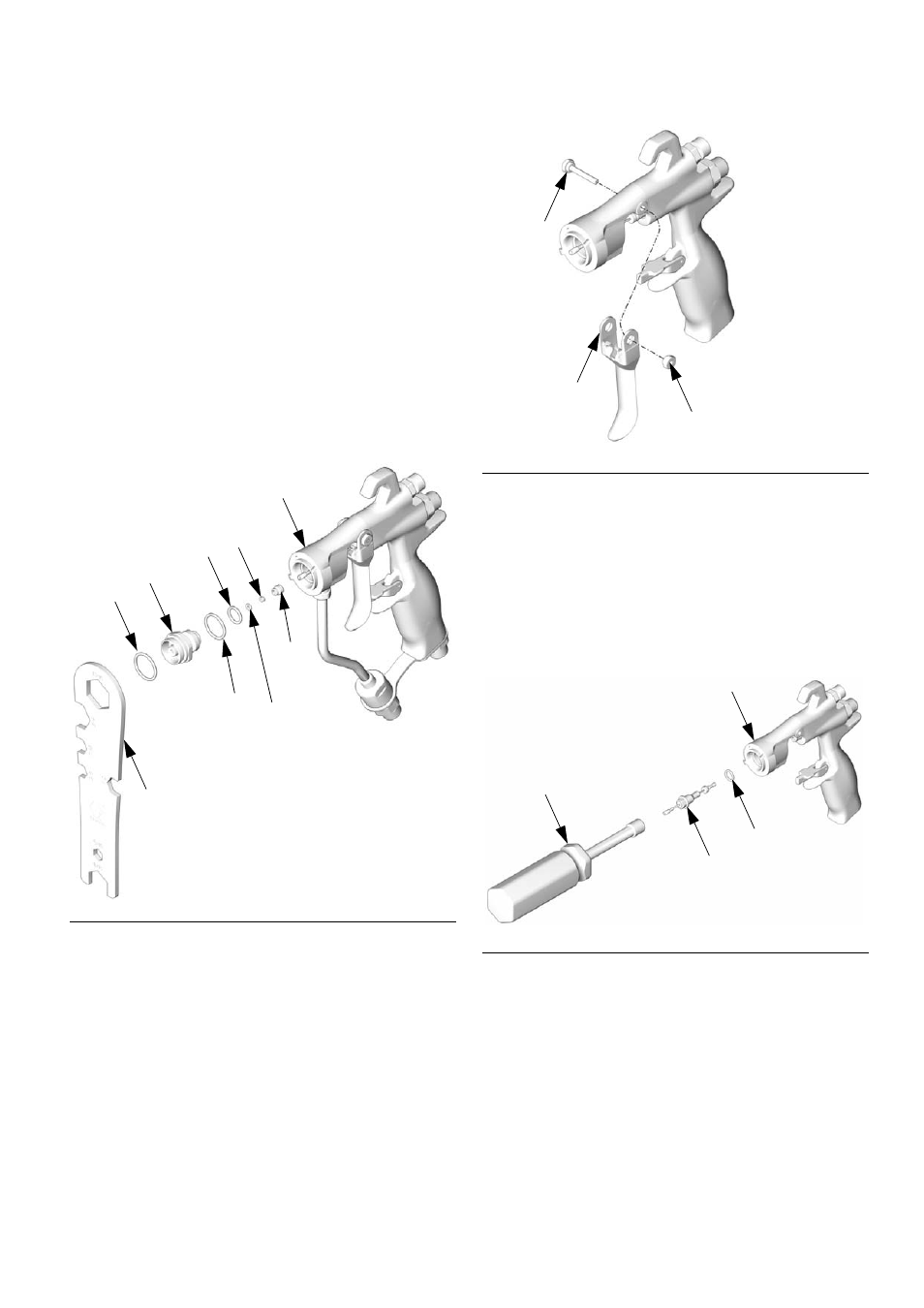

Повторно установите прокладку седла (5b,
только твердосплавные модели), седло (5c) и
гайку седла (5d). Затяните с усилием 45—50
дюймо-фунтов. Не перетяните гайку.
ПРИМЕЧАНИЕ:
•
Во время повторной установки твердосплав-
ного седла (5c) конусный конец седла (сторона
красного цвета) должен быть направлен в
сторону наконечника пистолета.
•
Пластиковое седло (5c, пистолеты модели
24C854) может быть повторно установлено в
любом направлении. Во избежание утечки
жидкости при износе пластикового седла (5c)
не меняйте его направление на обратное. Если
седло изношено, то его необходимо заменить.
Ремонт иглы
1.
Снимите рассеиватель, смотрите Ремонт седла
на странице 20.
2.
Снимите гайку пальца пускового механизма
(14‡), шарнирный палец (13‡) и пусковой
механизм (3‡) при помощи специального
инструмента (30) и гаечного ключа (29). См.
Р
3.
Снимите иглу для подачи жидкости (2) с
передней части пистолета при помощи гаечного
ключа (29). Если игла согнута или повреждена,
либо уплотнение негерметично, замените иглу.
Если замена необходима, не забудьте снять
уплотнительное кольцо (2a*), так как оно
может застрять внутри корпуса пистолета. См.
Р
Р
ИС
. 36
TI6572A
5a
1
30
5c
5g*
5f*
5e*
5d
5b
(только из твердого
сплава)
Р
ИС
. 37
Р
ИС
. 38
TI6574A
14‡
13‡
3‡
TI6575A
2
29
1
2a*
