Страница 20: Полный ремонт уплотнений пистолета
Ремонт
20
3A0452D
Ремонт
Ремонтные Комплекты
ПРИМЕЧАНИЕ:
•
В наличии имеется ремонтный комплект для
уплотнений 249422. Для достижения наилучших
результатов используйте новые детали из
комплекта. Детали, включенные в комплект,
отмечены звездочкой, например (7*).
•
В наличии имеются ремонтный комплект для
пластикового седла 249424 и ремонтный
комплект для твердосплавного седла 249456,
которые могут использоваться как для
пистолетов модели G15, так и для пистолетов
модели G40. Для достижения наилучших
результатов используйте все новые детали из
комплекта. На детали из комплектов нанесен
специальный символ из перечня деталей,
например (5c†).
•
Комплект для пластикового седла 249424
предназначен для работы при низком давлении.
Замена крана регулировки
факела
1.
Сбросьте давление Стр. 10.
2.
Открутите уплотнительную гайку крана регули-
ровки факела (А) с задней стороны корпуса пис-
толета (1). Выдвиньте кран регулировки факела
(4) из корпуса пистолета. См. Р
3.
Перед повторной установкой поверните клапан
регулировки струи (C) нового крана (4) полностью
против часовой стрелки, чтобы предотвратить
повреждение седла (5c). Установите новый кран
в корпус пистолета (1). Закрутите
уплотнительную гайку (A) на корпусе пистолета с
усилием 90 дюймо-фунтов (10,5 Н•м).
Полный ремонт уплотнений
пистолета
Разборка
Ремонт седла
ПРИМЕЧАНИЕ:
•
Смотрите Ремонтные комплекты на странице 20.
•
Промойте все детали растворителем,
совместимым с распылявшейся жидкостью.
1.
Сбросьте давление Стр. 10. Отсоедините от
пистолета шланги для подачи жидкости и
воздуха.
2.
Снимите фиксирующее кольцо воздушной
головки (6), воздушную головку (21) и распыли-
тельный наконечник (33). См. Р
. 35.
3.
Нажмите пусковой механизм, чтобы снять иглу
с седла, одновременно откручивая
рассеиватель (5) от корпуса пистолета (1) при
помощи специального инструмента (30).
4.
Проверьте наличие уплотнительных колец (5e*,
5f* è 5g*). Осторожно снимите уплотнительные
кольца с корпуса рассеивателя (5а) и при
необходимости замените.
5.
Снимите гайку седла (5d), седло (5c) и
прокладку седла (5b, только твердосплавные
модели), используя шестигранный ключ 7/32
дюйма.
6.
Осмотрите седло (5c) и прокладку седла (5b),
при необходимости замените.

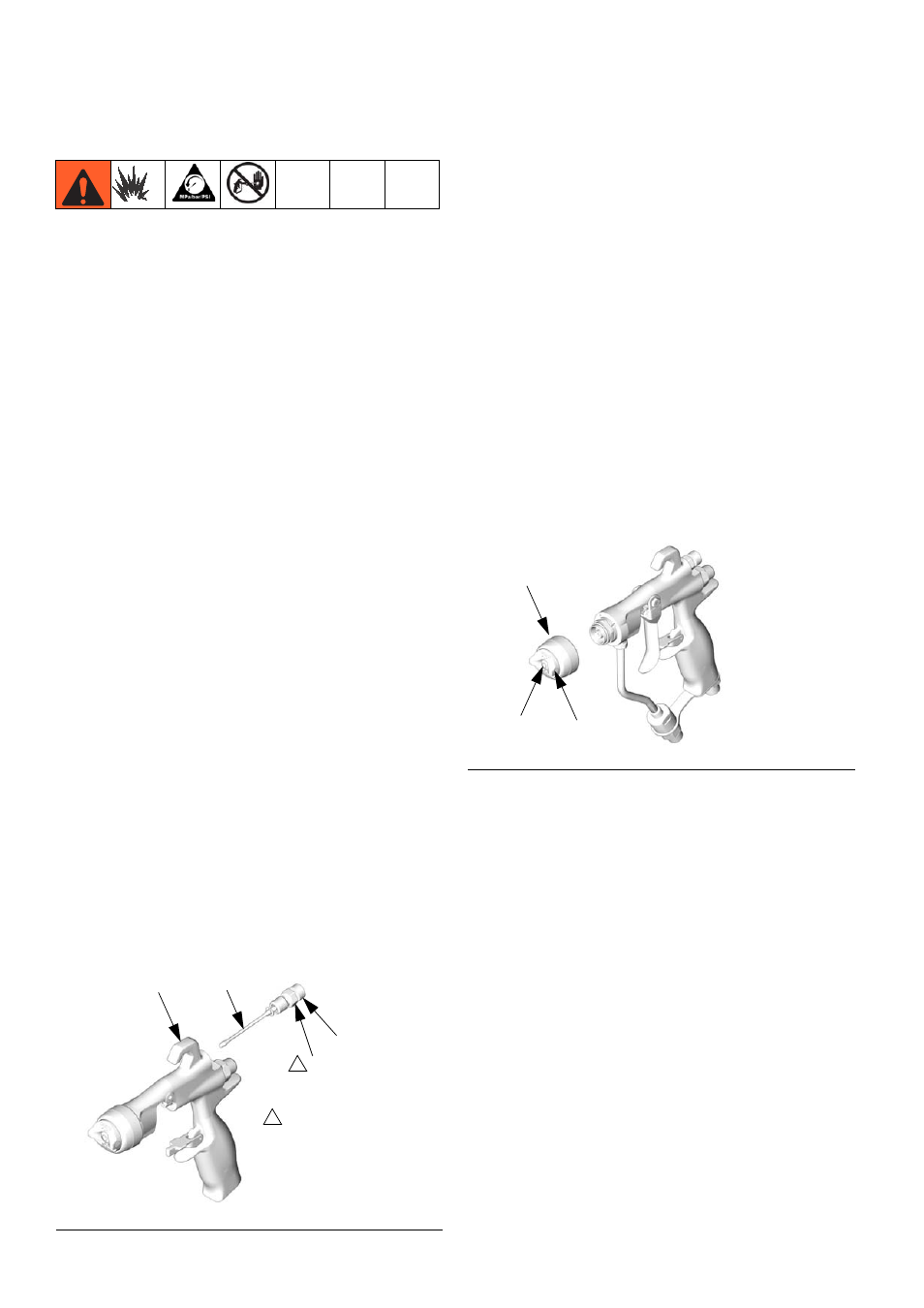

Р
ИС
. 34
TI6576A
A
C
1
4
1
Затяните с усилием
90 дюймо-фунтов
(10,5 Н•м).
1
Р
ИС
. 35
TI6568A
21
33
6
