Ремонт
22 3A0452D
Ремонт воздушного клапана
1. Открутите тарелку пружины (11) с задней
стороны корпуса пистолета (1) при помощи
специального инструмента (30). Снимите две
пружины (15 и 19) и стержень (9).
2. Снимите воздушный вентиль (8*) с задней
стороны пистолета. См. Р
ИС . 39.
3. Проверьте кольцевое уплотнение с U-образным
сечением (7*) в корпусе пистолета (1). Если
уплотнение изношено или негерметично,
осторожно снимите его с передней части
корпуса пистолета при помощи пинцета.
Замена трубки для подачи жидкости
1. Снимите входной патрубок для воздуха (17),
используя специальный инструмент (30), и
удалите винт (20), используя шестигранный
ключ 3/16 дюймов.
2. Открутите входной патрубок для подачи
жидкости (18). Снимите и прочистите или
замените фильтр жидкости (12).
3. Открутите соединитель трубки для подачи
жидкости (С) от входного отверстия для
жидкости на пистолете. Осторожно снимите
прокладку (22*).

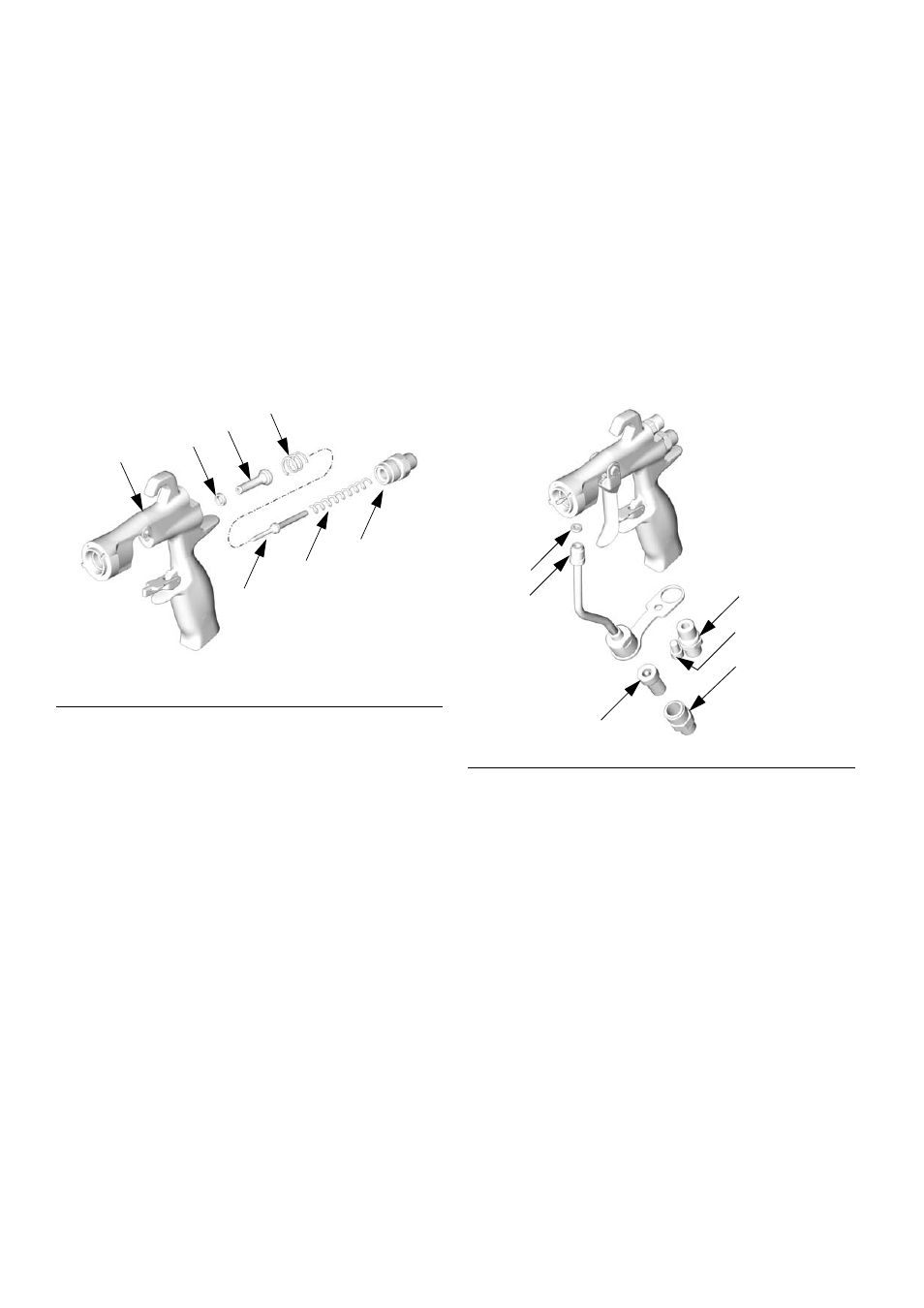

Р ИС . 39
TI6577B
1
7*
9
11
15
19
8*
Р ИС . 40
TI6573A
22*
12
18
C
17
20
