Эксплуатация
3A0452D 11
Принцип работы пнев-
матического пистолета-
распылителя
Принцип работы пневматического пистолета-
распылителя основан на концепциях безвоздушного
распыления и распыления при помощи сжатого
воздуха. Распылительный наконечник придает
жидкости форму веера так же, как это делает
обычный распылительный наконечник, не
использующий сжатый воздух. Далее воздух из
воздушного наконечника распыляет жидкость и
способствует формированию равномерного факела
распыла краски. Ширину факела можно
регулировать при помощи регулировочного клапана.
Пневматический пистолет-распылитель отличается
от пистолета-распылителя тем, что при увеличении
струи воздуха уменьшается ширина факела. Чтобы
увеличить ширину факела, уменьшите струю
воздуха или используйте распылительный
наконечник большего размера.
В пистолете предусмотрена функция опережения и
отставания. При нажатом спусковом механизме
пистолет выпускает воздух до начала распыления
жидкости. При отжатии пускового механизма
распыление жидкости прекращается раньше
остановки потока воздуха. Данная функция
способствует более тонкому распылению и
предотвращает скопление жидкости в воздушном
наконечнике.

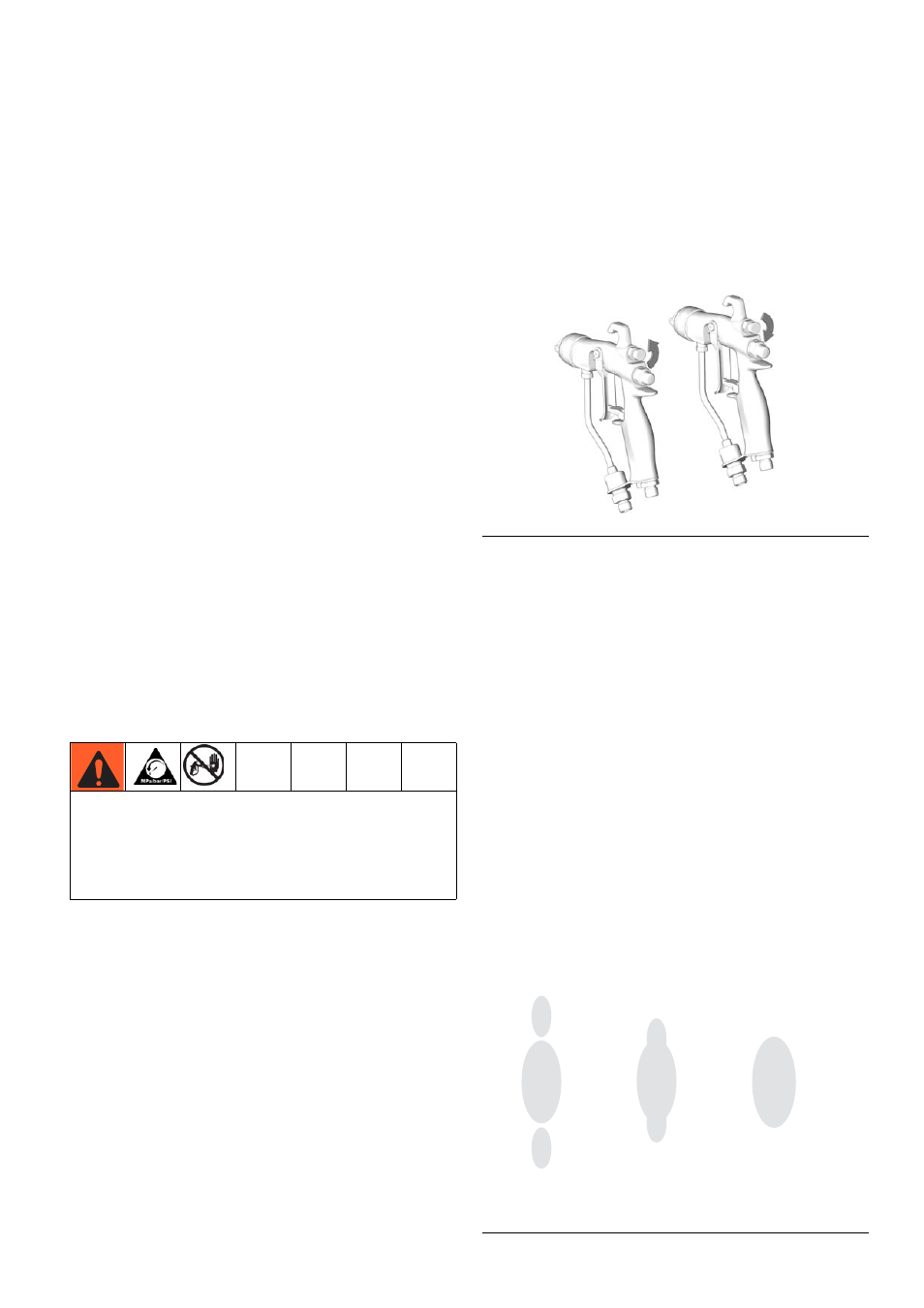

Регулировка факела распыла
1. Не включайте подачу воздуха в пистолет.
Установите давление жидкости на низкое
начальное значение. Если установлен
регулятор давления жидкости, используйте его
для выполнения настроек.
Если в системе отсутствует регулятор
давления, давление жидкости регулируется при
помощи регулятора давления воздуха насоса по
описанной ниже схеме:
2. Нажмите на курок, чтобы проверить степень
распыления; не обращайте внимания на форму
факела распыла.
3. Медленно увеличивайте давление жидкости до
того, как убедитесь, что дальнейшее
увеличение давления жидкости не влияет на
степень распыления.
4. Перекройте подачу воздуха, регулирующего
факел, поворачивая регулятор по часовой
стрелке до конца. См. Р
ИС . 13. На пистолете
будет установлена максимальная ширина
факела.
5. При нажатии на курок пистолета установите
давление воздуха при распылении в значение
около 5 фунтов на кв. дюйм (3,5 кПа, 0,35 бар).
Посмотрите пятно распыления и затем
медленно увеличивайте давление воздуха для
полного распыления хвостов и их затягивания в
пятно распыления. См. Р
ИС . 14. Обычно для
распыления хвостов, особенно для материалов
низкой вязкости, достаточно давления от 7 до
10 фунтов на кв. дюйм (от 4,9 до 7,0 кПа, от 0,49
до 0,7 бар). Установка слишком высокого
давления воздуха приведет к скоплению
вещества на воздушном распылителе и
снижению эффективности распыления.
Давление воздуха, подаваемого на пистолет, не
должно превышать 100 фунтов на кв. дюйм
(0,7 МПа, 7 бар).
Для того чтобы сузить факел распыла, поверните
регулятор против часовой стрелки. См. Р
ИС . 13.
Если ширина факела все еще недостаточно
узкая, медленно увеличивайте давление воздуха
или используйте распылительный наконечник
другого размера. (Отсутствует для пистолетов с
наконечниками RAC).
Для уменьшения риска разрыва компонентов и
получения серьезной травмы, включая инъекцию,
не превышайте максимальное рабочее давление
жидкости в пистолете или максимальное рабочее
давление компонента системы с наименьшим
допустимым давлением.
Насос
Коэффи-
циент x Настройка
регулятора
воздуха насоса
= Смесите-
льный
давление
Р ИС . 13
Р ИС . 14
TI6559A
ОТКРЫТО
ЗАКРЫТО
Нет
воздуха Слишком
мало воздуха Нужное коли-
чество воздуха
TI0792A
