Установка
332179B
9
Затяжка креплений
Перед монтажом и использованием насоса впервые
проверьте и повторно затяните все наружные
крепления. Соблюдайте требования раздела
«Инструкции по затяжке», стр. 14, или см. моменты
затяжки на бирке в используемом насосе. После первого
дня работы подтяните крепления.
Монтаж насоса
1. Убедитесь в том, что болты, крепящие основание
насоса к кронштейнам, надежно затянуты. Затяните
с усилием 54–61 Н•м (40–45 футофунтов) для
моделей из полипропилена и нержавеющей стали
и с усилием 75–81 Н•м (55–60 футофунтов) для
моделей из алюминия.
2. Зафиксируйте кронштейны на полу. Не выполняйте
монтаж на другой поверхности. Насос должен быть
установлен в вертикальном положении.
3. Убедитесь, что поверхность ровная и насос
не шатается.
4. Для облегчения эксплуатации и обслуживания
обеспечьте свободный доступ к воздушному
клапану, впуску воздуха, впускному и выпускному
отверстиям для жидкости.
Заземление системы
. 3. Ослабьте винт заземления (N). Вставьте
один конец провода заземления не менее 12 ga за винт
заземления и надежно затяните винт. Подсоедините конец
провода заземления с зажимом к действительному
грунтовому заземлению. Провод и зажим заземления,
деталь 238909, предоставляются компанией Graco.
Шланги для воздуха и жидкости. Для обеспечения
целостности заземления используйте только заземленные
шланги, максимальная совокупная длина которых будет
составлять 150 м (500 футов).
Воздушный компрессор. Следуйте рекомендациям
изготовителя.
Емкость для подачи жидкости. Следуйте местным
нормативам.
Чтобы избежать риска получения серьезной травмы
или смертельного исхода из-за воздействия
токсичных жидкостей или паров, выполняйте
указанные ниже действия.
•
Осуществляйте вентиляцию, выводя выхлопной
воздух в удаленное место. Выходящий из насоса
воздух может содержать загрязняющие вещества.
См. раздел «Вытяжная вентиляция» на стр. 11.
•
Никогда не передвигайте и не поднимайте насос
под давлением. В случае падения секция жидкости
может разорваться. Прежде чем перемещать или
поднимать насос, всегда следуйте указаниям
раздела «Процедура снятия давления» на стр. 12.

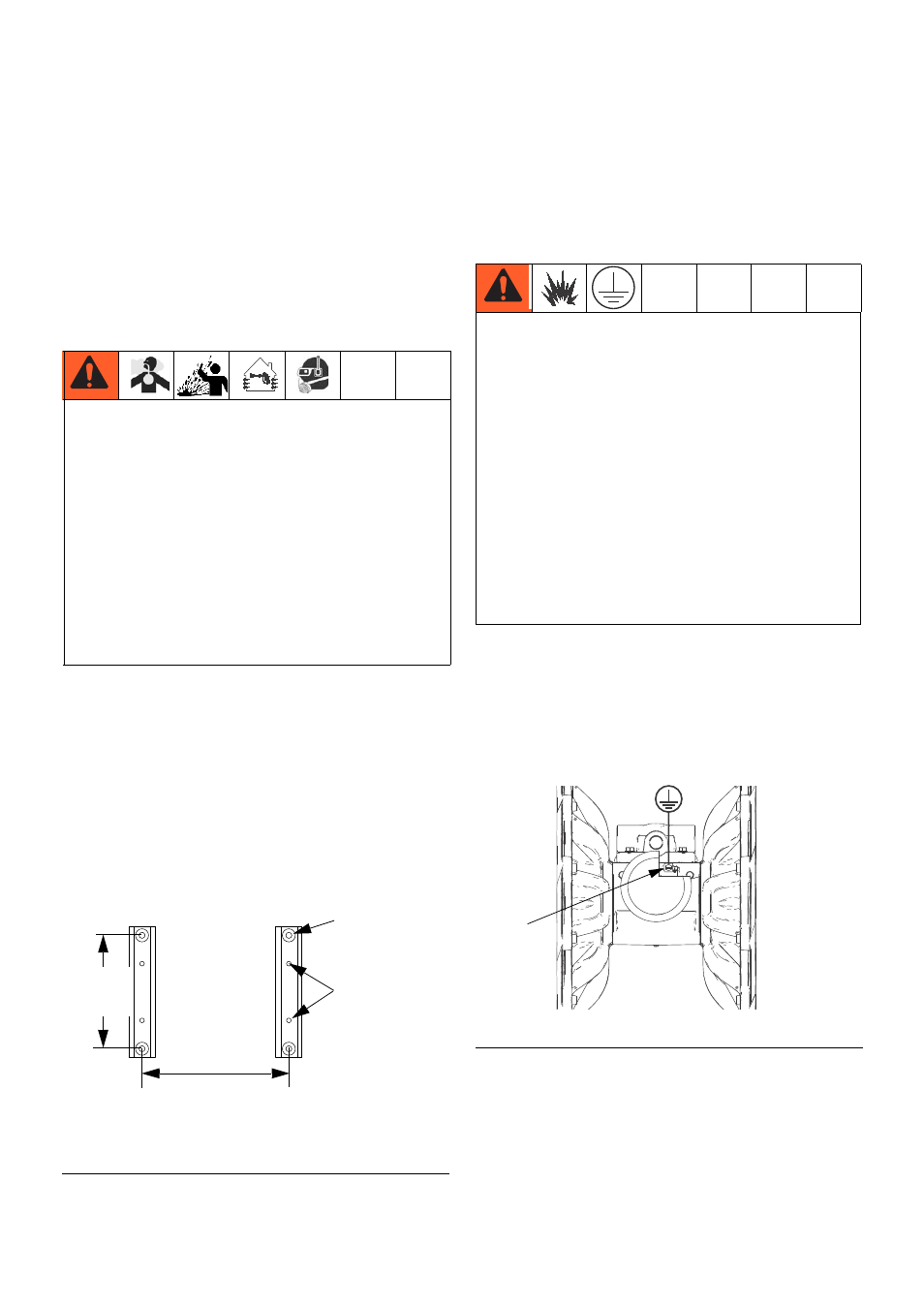

РИС
. 2. Монтажная схема
ti18709a
Отверстия для
монтажа на полу
Соединение
основания насоса
с кронштейном
33 см
(13 дюймов)
См. габаритные
чертежи,
стр. 16–18.
Оборудование следует заземлить, чтобы снизить
риск образования статического заряда. В результате
статического разряда вероятно возгорание или
взрыв паров. Заземление представляет собой
отводящий провод для электрического тока.
•
Насосы из алюминия и нержавеющей стали оснащены
винтом заземления. Всегда заземляйте всю
гидравлическую систему согласно описанию ниже.
•
Полипропиленовые насосы не проводят
электрический ток и не предназначены для
использования вместе с легковоспламеняющимися
жидкостями.
•
Соблюдайте местные требования пожарной
безопасности.
РИС
. 3. Винт и провод заземления
ti16566a
N
