Установка
332179B
11
Вытяжная вентиляция
.
Чтобы обеспечить отвод выхлопного воздуха в
удаленное место, выполните указанные ниже
действия.
1. Снимите глушитель (U) с выпускного отверстия для
воздуха (K).
2. Прикрепите заземленный выпускной воздушный
шланг (S) и подсоедините глушитель (U) с другого
конца шланга. Минимальный размер выпускного
воздушного шланга – внутр. диам. 25 мм (1 дюйм).
Если требуется шланг длиннее 4,57 м (15 футов),
необходимо использовать шланг большего диаметра.
Не допускайте резких изгибов или изломов шланга.
3. Установите емкость (T) на конце линии выпуска
воздуха для сбора жидкости в случае разрыва
мембраны. Если мембрана разрывается, вместе с
воздухом может быть выпущена перекачиваемая
жидкость.
При перекачивании воспламеняемых или токсичных
жидкостей выхлопной воздух следует отводить
в безопасное место, подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания. Соблюдайте все применимые
нормы.
УВЕДОМЛЕНИЕ
Выпускное отверстие для воздуха имеет резьбу
1 npt. Не ограничивайте выпуск воздуха из
соответствующего отверстия. Чрезмерное
ограничение выхлопного воздуха может стать
причиной хаотичной работы насоса и
непродолжительного срока службы мембраны.

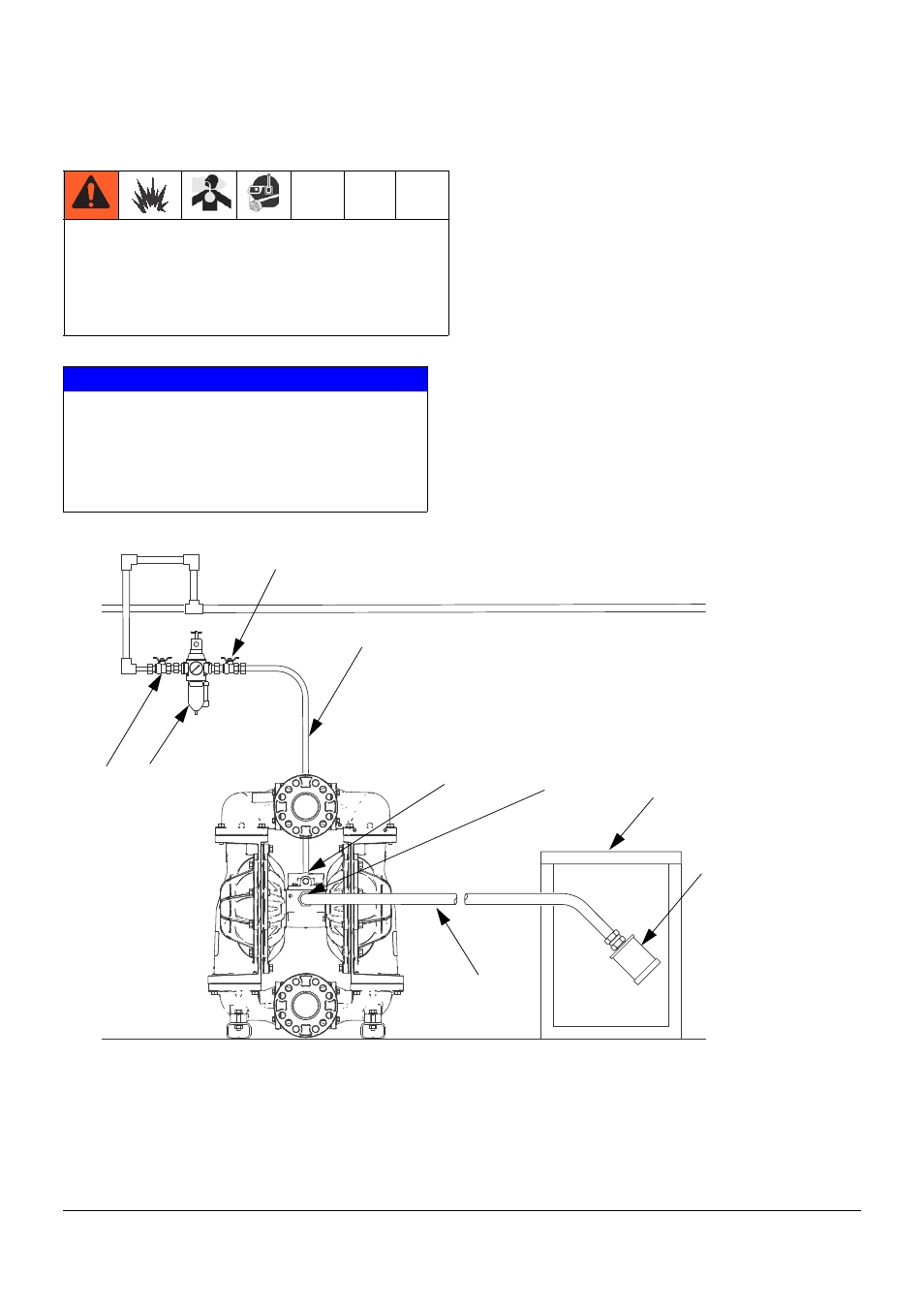

РИС
. 4. Вытяжная вентиляция
C
B
A
K
J
D
T
S
ti18606a
Обозначения:
A
Линия подачи воздуха
B
Главный воздушный клапан стравливающего типа
(может потребоваться для установки насоса)
C
Блок воздушного фильтра/регулятора
D
Главный воздушный клапан (для вспомогательных
приспособлений)
J
Отверстие для впуска воздуха (не видно)
K
Отверстие для выпуска воздуха
S
Заземленный выпускной воздушный шланг
T
Емкость для удаленного выпуска воздуха
U
Глушитель
U
