Эксплуатация
14 332179B
Инструкции по затяжке
Крепления для крышки секции жидкости и воздушного
клапана см. на
РИС . 5. Крепления коллектора см. на РИС . 6.
ПРИМЕЧАНИЕ. Для креплений крышки секции
жидкости и коллектора в полипропиленовых насосах
используется слой клея, нанесенный на резьбовые
соединения. Если этот слой чрезмерно изношен, во
время работы крепления могут ослабиться. Замените
винты новыми или нанесите на резьбу фиксатор Loctite
средней прочности (синего цвета) или эквивалентный.
Если крепления крышек секции жидкости или
коллекторов ослабли, важно затянуть их, соблюдая
указанную далее процедуру, чтобы улучшить
герметизацию.
ПРИМЕЧАНИЕ. Всегда полностью затягивайте крышки
секции жидкости, затем соединяйте между собой две
части коллектора, а затем прикрепляйте коллекторы
в сборе к крышкам секции жидкости и затягивайте
соединение.
Начните с нескольких оборотов винтов для крышек
секции жидкости. Затем затягивайте каждый винт до
тех пор, пока головка винта не коснется крышки. Затем
поверните каждый винт на 1/2 оборота или менее,
соблюдая перекрестную последовательность и
установленный момент затяжки. Повторите процедуру
для коллекторов.
Крепления крышки секции жидкости.
Полипропилен и нержавеющая сталь:
54–61 Н•м (40–45 футофунтов)
Алюминий: 75–81 Н•м (55–60 футофунтов)
Крепления коллекторов.
Полипропилен: 54–61 Н•м (40–45 футофунтов)
Алюминий:
см. № 1–8: 15–28 Н•м (11–21 футофунт)
см. № 9–16: 75–81 Н•м (55–60 футофунтов)
Нержавеющая сталь:
см. № 1–4: 12–13 Н•м (110–120 дюймофунтов)
см. № 5–12: 54–61 Н•м (40–45 футофунтов)
Еще раз затяните крепления воздушного клапана,
соблюдая перекрестную последовательность
и установленный момент затяжки.
Крепежи воздушного клапана.
Центральные секции из пластмассы:
5–6,2 Н•м (45–55 дюймофунтов)
Центральные секции из алюминия:
75–85 дюймофунтов (8,5–9,6 Н•м)
Кроме того, проверьте и затяните гайки и болты (X),
крепящие основание коллектора к монтажным
кронштейнам.

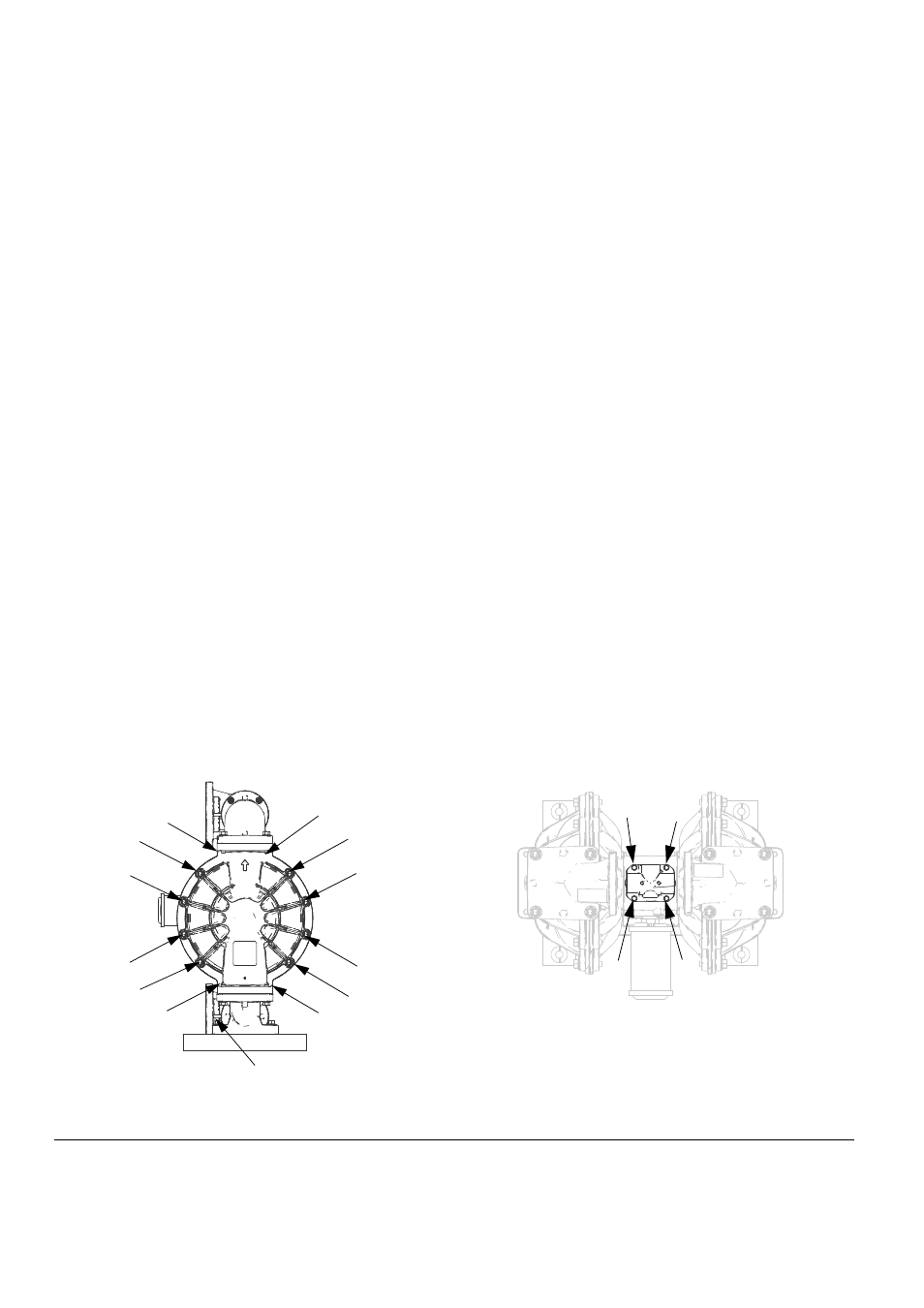

РИС . 5. Инструкции по затяжке, крепления для крышек секции жидкости и воздушного клапана (все модели,
на рисунке представлена модель из алюминия)
Винты крышки секции жидкости Винты воздушного клапана
ti16558a
ti16560a
1
2
3
4
5
6
7
8
X
9
11
12
10
1 4
3 2
