Установка
8 332179B
Установка
Краткое описание
Представленная на РИС . 1 типовая схема установки
является лишь руководством по выбору и установке
компонентов системы. За помощью в разработке системы,
отвечающей вашим требованиям, обращайтесь к своему
дистрибьютору компании Graco.
Указанные в тексте буквенные обозначения, например
(A), относятся к сноскам на рисунках.
Обозначения:
Вспомогательные приспособления/компоненты,
которые не входят в комплект
A Линия подачи воздуха
B Главный воздушный клапан стравливающего типа
(может потребоваться для установки насоса)
C Блок воздушного фильтра/регулятора
D Главный воздушный клапан (для изоляции
фильтра/регулятора с целью проведения обслуживания)
E Заземленная гибкая линия подачи жидкости
F Клапан слива жидкости (может потребоваться
для установки насоса)
G Запорный клапан жидкости
H Заземленная гибкая линия выпуска жидкости
Компоненты системы
J Отверстие для впуска воздуха (не видно)
K Отверстие для выпуска воздуха и глушитель
L Отверстие для впуска жидкости
M Отверстие для выпуска жидкости
N Винт заземления (только модели из алюминия
и нержавеющей стали, см
РИС . 3, стр. 9)
P Монтажные кронштейны

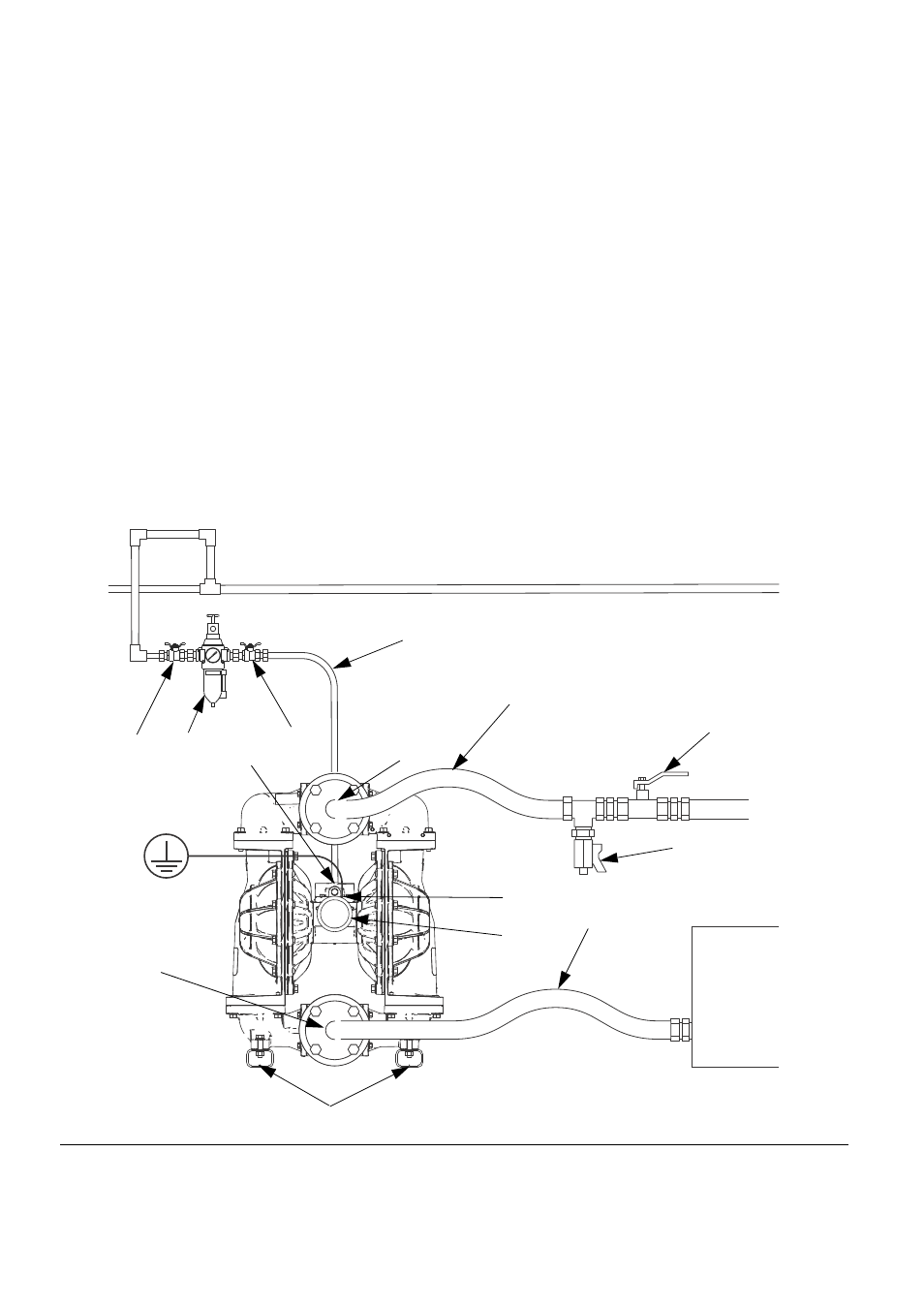

РИС . 1. Типовая схема установки (представлен насос из алюминия)
TI17771a
D
B
C
D
A
G
E
F
G
H
M
K
P
L
N
J
