Льдогенераторы с несколькими
испарителями

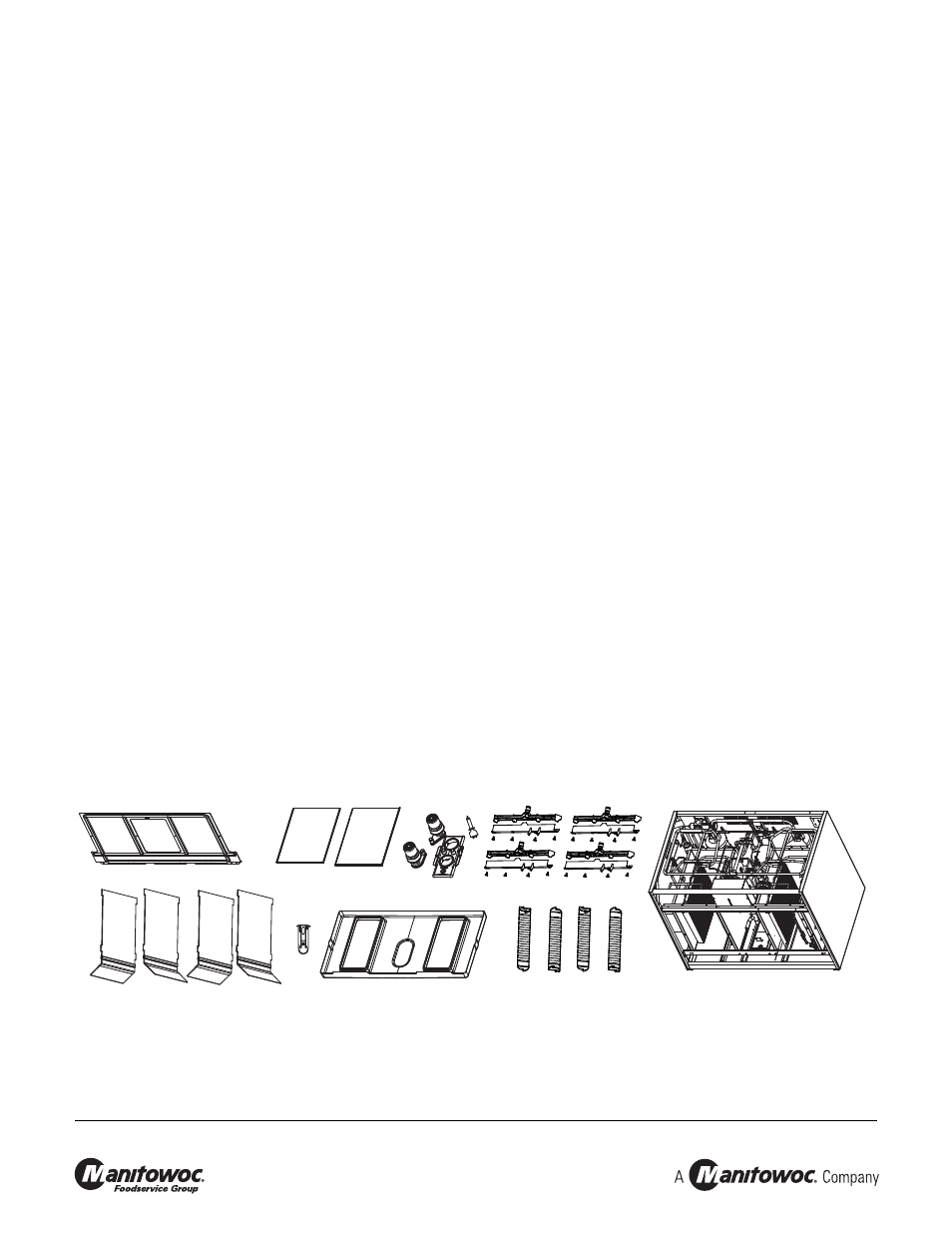

A. Извлеките передний экран испарителя
•
Извлеките четыре четвертьоборотных соединителя.
•
Извлеките брызгозащитный щиток.
B. Снимите левую и правую верхние крышки
испарителя
•
Извлеките два винта с передней части каждой верхней
крышки испарителя.
•
Поднимите переднюю часть крышки и потяните вперед,
чтобы снять ее.
C. Извлеките брызгозащитные щитки
ПРИМЕЧАНИЕ: Каждый испаритель имеет
брызгозащитный щиток, который необходимо снять. Всего
их четыре.
•
Возьмитесь за верхнюю центральную часть
брызгозащитного щитка.
•
Поднимите его вверх и извлеките.
D. Извлеките датчик толщины льда
•
Нажмите на стержень, находящийся в верхней части
датчика толщины льда.
•
Поверните датчик толщины льда, чтобы освободить
сначала один стержень, а затем другой. На данном
этапе датчик толщины льда можно почистить, не
извлекая его полностью. Если вы хотите извлечь
датчик полностью, то отсоедините проводку от панели
управления.
E. Извлеките водяной насос
•
Отсоедините виниловую распределительную трубку от
обоих водяных насосов.
•
Отсоедините электрические соединения водяного
насоса и датчика уровня воды.
•
После отсоединения проводов открутите два винта
водяного насоса и извлеките его из льдогенератора.
•
Открутите винты крепления водяных насосов (по 2
винта на каждый насос) и извлеките их из
льдогенератора. Не погружайте двигатель водяного
насоса в раствор моющего или дезинфицирующего
средства.
•
Извлеките датчик уровня воды из корпуса водяного
насоса.
F. Снимите лоток водосборника
•
Потяните лоток водосборника на себя, чтобы снять его.
G. Извлеките распределительные трубки
ПРИМЕЧАНИЕ: Каждый испаритель имеет
распределительные трубки, которые необходимо извлечь.
Всего их четыре.
•
Винты водораспределительной трубки зафиксированы
для предотвращения утечки воды. Ослабьте винты, но
не извлекайте их из водораспределительной трубки.
•
Ослабьте два внешних винта и потяните
водораспределительную трубку на себя, чтобы снять
ее с соединения.
•
Ослабьте два (2) средних винта и разберите
водораспределительную трубку на две части.
H. Снимите заслонки льда
ПРИМЕЧАНИЕ: Каждый испаритель имеет заслонку льда,
которую необходимо снять. Всего их четыре.
•
Возьмитесь за заслонку льда и нажмите на задний
монтажный кронштейн.
•
Нажмите большим пальцем на передний монтажный
кронштейн.
•
Потяните заслонку льда вниз, после того как ее
передний штифт освободится.
A
B
C
D
E
F
G
H
