Шаг 4 Испытание под давлением и вакуумирование
комплекта трубопроводов и конденсаторного агрегата
ICVD
•
Отсечные клапаны комплекта трубопроводов должны
оставаться закрытыми до завершения испытания под
давлением и вакуумирования.
•
Для сокращения времени вакуумирования
рекомендуется использовать специальные
инструменты, позволяющие снимать и устанавливать
сердечники клапанов без демонтажа коллекторных
шлангов с манометрами.
•
Проведите испытание под давлением 1000 кПа не
менее 15 минут.
•
Откачивайте до 500 мкм или меньше.
Испытайте комплект трубопроводов и конденсаторный
агрегат ICVD осушенным азотом под давлением 1000 кПа.
Добавьте азот на отсечные вентили, находящиеся сзади
головной секции льдогенератора или через клапаны
доступа, находящиеся на конденсаторном агрегате ICVD.
Проведите испытания под давлением, убедитесь в
отсутствии протечек и удалите азот из системы перед
соединением с вакуумным насосом.
В нагнетательной линии компрессора находится обратный
клапан. Для этого обратного клапана требуется
соединения для откачки в пяти точках.
Головная секция льдогенератора
1. Клапан доступа ресивера
2. Клапан доступа стороны низкого давления
3. Клапан доступа стороны высокого давления
Конденсаторный агрегат ICVD
4. Клапан доступа нагнетательной линии компрессора
5. Клапан доступа всасывающего фильтра
Требуется соединение комплекта манометров коллектора
(или шланга с выталкивателями сердечников на обоих
концах) между впускным отверстием всасывающего
фильтра и клапаном доступа компрессора (находящимся
между компрессором и обратным клапаном
нагнетательной линии).

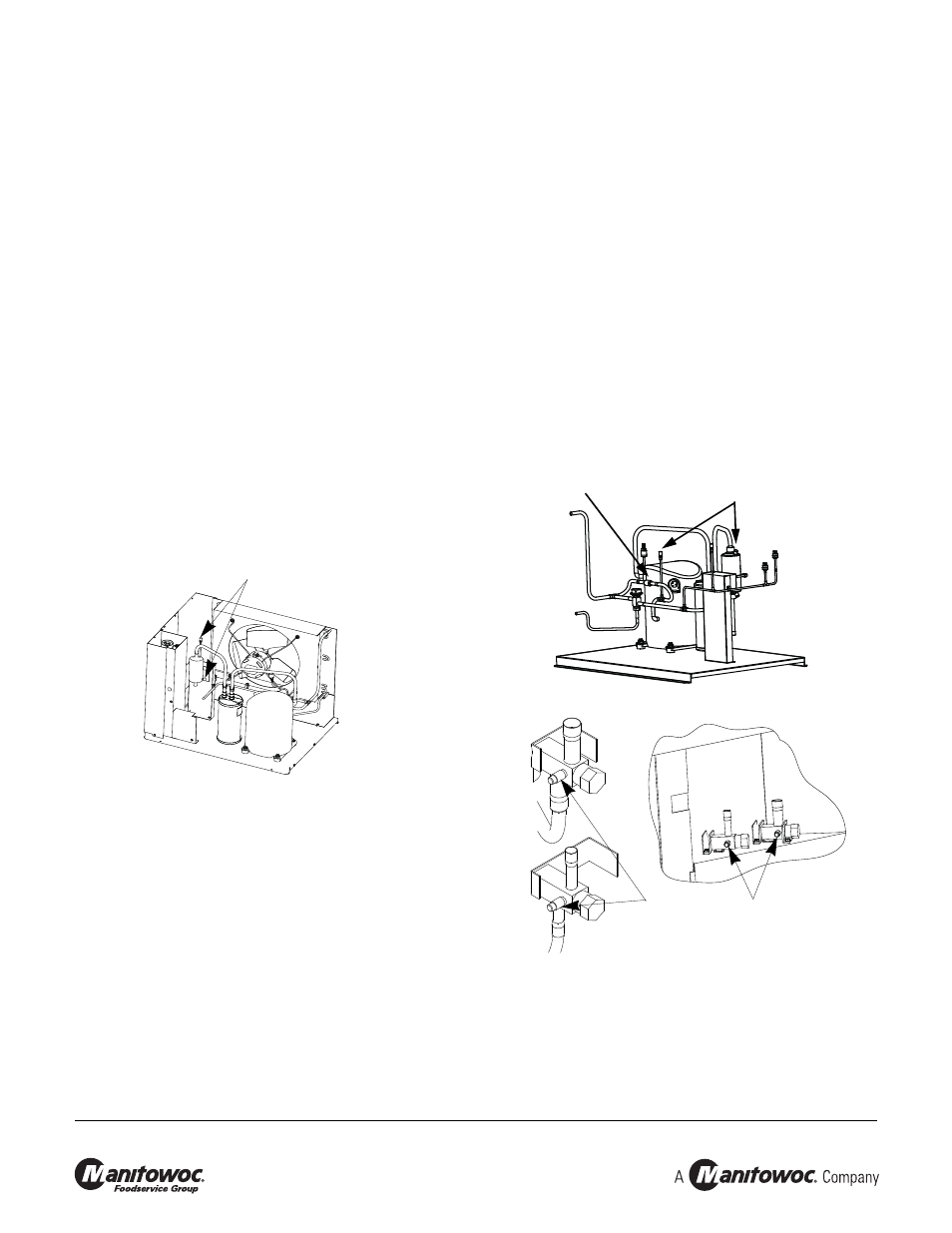

СОЕДИНЕНИЯ С КЛАПАНАМИ SCHRADER
КОНДЕНСАТОРНОГО АГРЕГАТА
ОБРАТНЫЙ
КЛАПАН
ПОДСОЕДИНИТЬ КОМПЛЕКТ МАНОМЕТРОВ
КОЛЛЕКТОРА ИЛИ ШЛАНГА С
ВЫТАЛКИВАТЕЛЯМИ СЕРДЕЧНИКОВ НА
ОБОИХ КОНЦАХ
К
О
Н
Д
Е
Н
С
А
Т
О
Р
РАСПОЛОЖЕНИЕ
СОЕДИНЕНИЙ
ПОДСОЕДИНИТЕ ВАКУУМНЫЙ НАСОС
К ОТСЕЧНЫМ КЛАПАНАМ
ТРУБОПРОВОДОВ
