Подсоединение комплекта
трубопроводов
Шаг 3 Подсоедините комплект трубопроводов
Только для выносных конденсаторов
В большинстве случаев при должной прокладке
трубопроводов не требуется их укорачивание. Если все же
требуется укоротить или удлинить трубопроводы, сделайте
это перед соединением комплекта трубопроводов с
льдогенератором и выносным конденсатором. Это
предотвратит потерю хладагента в льдогенераторе и
конденсаторе.
Фитинги быстрого соединения комплекта трубопроводов
оснащены клапанами доступа. Используйте эти клапаны
для извлечения парового заполнения из комплекта
трубопроводов. После удлинения или укорочения
трубопроводов продуйте их азотом и изолируйте. Не
меняйте диаметр труб. Вакуумируйте линии и введите
около 145 г заряда хладагента в газообразном состоянии в
каждую линию.
1. Снимите пылезащитные колпачки с трубопроводов,
конденсатора и льдогенератора.
2. Смажьте холодильным маслом резьбу на фитингах
быстрого соединения перед соединением с
конденсатором.
3. Аккуратно навинтите рукой фитинг с внутренней
резьбой на конденсатор или льдогенератор, затем
затяните соединения гаечным ключом до упора.
4. Для обеспечения плотного соединения поверните
ключ еще на 1/4 оборота. Закручивайте до следующих
величин:
5. Проверьте все фитинги и колпачки клапанов на
протечки, затем верните на место колпачки и затяните
их.
6. Рабочий клапан ресивера закрыт во время
транспортировки и не должен открываться до пуска
льдогенератора.
A. Снимите колпачок рабочего клапана ресивера.
B. Полностью откройте клапан.
C. Снова установите колпачок и панели.
На этом установка завершена для моделей с выносным
конденсатором. Для ввода в эксплуатацию перейдите к
стр. 14.
Только для моделей QuietQube
•
Максимально допустимое время воздействия
атмосферы на холодильную систему составляет 15
минут.
•
Продувайте трубопроводы осушенным азотом во время
пайки.
•

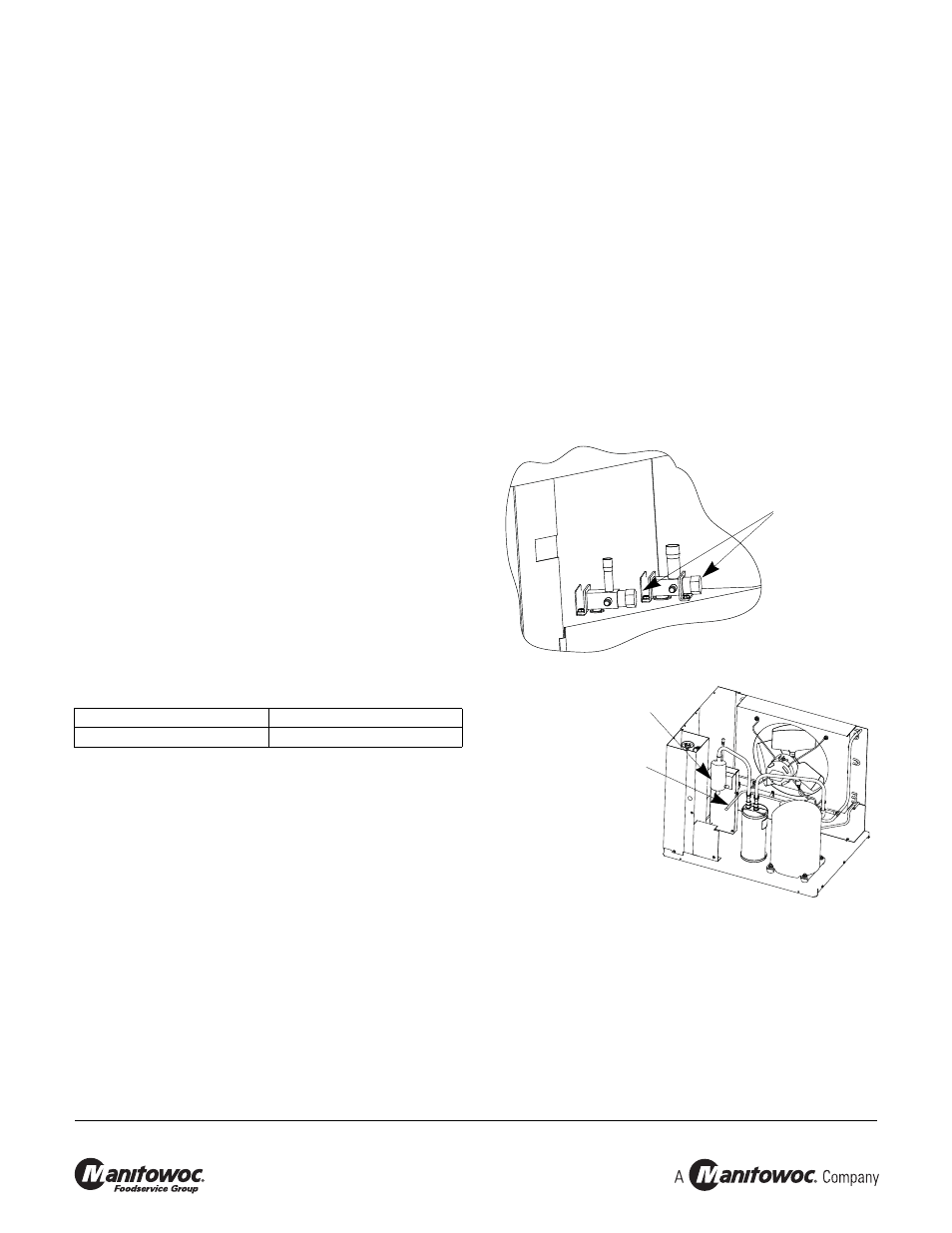

Отсечные клапаны трубопроводов на льдогенераторе
должны оставаться закрытыми и защищенными от
нагревания во время пайки.
•
Конденсаторный агрегат поставляется со смесью
азота/гелия в соотношении 50/50.
Жидкостная линия
Нагнетательная линия
13,5-16,2 Н•м
47,5-61,0 Н•м
КЛАПАНЫ ДОЛЖНЫ
ОСТАВАТЬСЯ ЗАКРЫТЫМИ И
БЫТЬ ЗАЩИЩЕННЫМИ ОТ
НАГРЕВА ВО ВРЕМЯ ПАЙКИ
(ОБЕРНИТЕ МОКРОЙ
ВЕТОШЬЮ)
СВЕДИТЕ К МИНИМУМУ
ВРЕМЯ ВОЗДЕЙСТВИЯ
АТМОСФЕРЫ НА
ХОЛОДИЛЬНУЮ СИСТЕМУ
(15 МИНУТ МАКСИМУМ)
ЖИДКОСТНАЯ
ЛИНИЯ
ПРИЕМНАЯ ЛИНИЯ
