Органы управления и разъемы

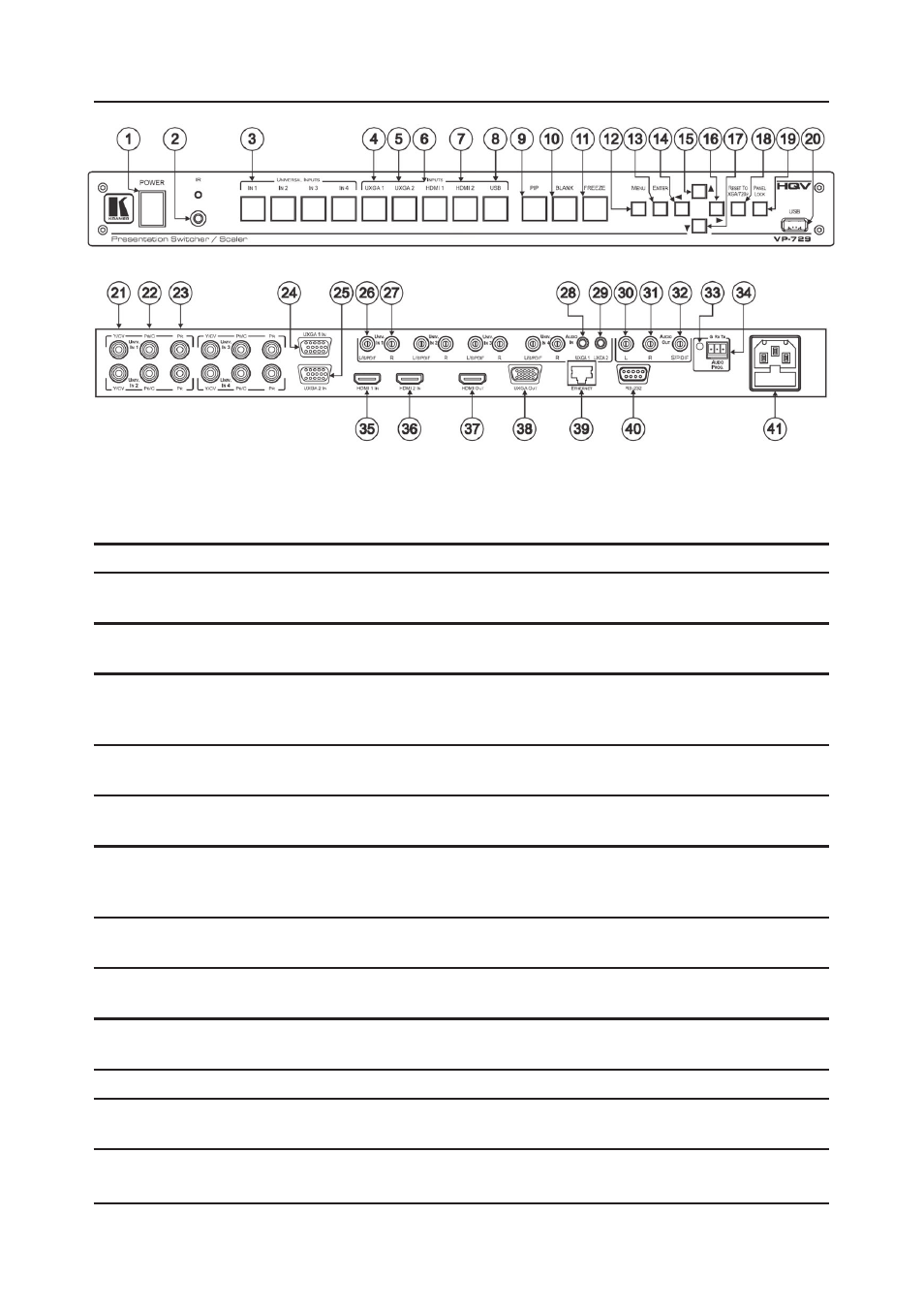

Рис. 1. Передняя и задняя панели
Таблица 1. Органы управления, расположенные на передней панели
¹ Элемент
Назначение
1
Выключатель POWER
Включение и выключение питания, световая инди-
кация подачи питания
2
Инфракрасный приемник Прием сигналов от пульта дистанционного управ-
ления; светодиодная индикация приема
3
Кнопки UNIVERSAL INPUT Выбор входа — композитного/s-Video/компонент-
ного (с 1 по 4), вместе с соответствующим аудио-
входом
4
Кнопка UXGA1
Кнопки выбора входов VGA-UXGA вместе с
5
Кнопка UXGA2
соответствующим аудиовходом
6
Кнопка HDMI1
Кнопки выбора входов HDMI
7
Кнопка HDMI2
8
Кнопка USB
Кнопка выбора входа USB (для вывода файлов
jpeg ñ USB-накопителя) и пуск/стоп слайд-шоу (см.
разд. 8.7.1)
9
Кнопка PIP
Включает/выключает вывод дополнительной кар-
тинки (PIP) (см. разд. 7.2)
10 Кнопка BLANK
Включает/выключает вывод ч¸рного или синего эк-
рана, может также приглушать звук (см. табл. 15)
11 Кнопка FREEZE
Включает/выключает режим стоп-кадра, может
также приглушать звук (см. разд. 8.7.1)
12 Кнопка MENU
Вывод экранного меню
13 Кнопка ENTER
Вход в пункт меню или применение текущего значе-
ния параметра
