Страница 29
29
Таблица 16. Пункты закладки Output (настройка пользовательского выходного
разрешения)
Custom Output
Выбор одной из пользовательских настроек выходного сигнала, от
Custom1 äî Custom4. Исходная: Custom1
HT
Всего пикселов по горизонтали. Исходное: 1344
HW
Длительность строчного синхроимпульса. Исходное: 136
HS
Начало активной части строки. Исходное: 296
HA
Длина активной части строки в пикселах. Исходное: 1024
HP
Полярность строчного синхроимпульса
VT
Всего строк по вертикали. Исходное: 806
VW
Длительность кадрового синхроимпульса. Исходное: 6
VS
Начало активной части кадра. Исходное: 35
VA
Длина активной части кадра в строках. Исходное: 768
VP
Полярность кадрового синхроимпульса
OCLK
Тактовая частота пикселов (МГц). Исходное: 65
Apply
Ввод в действие параметров
Save
Cîõðàíåíèå изменений
Set Current
Считывание параметров текущего выходного разрешения в пункты
закладки Output
8.8 Info — проверка конфигурации и версии прошивки

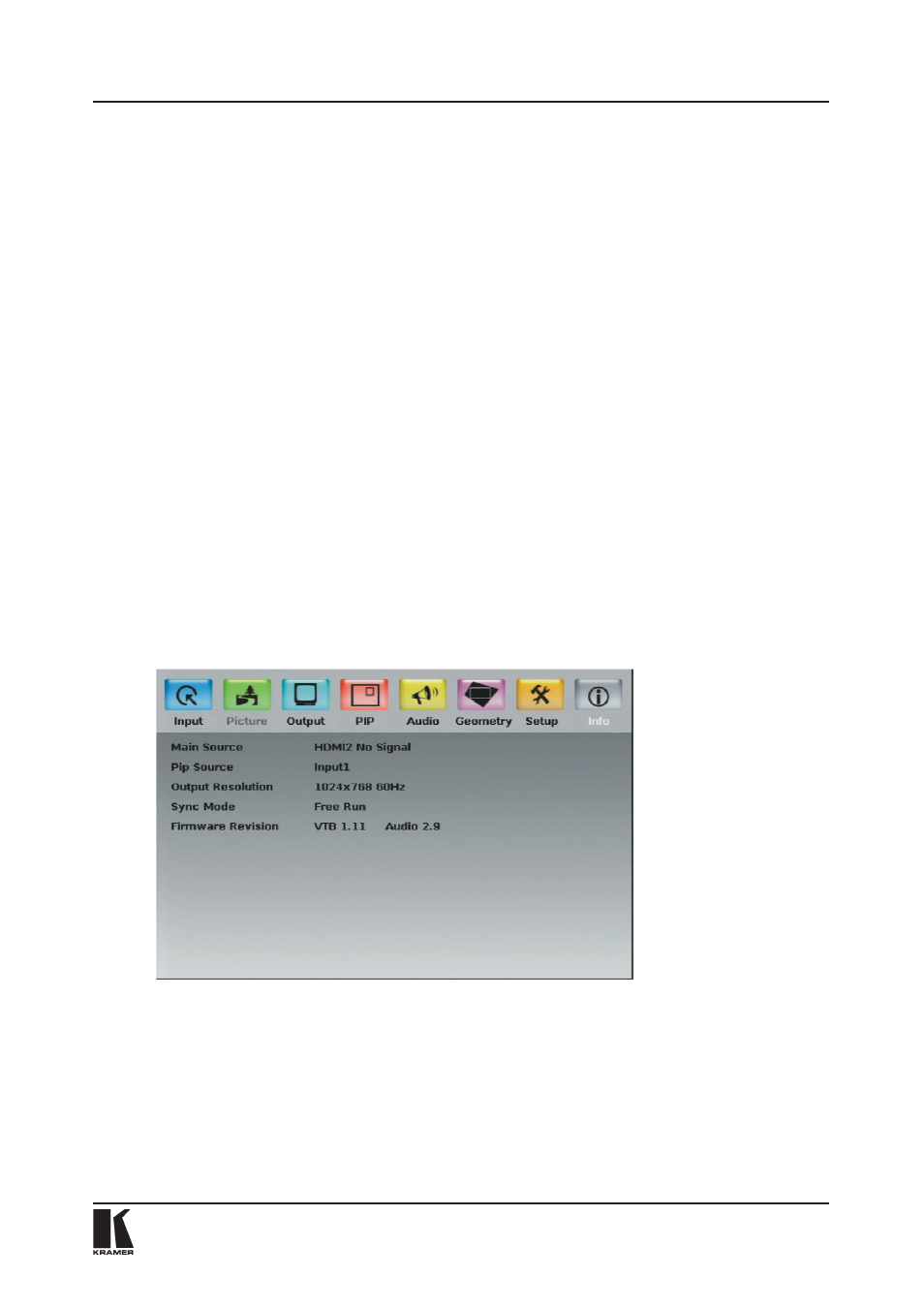

Рис. 18. Закладка Info
Main Source
Выбранный источник основной картинки, наличие сигнала, для HDMI
— наличие HDCP
PIP Source
Выбранный источник дополнительной картинки для функции PIP
Output Resolution Текущее выходное разрешение
Sync Mode
Режим работы синхронизации. Free Run означает, что используется
внутренний генератор синхроимпульсов (см. разд. 8.7, пункт Frame Lock)
Firmware Revision Версия прошивки основной платы (VTB) и аудиоплаты (Audio)
Настройка через экранное меню
