Инструкция по эксплуатации Kramer VP-729
Страница 16
KRAMER ELECTRONICS, LTD.
16
Описание функций кнопок
7.2.2 Выбор источника PIP
Источник дополнительной картинки зада¸тся через экранное меню (см.
рис. 12 и табл. 8) или кнопками.
Через экранное меню источник зада¸тся так:
1. Нажмите кнопку MENU для вызова экранного меню
2. Кнопкой
E выберите закладку PIP
3. Кнопкой
L выберите Source и нажмите ENTER
4. Кнопками
L, M выберите в списке нужный вход — источник изобра-
жения для дополнительной картинки, нажмите ENTER (см. рис. 12)
5. Выйдите из меню, нажимая кнопку MENU

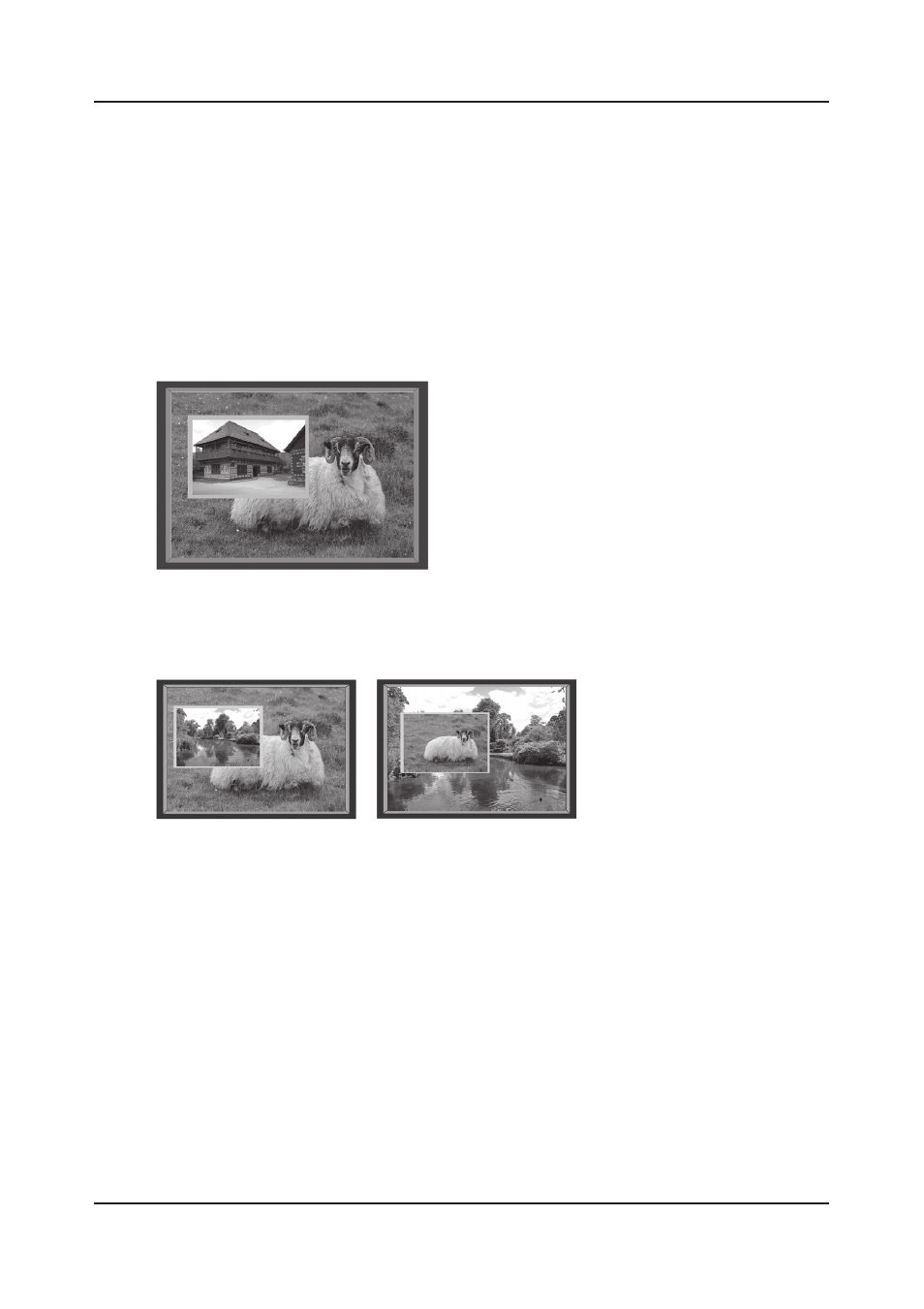

Рис. 5. Дополнительная картинка,
наложенная на фон
7.2.3 Обмен местами источника PIP и фона (Swap)
При каждом нажатии кнопки Swap на ИК-пульте дополнительная картинка
и фон меняются местами (см. рис. 6).
Рис. 6. Работа кнопки Swap
7.2.4 Быстрый выбор источника PIP кнопками на передней панели
Нажмите и держите кнопку PIP на передней панели. Одновременно на-
жмите кнопку входа, который будет использоваться как источник допол-
нительной картинки.
Например, для вывода поверх фона от видеоисточника дополнительной
картинки от входа UXGA2, нажмите кнопку PIP и одновременно — кнопку
UXGA2.
Также выбрать источник PIP можно напрямую на ИК-пульте, нажатием
нужной кнопки в поле PIP Source.
ВНИМАНИЕ! При попытке выбора входа той же категории, которая уже
используется для вывода фона (например, видео и видео или графика и
графика), что невозможно, на экран выводится предупреждение
«unavailable operation».
