6.1 Подключение персонального компьютера (РС)
Компьютер (РС) или иной контроллер управления можно подключить к
VP-728/VP-729 через порт RS-232.
Для подключения РС:
• Соедините порт RS-232 DB-9M на РС нуль-модемным адаптером из ком-
плекта прибора, и далее «модемным» кабелем (с распайкой «один к
одному») — с портом RS-232 DB-9F на задней панели VP-728/VP-729
• Можно также соединить порт RS-232 DB-9M на РС с портом RS-232
DB9-F на задней панели VP-728/VP-729 без использования нуль-мо-
демного адаптера, как показано на рис. 4:
6.2 Подключение VP-729 через порт Ethernet
Подключение и настройка порта ETHERNET на приборе VP-729 описаны в
документе ETHERNET Configuration (Lantronix) Guide, который можно найти
на веб-сайте http://www.kramerelectronics.com.

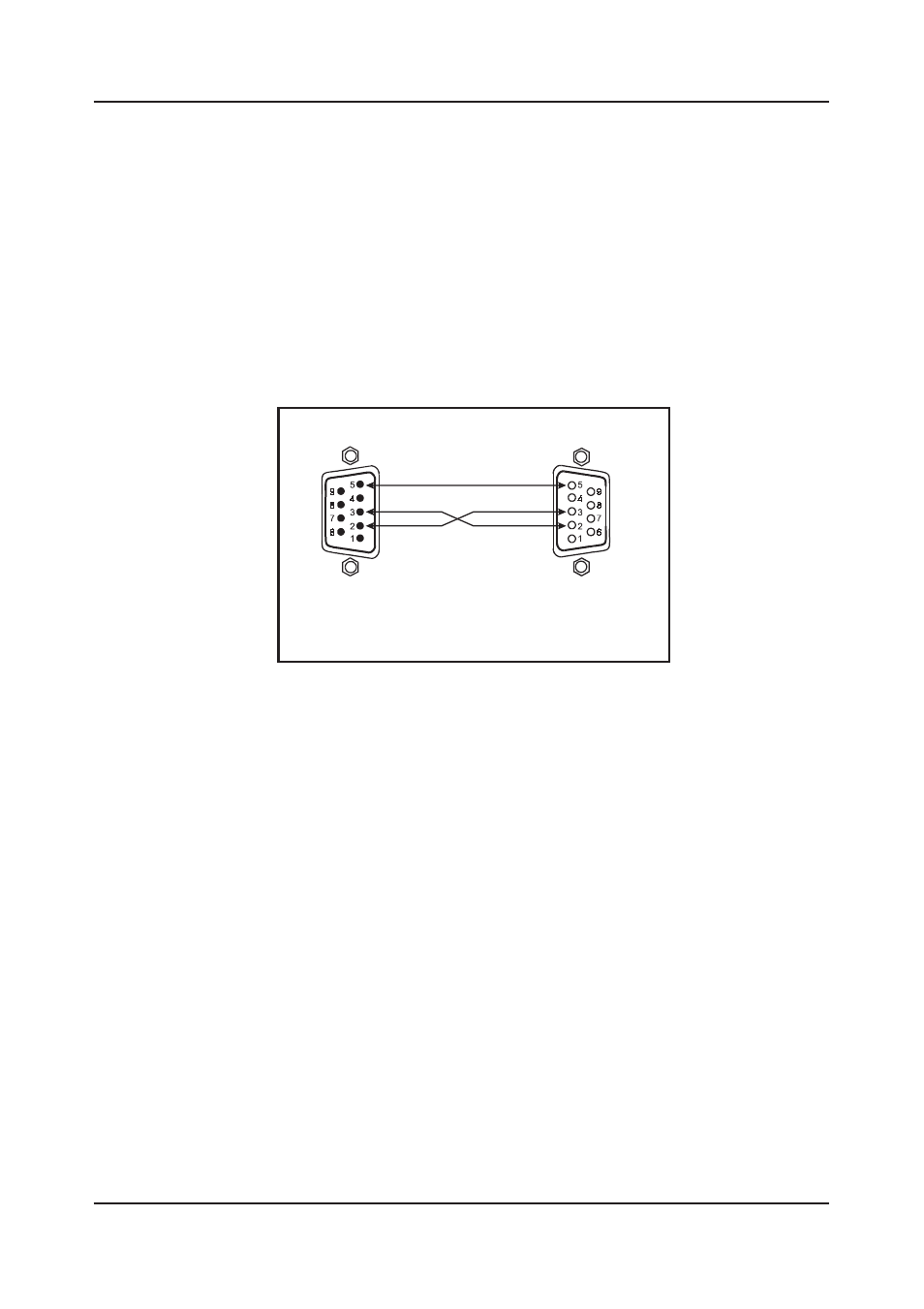

Рис. 4. Подключение к порту RS-232
Конт. 5 соединить с конт. 5 (земля)
Конт. 3 соединить с конт. 2
Конт. 2 соединить с конт. 3
Розетка DB9 (от компьютера)
Вилка DB9 (от устройства)
При использовании экранированного кабеля
соедините экран с конт. 5
Подключение источников и приемников сигнала
