2. Распакуйте файлы из скачанного zip-архива в отдельную папку (напри-
мер, C:\Program Files\Kramer Flash) (имена файлов в этом разделе при-
ведены для примера. Реальные имена могут быть другими).
3. Создайте на рабочем столе вашего компьютера ярлык к файлу FLIP.EXE.
11.2 Подключение к компьютеру через интерфейс RS-232
Для загрузки новой версии микропрограммы:
1. Соедините клеммный блок AUDIO PROG с портом RS-232 компьютера,
как показано на рис. 20.

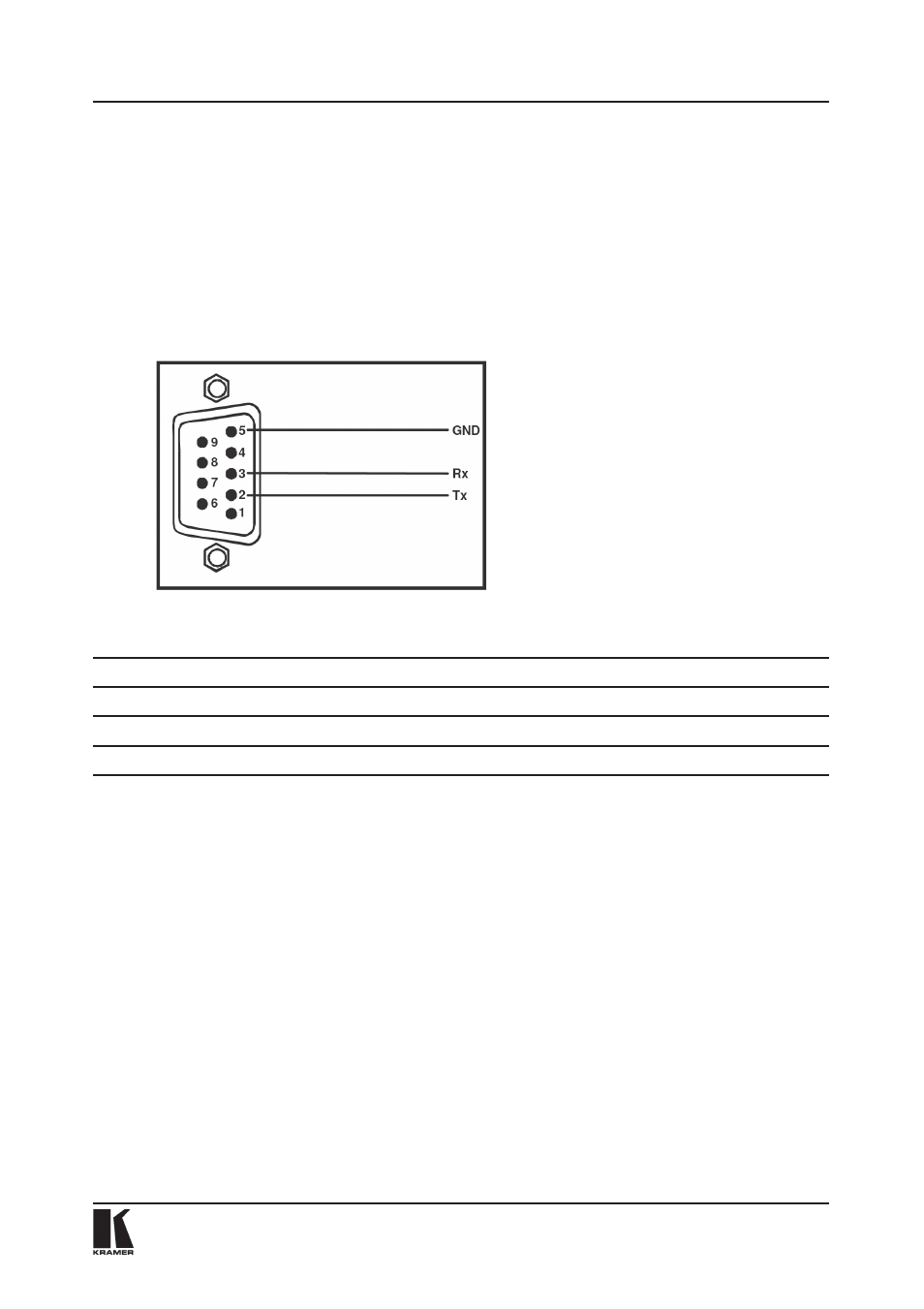

Рис. 20. Распайка разъ¸ма RS-232 для стыковки с блоком AUDIO PROG
Таблица 19.
Контакт на клеммном блоке
Контакт на разъ¸ме RS-232 DB-9F
Tx
конт. 2
Rx
конт. 3
GND
конт. 4
2. С помощью отвертки нажмите на кнопку FLASH PROG, расположенную
на задней панели коммутатора.
3. Включите питание прибора.
ВНИМАНИЕ! Последовательность действий критична! Вначале нажмите
кнопку, а затем включите прибор.
11.3 Загрузка микропрограммы в память
Для загрузки микропрограммы в память коммутатора выполните следую-
щие шаги:
1. Сделайте двойной щелчок мышью по ярлыку FLIP.EXE, который был ра-
нее создан на рабочем столе компьютера. Появится экран-заставка:
Обновление микропрограммы аудиоплаты
