25

7.3 Использование прибора в режиме ведущего аудиосигнала

В режиме ведущего аудиосигнала на выходы MASTER OUT и SPKR OUT выдается
аудиосигнал с выбранного входа любой из секций или с микрофонного входа.
На рис. 14 показан коммутатор VP-23N с плазменным дисплеем, подклю-
ченным к его разъему HD15F UXGA OUT, и парой громкоговорителей, под-
ключенных к клеммному блоку SPKR OUT.
(I) При нажатии кнопки 2 в группе VGA/UXGA-AUDIO SELECTOR сигнал
со входа UXGA IN 2 поступает на дисплей (а также выдается на разъем
UXGA CAT5 OUT). Автоматически включается подсветка кнопки VGA/UXGA
в группе MASTER AUDIO SELECTOR, и сигнал звукового сопровождения
активного входа UXGA выдается одновременно на клеммные блоки SPKR
OUT
(с усилением) и MASTER OUT (напрямую). Сигнал также выдается и
на клеммный блок AUDIO UXGA OUT, не используемый в этом примере.
(II) После подключения микрофона к XLR-разъему MIC IN включается
подсветка кнопки MIC в группе MASTER AUDIO SELECTOR, и на громко-
говорители выдается усиленный сигнал со входа MIC IN

1

. На экране по-

прежнему отображается сигнал с выбранного входа секции UXGA. Чтобы
вернуть на выход звуковое сопровождение сигнала UXGA, следует снова
нажать на кнопку VGA/UXGA в группе MASTER AUDIO SELECTOR.

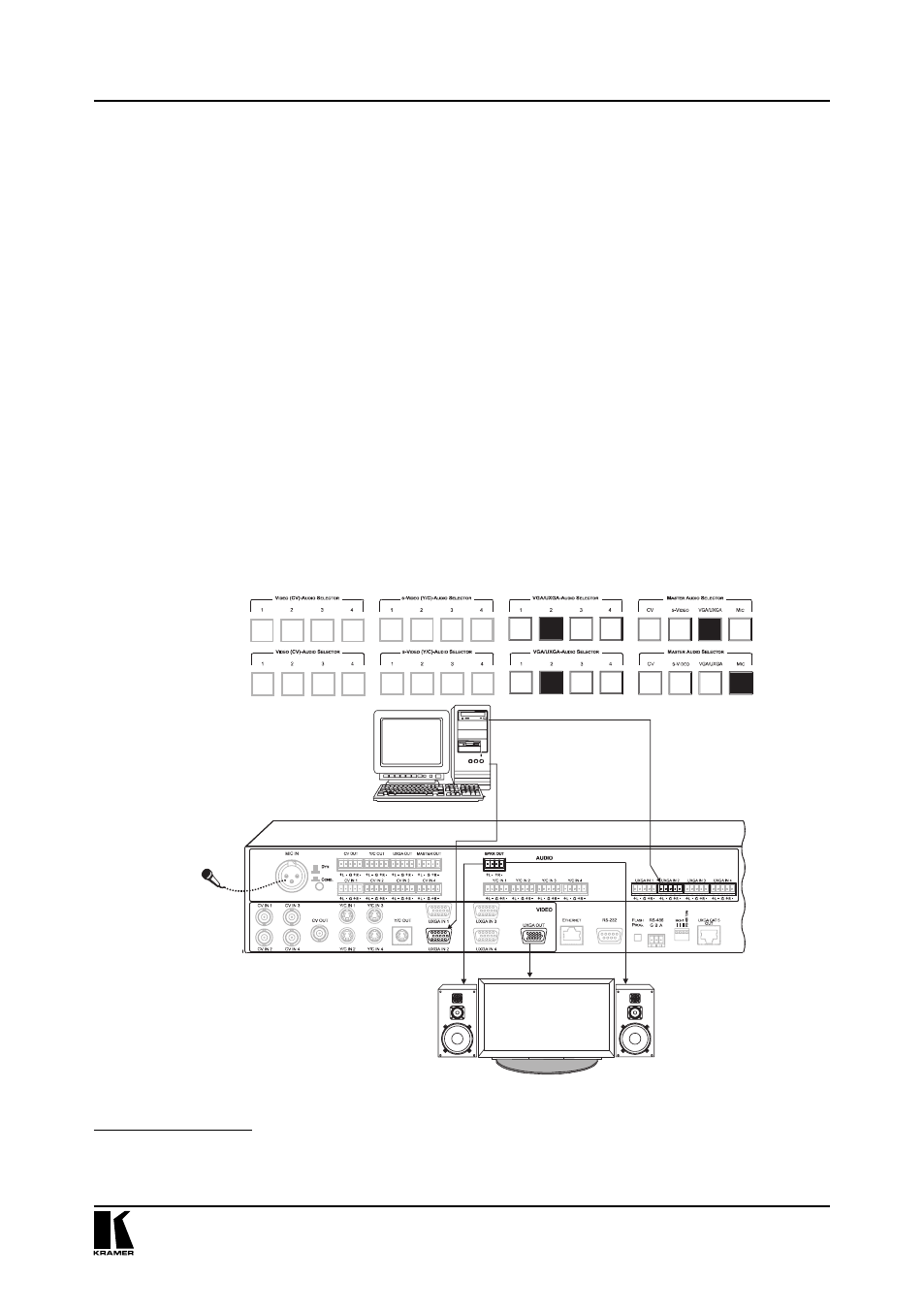

Рис. 14. Пример использования VP-23N в режиме ведущего аудиосигнала

1

Другой способ использования микрофона — включение режима приоритета микрофона нажатием на

кнопку TALK OVER. В этом режиме при появлении сигнала на микрофонном входе уровень основного
аудиосигнала понижается.

I

I

II

II

Источник сигнала UXGA

Микрофон

докладчика

Громкоговоритель

Дисплей

Громкоговоритель

Работа с презентационным коммутатором
