Страница 17: Обозначение линий связи rs-485
17
6.4
Подключение к контроллеру через интерфейс RS-485
Коммутатором VP-23N можно управлять от контроллера с интерфейсом
RS-485, например, от программируемой панели дистанционного управле-
ния Kramer RC-3000.
Для этого необходимо соединить линией связи порт RS-485 на VP-23N
и клеммный блок RS-485 на RC-3000:
1. Соедините линией связи клеммные блоки RS-485, расположенные
на задних панелях RC-3000 и VP-23N:
• соедините одноименные контакты A(+)-A(+) и B(–)-B(–) клеммных
блоков
• при использовании для организации линии связи экранирован-
ной витой пары экран на стороне одного из приборов (например,
на RC-3000) следует подключить к контакту общего провода G
• задайте DIP-переключателями машинный номер VP-23N, отличный
от 1 (см. табл. 9) и установите DIP-переключатель 4 в положение
ON (для подключения к линии связи терминатора 120 Ом).

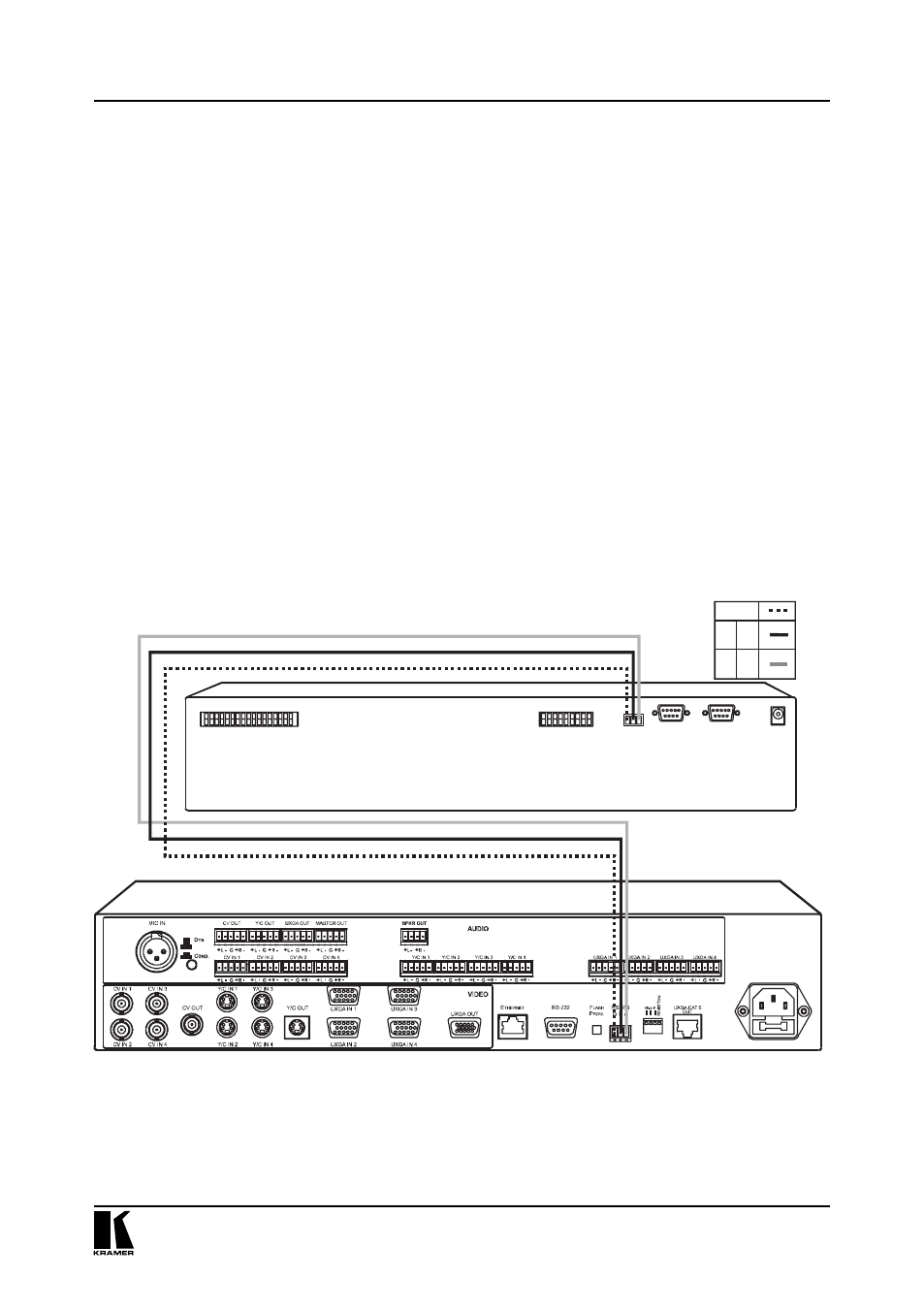

Рис. 7. Подключение управляющего устройства с интерфейсом RS-485
(например, панели RC-3000)
K E Y B O A R D E X TE N S IO N
R E M O TE C O N TA C T
R S-4 85
R S-2 32 IN
R S-232 O UT
12 VD C
1 2
1 2 3
4 5
6
7
8 G
4
6
8
10
3
5
7
9
11 12
14
16
O
UT
13
15
IN
G
B
A
_
+
Обозначение
линий связи RS-485
Подключение источников и приемников сигнала
