11
№
Орган управления или разъем
Назначение
20
Клеммный блок RS-485
Подключение линии связи интерфейса RS-485 (контакты
B (-) и A (+)). При необходимости к контакту G подключа-
ется экран кабеля
21
DIP-переключатели конфигу-
рации
Конфигурирование прибора (переключатели 1-3 задают
машинный номер, переключатель 4 управляет термина-
тором линии RS-485, см. раздел 6.7)
22
Разъем для подключения кабеля
на витой паре UXGA CAT5 OUT
Подключение удаленного приемника компьютерного
графического сигнала через специальный приемник
(например, TP-120 — см. раздел 6.1)
23
Разъем сетевого шнура и держа-
тель предохранителя
Подключение к сети переменного тока

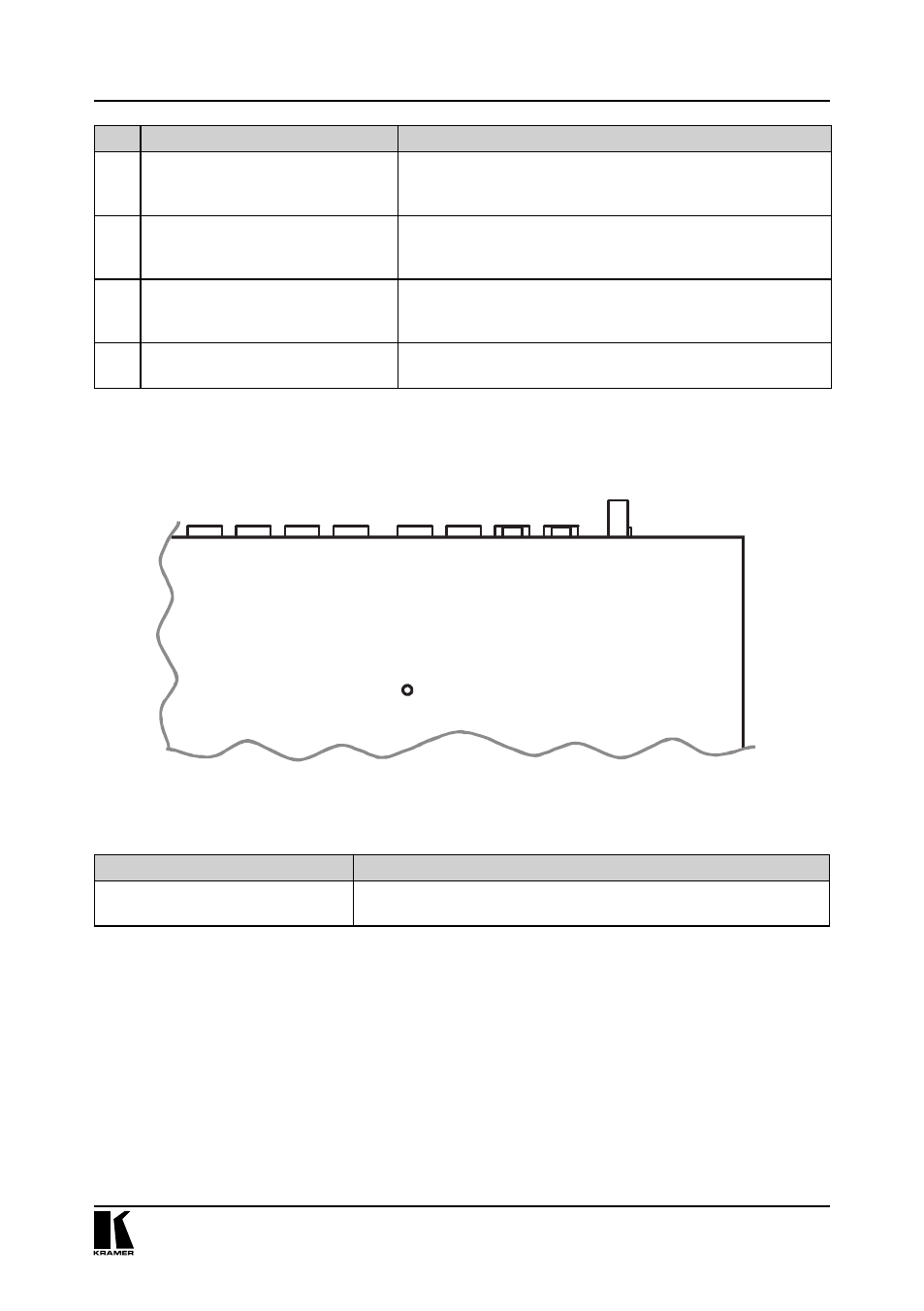

На рис. 3 показан фрагмент дна корпуса, назначение расположенной на
нем кнопки RESET описана в табл. 4.
Рис. 3. Презентационный коммутатор VP-23N — фрагмент дна корпуса
Таблица 4. Органы управления VP-23N, расположенные на дне корпуса
Орган управления
Назначение
Кнопка RESET
Общий сброс коммутатора перед загрузкой новой микропро-
граммы (см. раздел 8.3)
Органы управления и разъемы коммутатора
RESET
