KRAMER ELECTRONICS, LTD.
16
Таблица 5. Разводка кабеля на витой паре
для передачи сигнала VGA
EIA/TIA 568A
EIA/TIA 568В
Контакт
Цвет провода
Контакт
Цвет провода
1
зеленый с белым
1
оранжевый с бе-
лым
2
зеленый
2
оранжевый
3
оранжевый с белым
3
зеленый с белым
4
синий
4
синий
5
синий с белым
5
синий с белым
6
оранжевый
6
зеленый
7
коричневый с
белым
7
коричневый с
белым
8
коричневый
8
коричневый
Пара 1
4 и 5
Пара 1
4 и 5
Пара 2
3 и 6
Пара 2
1 и 2
Пара 3
1 и 2
Пара 3
3 и 6
Пара 4
7 и 8
Пара 4
7 и 8
6.3 Подключение к компьютеру
Компьютер (или другой контроллер с последовательным интерфейсом)
подключается к VP-23N через порт RS-232. Для подключения с исполь-
зованием нуль-модемного адаптера, поставляемого с прибором (реко-
мендуемый способ) подключите нуль-модемный адаптер к разъему DB9
RS-232 на задней панели VP-23N и девятижильным кабелем с прямой раз-
водкой соедините его с разъемом последовательного порта компьютера.
Для подключения к компьютеру без использования нуль-модемного адап-
тера соедините разъем DB9 RS-232 на задней панели VP-23N и разъем
последовательного порта компьютера кабелем в соответствии со схемой
на рис. 6.

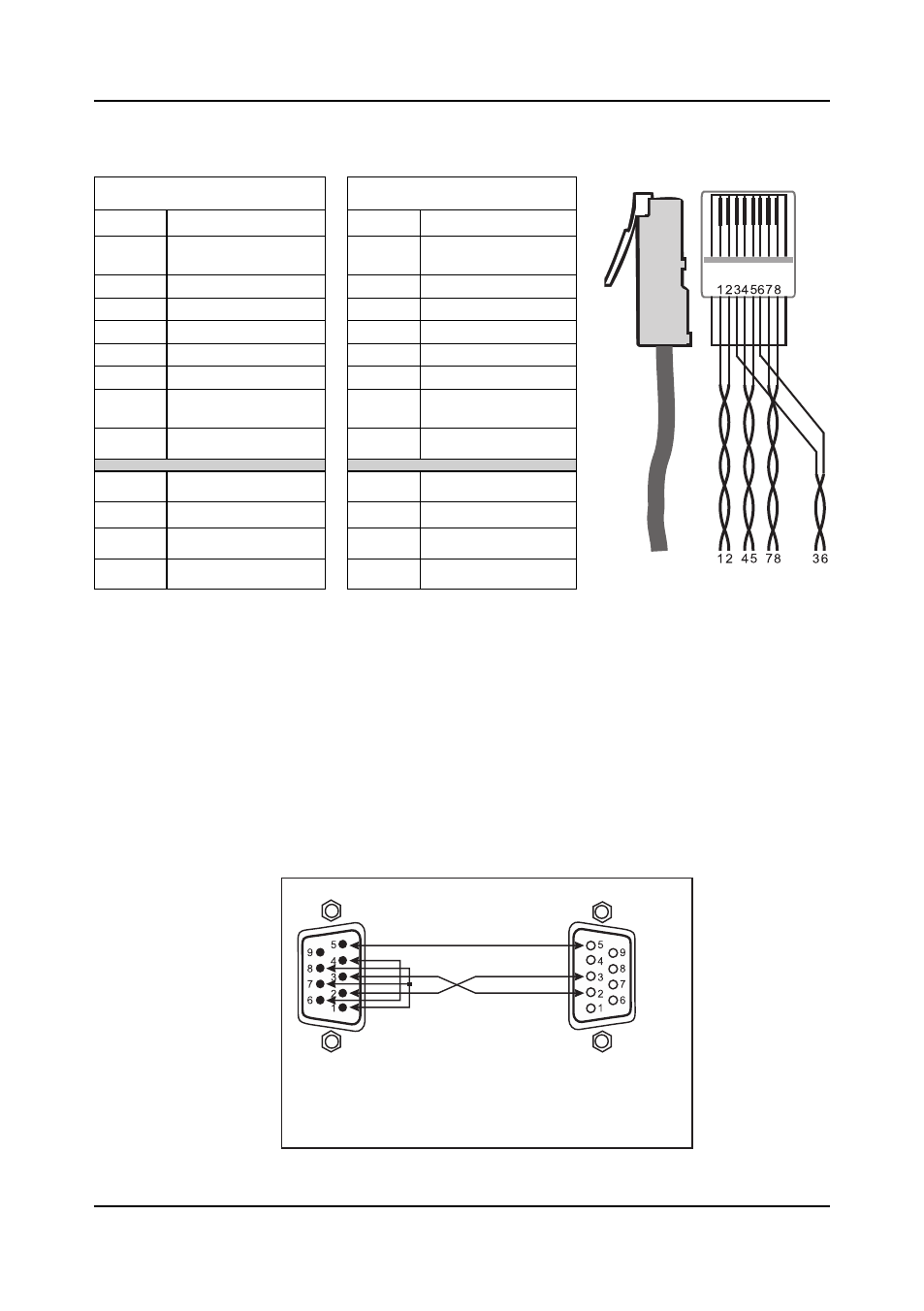

Рис. 6. Подключение компьютера без использования нуль-модемного адаптера
Рис. 5. Разделка кабеля на
разъем RJ-45
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к переключателю)
