19
5. Выберите Internet Protocol (TCP/IP) [Протокол Интернета (TCP/IP)] и
щелкните по кнопке Properties (Свойства), см. рис. 9:

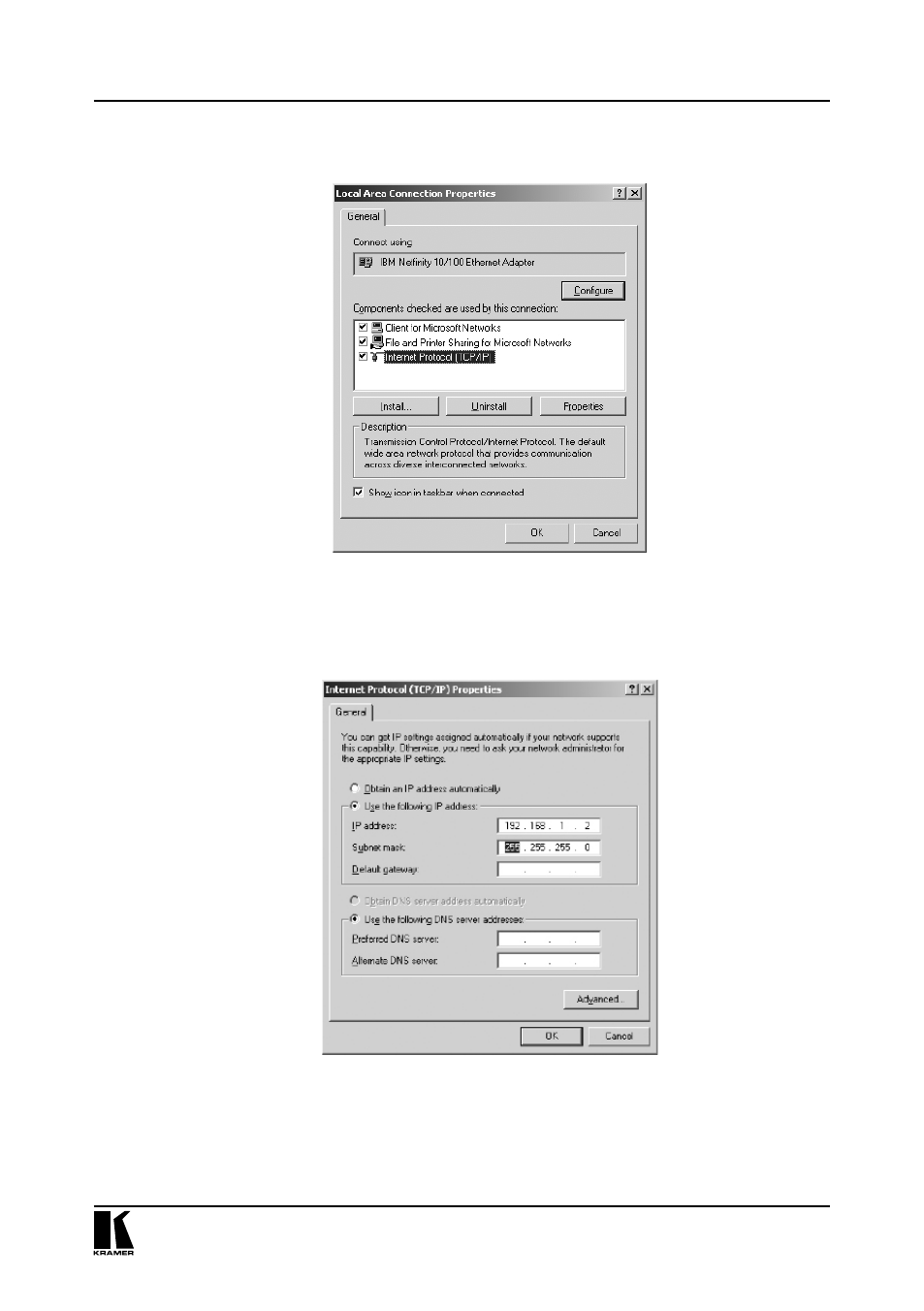

Рис. 9. Окно свойств подключения по локальной сети
6. Установите переключатель Use the following IP Address (Использовать
следующий IP-адрес) и введите параметры, показанные на рис. 10.
7. Щелкните по кнопке OK.
Рис. 10. Окно свойств протокола Интернета (TCP/IP)
6.5.2 Подключение к сетевому маршрутизатору
Для подключения VP-23N к хабу или маршрутизатору локальной сети
используется кабель с разъемами RJ-45 и прямой разводкой (табл. 7).
Подключение источников и приемников сигнала
