9
номер
прибора
двоичный
адрес прибора
положение
переключателей
3  1 0 1  3 4
Ведущий
(1)
0 0 0 0 ON ON ON ON
2 0 0 0 1 ON ON ON OFF
3 0 0 1 0 ON ON OFF ON
4 0 0 1 1 ON ON OFF OFF
5 0 1 0 0 ON OFF ON ON
6 0 1 0 1 ON OFF ON OFF
7 0 1 1 0 ON OFF OFF ON
8 0 1 1 1 ON OFF OFF OFF
9 1 0 0 0 OFF ON ON ON
10 1 0 0 1 OFF ON ON OFF
11 1 0 1 0 OFF ON OFF ON
12 1 0 1 1 OFF ON OFF OFF
13 1 1 0 0 OFF OFF ON ON
14 1 1 0 1 OFF OFF ON OFF
15 1 1 1 0 OFF OFF OFF ON
16 1 1 1 1 OFF OFF OFF OFF

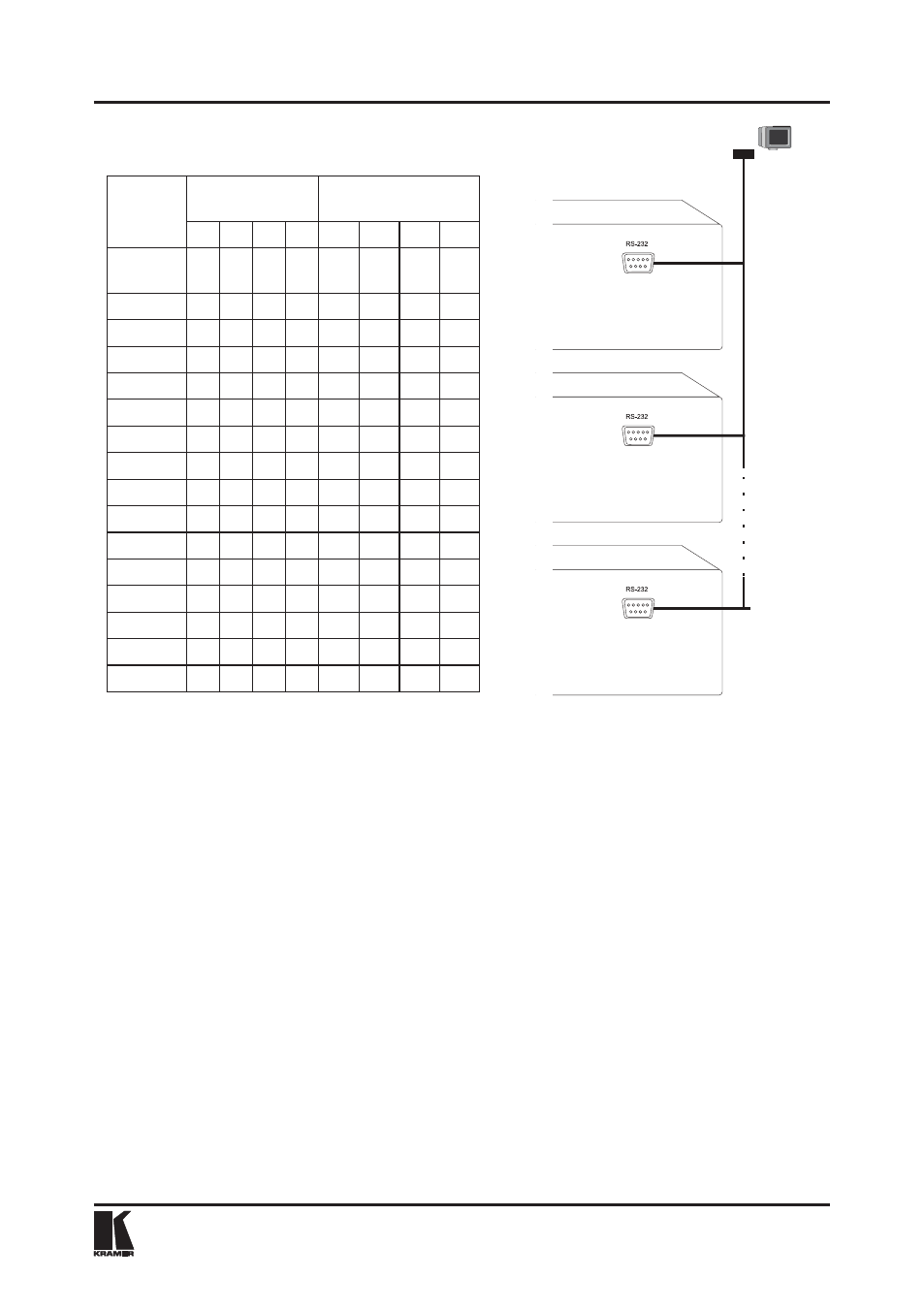

Таблица 3. Конфигурирование VP-23
и VP-23xl переключателями на задней панели
до 16 приборов
Нуль-модемный адаптер
(подключается к порту
RS-232 компьютера)
VP-23xl №1 (ведущий)
VP-23xl №2
VP-23xl №16
Рис. 3. Подключение нескольких
приборов через интерфейс RS-232
Органы управления и разъемы коммутатора
