KRAMER ELECTRONICS, LTD.
8
4.1.1 подключение VP-3/VP-3xl к компьютеру
Компьютер (или другой контроллер с последовательным интерфейсом)
подключается к VP-3/VP-3xl через порт RS-232.
Для подключения с использованием нуль-модемного адаптера, поставляе-
мого с прибором (рекомендуемый способ):
• подключите нуль-модемный адаптер к разъему DB9 RS-232 на задней
панели VP-3/VP-3xl и девятижильным кабелем с прямой разводкой
соедините его с разъемом последовательного порта компьютера.

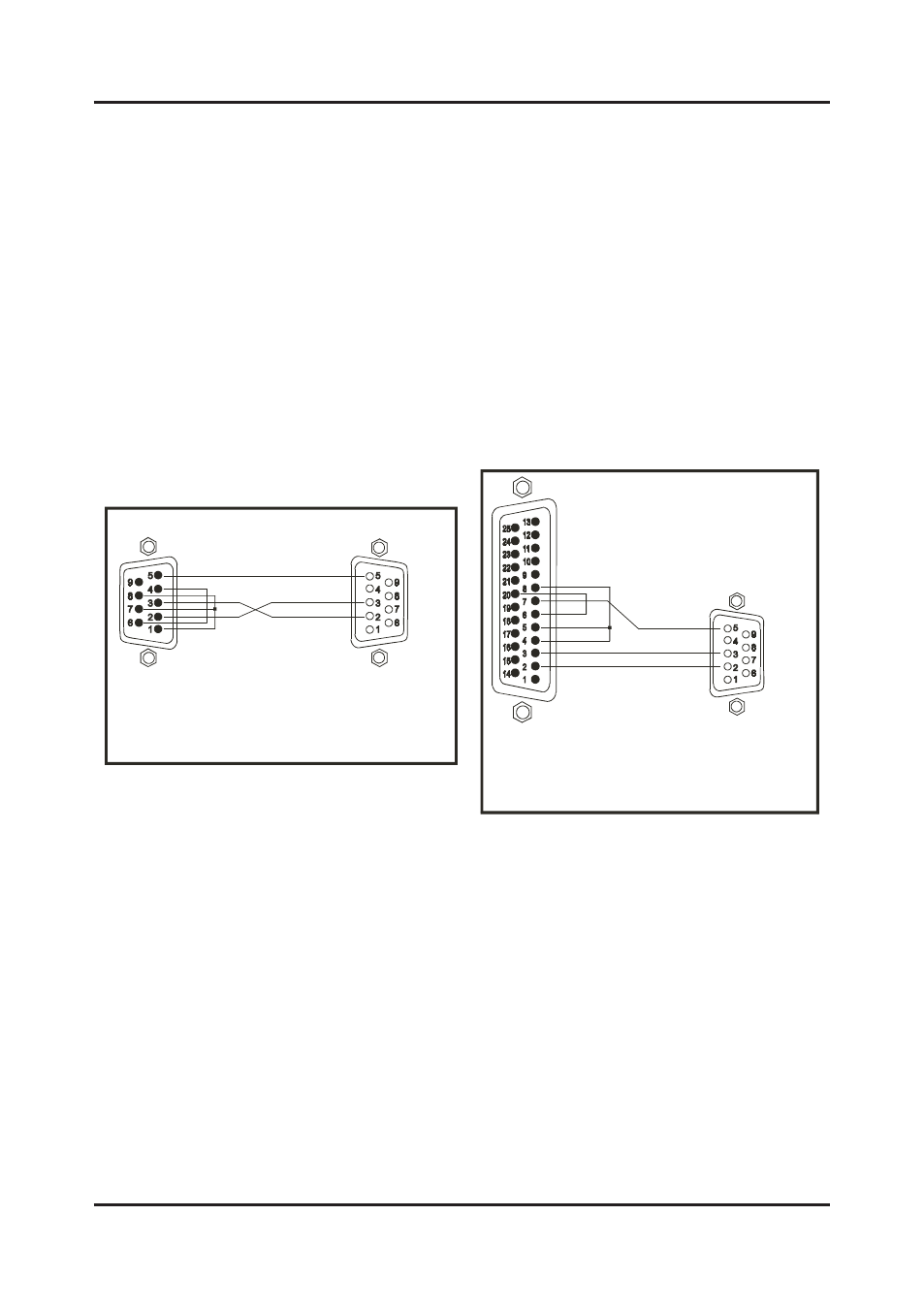

Для подключения к компьютеру без использования нуль-модемного адаптера:
• соедините разъем последовательного порта компьютера с разъемом
DB9 RS-232 на задней панели VP-3/VP-3xl в соответствии со схемой
на рис. 2 (показаны случаи использования на компьютере 9- и 25-кон-
тактного разъема):
Конт. 5 соединен с конт. 5 (земля)
Конт. 3 соединен с конт. 2
Конт. 2 соединен с конт. 3
при использовании экранированного кабеля,
соедините экран с конт. 5
Вилка DB-9
DB-9
-9
(на коммутатор)
Розетка DB-9 (с PC)
Конт. 4 соединен с конт. 6
Соединить вместе конт. 8,7,1
Конт. 7 соединен с конт. 5 (земля)
Конт. 2 соединен с конт. 2
Конт. 3 соединен с конт. 3
Розетка DB-25 (с PC)
DB-25 (с PC)
-25 (с PC)
PC))
Конт. 20 соединен с конт. 6
Соединить вместе конт. 8,5,4
Вилка DB-9
DB-9
-9
(на коммутатор)
при использовании экранированного кабеля
соедините экран с конт. 7 (DB5) и конт. 5 (DB9)
Рис. 2. Подключение компьютера без использования нуль-модемного адаптера
4.1. конфигурирование VP-3/VP-3xl переключателями на задней
панели
К последовательному порту RS-232 одного компьютера через нуль-модем-
ный адаптер можно подключить до 16 приборов VP-3/VP-3xl (рис. 3).
При этом необходимо задать каждому прибору уникальный адрес в соот-
ветствии с табл. 3.
Органы управления и разъемы коммутатора
