KRAMER ELECTRONICS, LTD. 14
При нажатии этой кнопки сигнал со входа 4
группы VGA/XGA-Audio поступит на выходные
разъемы этой группы VGA/XGA OUT и Audio
VGA/XGA OUT. Включится подсветка кнопки.
При нажатии этой кнопки аудиосигнал со входа 4 груп-
пы VGA/XGA-Audio поступит на разъем ведущего аудио-
сигнала Master Audio Out и на разъем Audio VGA/XGA
OUT этой группы. Включится подсветка кнопки.
Источник сигнала VGA/XGA и аудиосигнала
Приемник сигнала VGA/XGA и аудиосигнала
Дополнительный аудиоканал

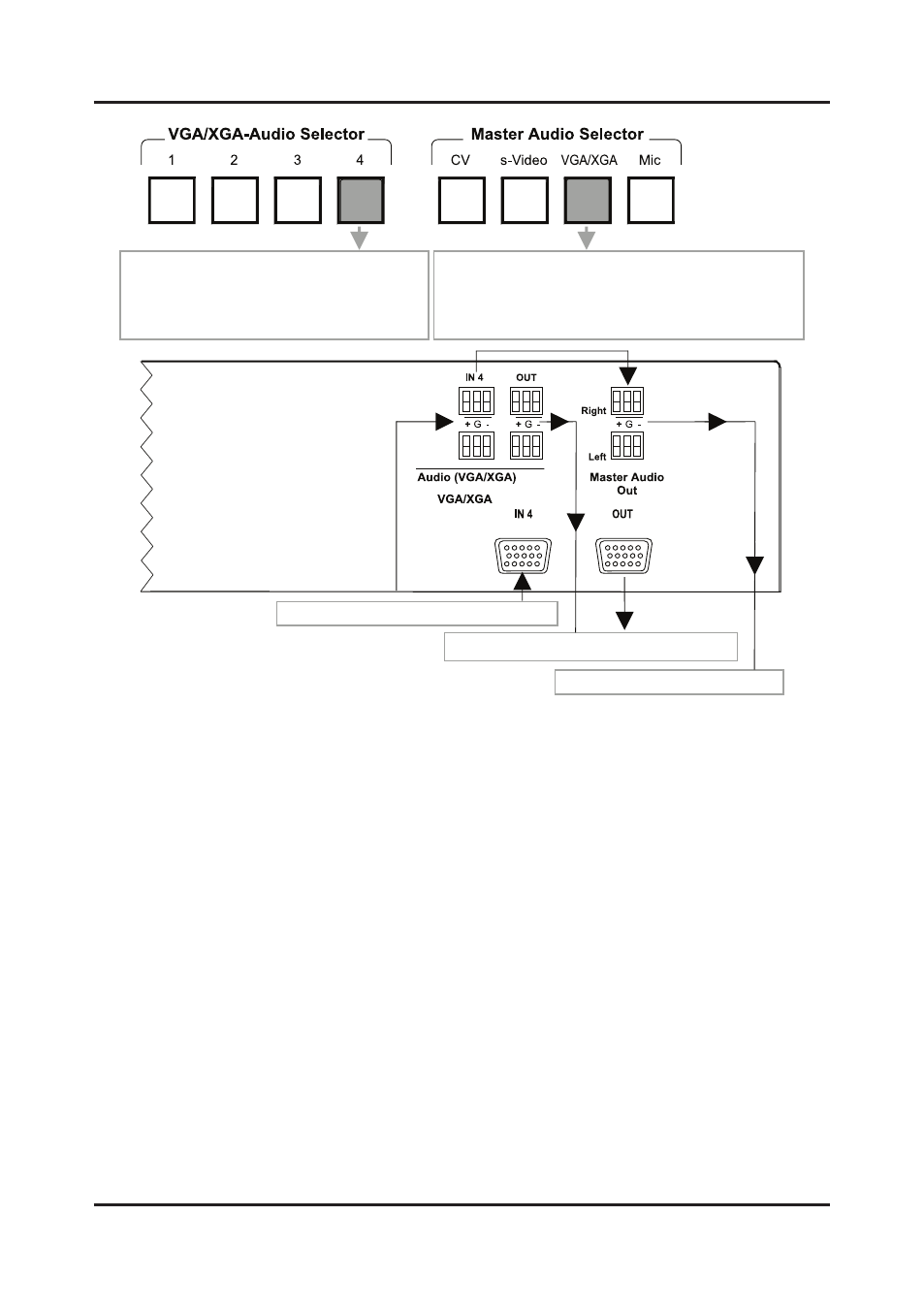

Рис. 6. Коммутация аудиосигнала на ведущий аудиовыход (Master Audio Out)
Работа с презентационным коммутатором
