KRAMER ELECTRONICS, LTD.
10
4.1.3 подключение проектора к VP-3/VP-3xl
Для подключения проектора (рис. 4, вариант B) соедините:
1. Выходные разъемы коммутатора Composite Video OUT, s-Video OUT и
VGA/XGA OUT с соответствующими входами проектора.
2. Выход Master Audio Out с входом аудиосигнала усилителя звуковой
частоты. Выберите один из 12 входов аудиосигнала для коммутации на
ведущий аудиовыход Master Audio Out.
Вариант а
Приемник видеосигнала
Источники композитного видеосигнала
Приемник
видеосигнала
Источники сигнала s-Video
Источники сигналов VGA
Приемник
сигнала VGA
Вариант B
Источники композитного
видеосигнала
Источники сигнала s-Video
Источники сигналов VGA
Усилитель
Проектор

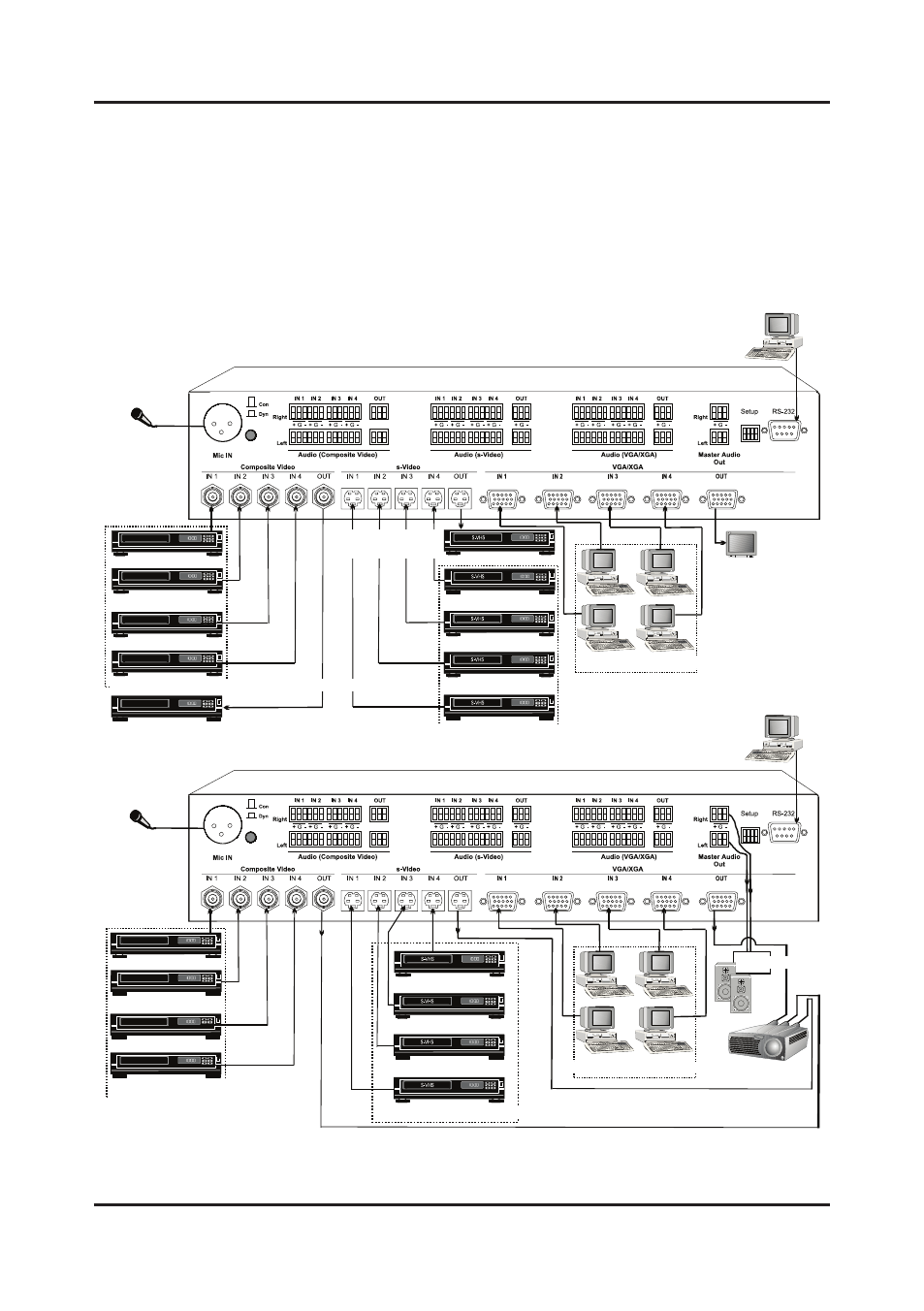

Рис. 4. Подключение источников и приемников сигнала к презентационному коммутатору
Органы управления и разъемы коммутатора
