KRAMER ELECTRONICS, LTD.
1
6 Работа с пРезентационныМ
коММутатоРоМ
В разделе 6.1 описана коммутация сигналов, в разделе 6.2 рассказывается
о том, как работать с ведущим аудиовыходом (Master Audio Output).
6.1 коммутация сигналов
Три группы коммутатора дают возможность подключить один из четырех
входов композитного видеосигнала, один из четырех входов сигнала Y/C и
один из четырех входов VGA/XGA к одному выходу соответствующей груп-
пы.
Для коммутации сигнала со входа на выход:
• нажмите по одной кнопке выбора входа в каждой из групп (композит-
ного видеосигнала, сигнала s-Video, видеосигнала VGA/XGA вместе с
соответствующим им аудиосигналом). В каждой группе можно выбрать
только один вход или не выбрать ни одного.
У нажатой кнопки включается подсветка, индицирующая выбор соответс-
твующего входа и выдачу его сигнала (совместно с аудиосигналом) на вы-
ход. Нажатие на подсвеченную кнопку и удержание ее в течение более 2
секунд вызывает отключение входа от выхода и гашение подсветки.

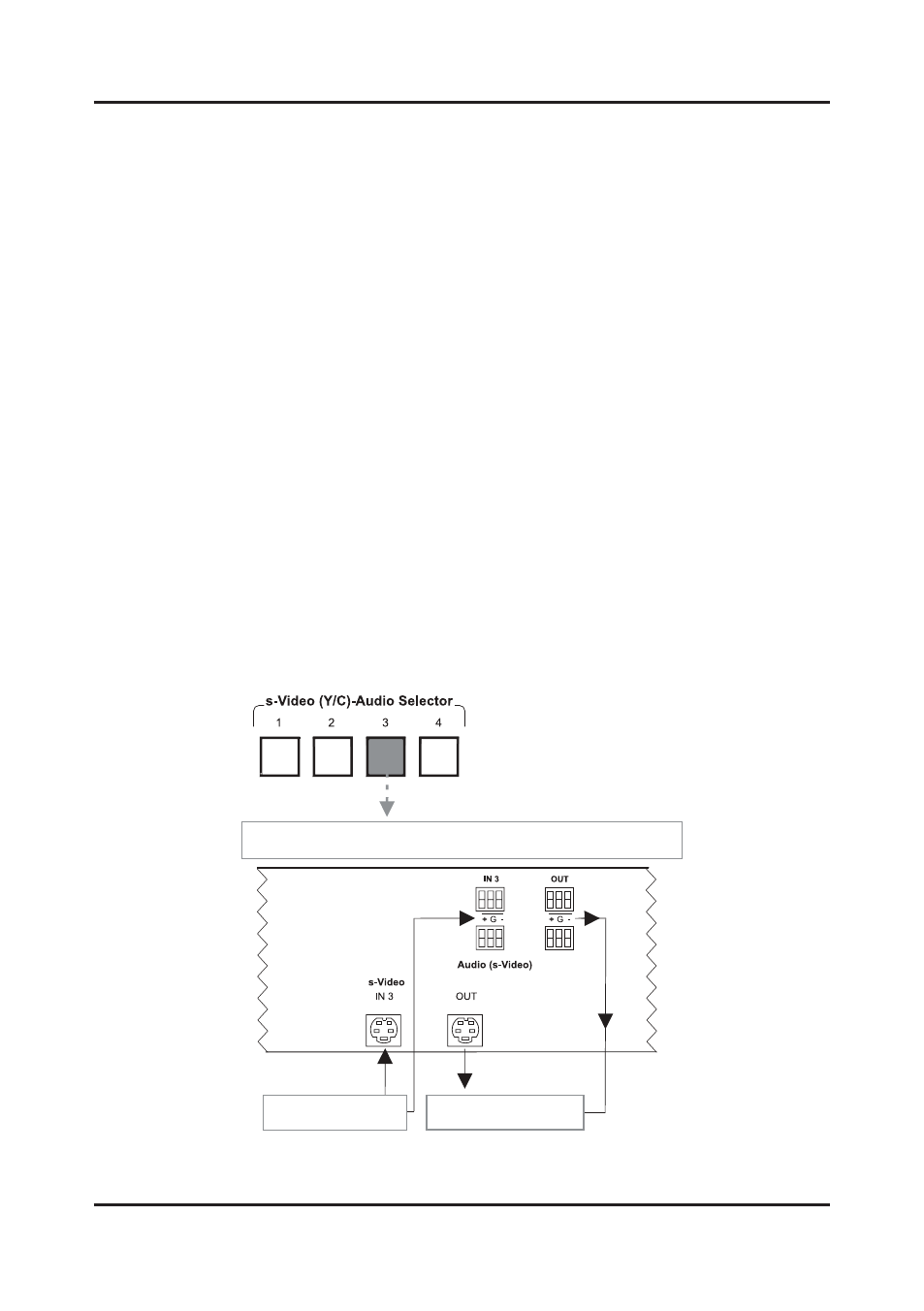

На рис. 5 показано, как подать на выход группы s-Video сигнал с входа 3
этой группы.
При нажатии этой кнопки сигнал со входа 3 группы s-Video (Y/C)-Audio
поступит на выходные разъемы этой группы. Включится подсветка кнопки.
Источник сигнала
s-Video и аудиосигнала
Приемник сигнала
s-Video и аудиосигнала
Рис. 5. Коммутация входа на выход
