6 РАБОТА
С
VP-8X8
Коммутатором VP-8x8 можно управлять с помощью:
• кнопок на передней панели
• сенсорной панели, компьютера или другого контроллера с последова-
тельным интерфейсом RS-232 или RS-485
•
пульта дистанционного управления на инфракрасных лучах Kramer RC-IR1
• контроллера, подключенного через локальную сеть Ethernet.
6.1 Отображение информации о приборе
Прибор отображает на семисегментном индикаторе (поз. 7 в табл. 1):
• количество входов и выходов
• номер версии микропрограммы и машинный номер прибора
Эта информация выдается
• при включении прибора
• по команде оператора (одновременное нажатие и удержание в течение
трех секунд кнопок IN 1, 2, 3).
Сначала отображается количество входов и выходов (первый кадр), затем
через несколько секунд номер версии и сетевой номер (второй кадр).
ПЕРВЫЙ КАДР
ВТОРОЙ КАДР
число входов
и выходов
Номер версии
микропрограммы — 1.0
Сетевой номер
прибора — 01

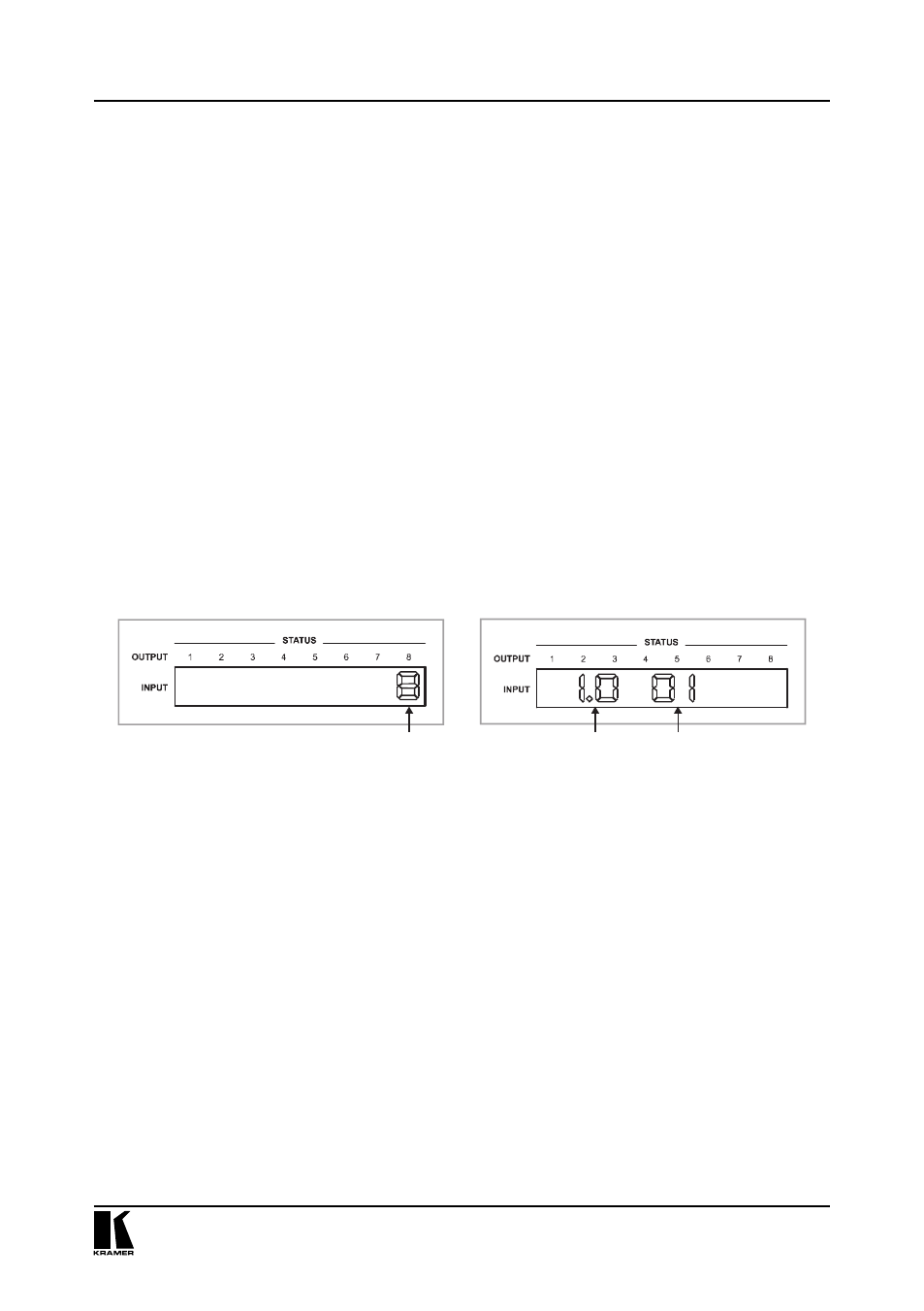

Рис. 27. Отображение информации о приборе
6.2 Подтверждение
установок
Коммутатор может работать в режимах AT ONCE («немедленно») или
CONFIRM («с подтверждением»).
В режиме AT ONCE (подсветка кнопки TAKE выключена):
• коммутация сигналов нажатием комбинаций кнопок OUT-IN выполня-
ется немедленно
• не тратится время на ожидание подтверждения от оператора
• невозможно предотвратить ошибки оператора
В режиме CONFIRM (подсветка кнопки TAKE включена):
• можно задать несколько комбинаций вход-выход, а затем активиро-
вать их все одновременно нажатием кнопки TAKE
• уменьшается вероятность ошибок, поскольку каждое действие выпол-
няется только после подтверждения. Если в течение одной минуты
кнопка TAKE не нажата, то действие выполнено не будет.
Работа с VP-8x8
