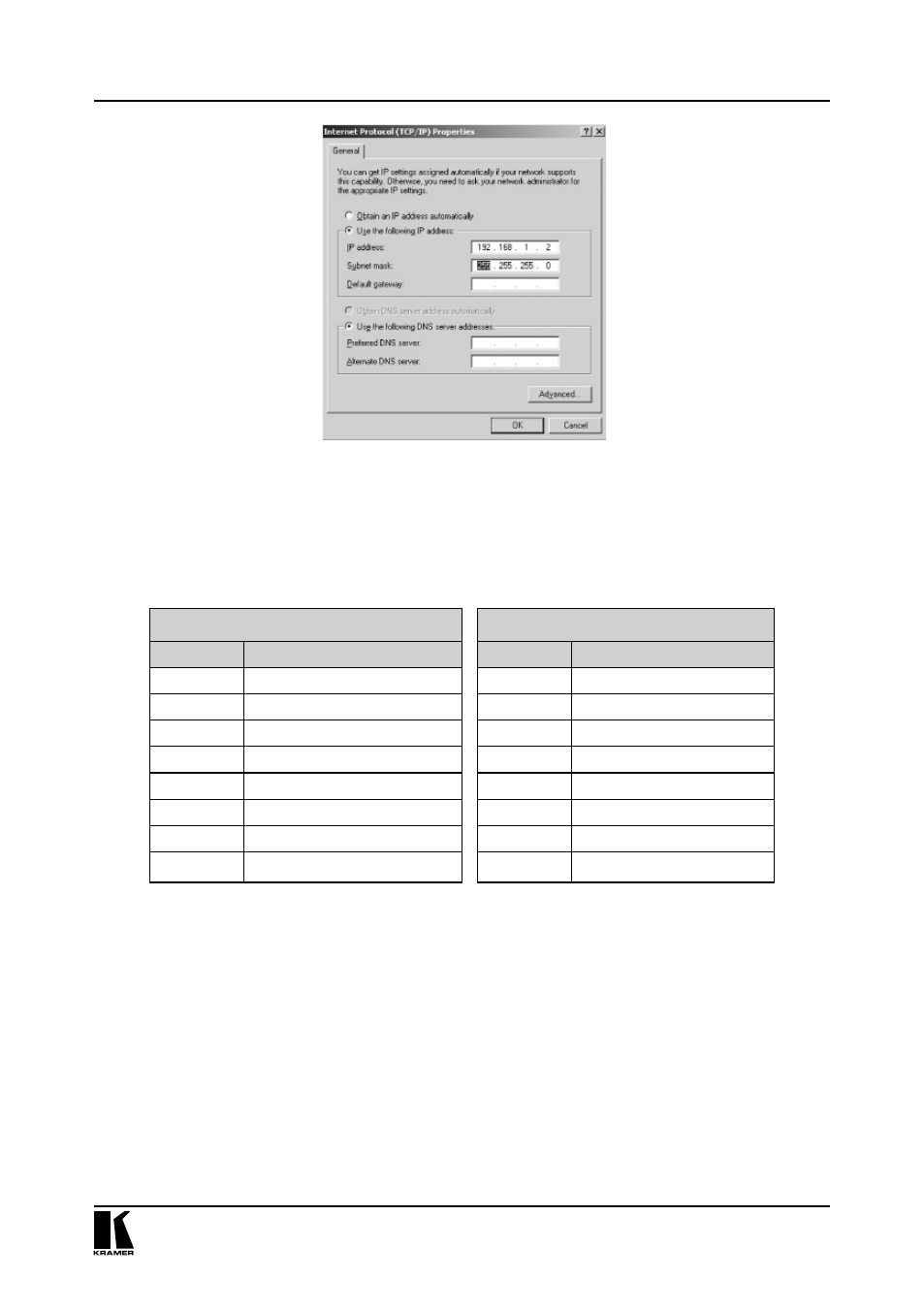

Рис. 7. Окно свойств протокола TCP/IP
5.5.1.2 Использование кабеля с прямой разводкой
Для подключения VP-8x8 к хабу или маршрутизатору локальной сети
используется кабель с разъемами RJ-45 и прямой разводкой (табл. 5).
Таблица 5. Сетевой кабель с прямой разводкой
Сторона 1
Сторона 2
Контакт
Цвет провода
Контакт
Цвет провода
1
оранжевый с белым
1
оранжевый с белым
2
оранжевый
2
оранжевый
3
зеленый с белым
3
зеленый с белым
4
синий
4
синий
5
синий с белым
5
синий с белым
6
зеленый
6
зеленый
7
коричневый с белым
7
коричневый с белым
8
коричневый
8
коричневый
5.5.2 Установка и запуск менеджера конфигурации «XPort»
Для настройки порта Ethernet коммутатора необходимо установить на компью-
тер программу «XPort». При настройке необходимо учитывать следующее:
• IP-адрес VP-8x8 должен быть назначен перед установкой сетевого
соединения
• во избежание конфликтов при конфигурации сервера устройства в
любой момент времени работать с сетевым портом должен только
один оператор
• подключение через сетевой порт может быть запрещено настройками
данного компьютера. В этом случае доступ к коммутатору через сеть
будет невозможен. Доступ к порту также может быть закрыт паролем.
Подключение и настройка VP-8x8
