KRAMER ELECTRONICS, LTD.

28

способ) или через кабель в соответствии с разделом 5.2. Вместо
RS-232 первый коммутатор может также быть подключен к компью-
теру через интерфейс RS-485.

3. Подключите клеммные блоки всех коммутаторов VP-8x8, входящих

в сеть, к линии связи RS-485.

4. Установите переключатели конфигурации в нужное положение

(см. раздел 5.4).
присвойте всем коммутаторам VP-8x8 индивидуальные сетевые

номера от 1 до 16 в соответствии с табл. 10

установите DIP-переключатель №8 в положение ON на коммутато-

рах, подключенных к началу и концу линии RS-485, и в положение
OFF на всех остальных коммутаторах. Это необходимо для терми-
нирования линии связи резисторами 120 Ом

установите DIP-переключатели №№5-7 в положение OFF на всех

коммутаторах VP-8x8

B A

B A

B A

Коммутатор № 1 (ведущий)

Коммутатор № 2

Коммутатор № 16

До 16
коммутатор

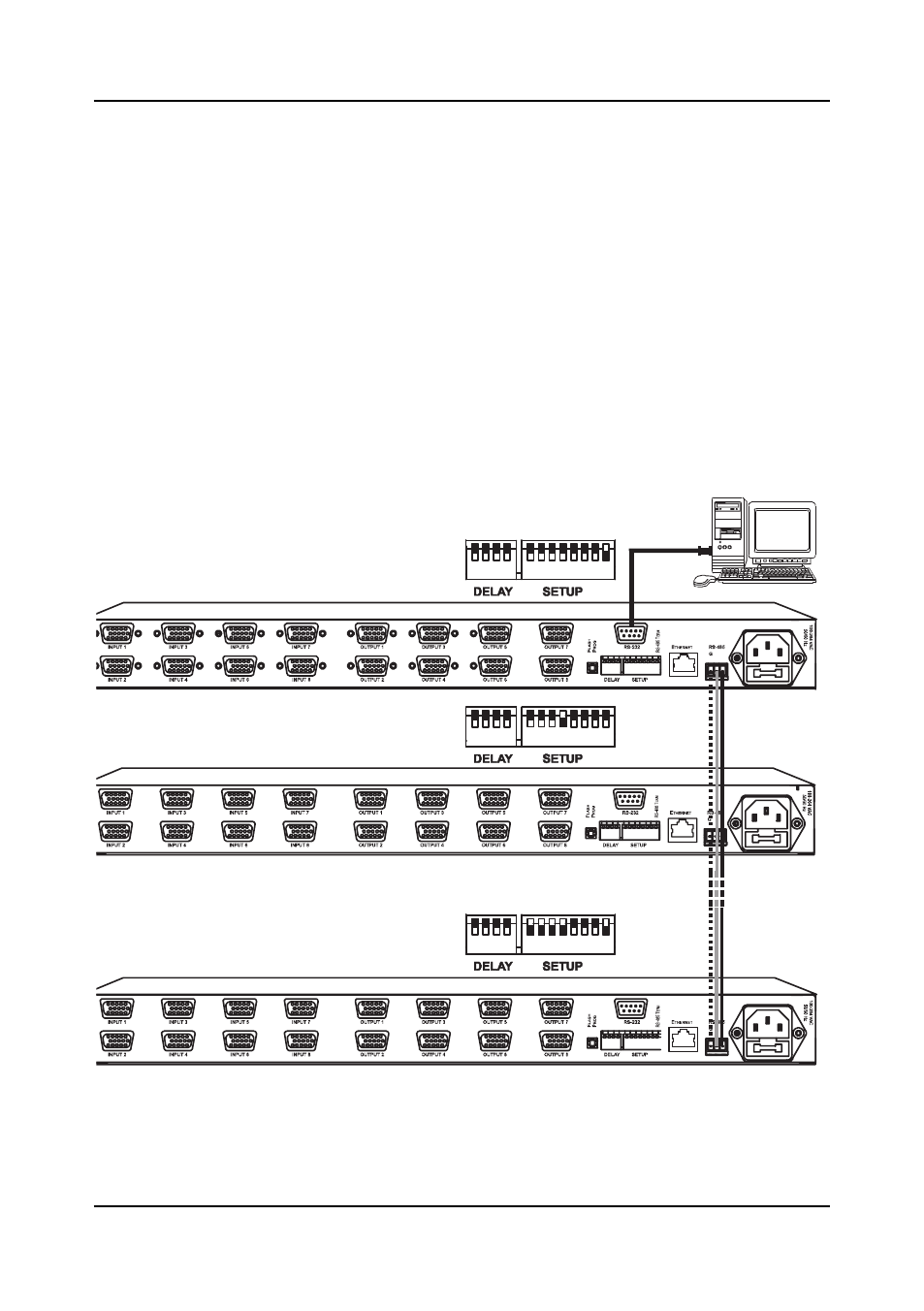

Рис. 26. Объединение нескольких коммутаторов с использованием

интерфейсов RS-232 и RS-485

Подключение и настройка VP-8x8
