KRAMER ELECTRONICS, LTD.
10
Контакт 7 — к контакту 5 (Земля)
Контакт 2 — к контакту 2
Контакт 3 — к контакту 3
Розетка DB25 (к РС)
Контакт 20 — на контакт 6
Контакты 8, 5, 4 объединить
Вилка DB9 (к переключателю)
Если используется экранированный кабель, соедините экран
с контактом 7 (DB25) и 5 (DB9)
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к переключателю)

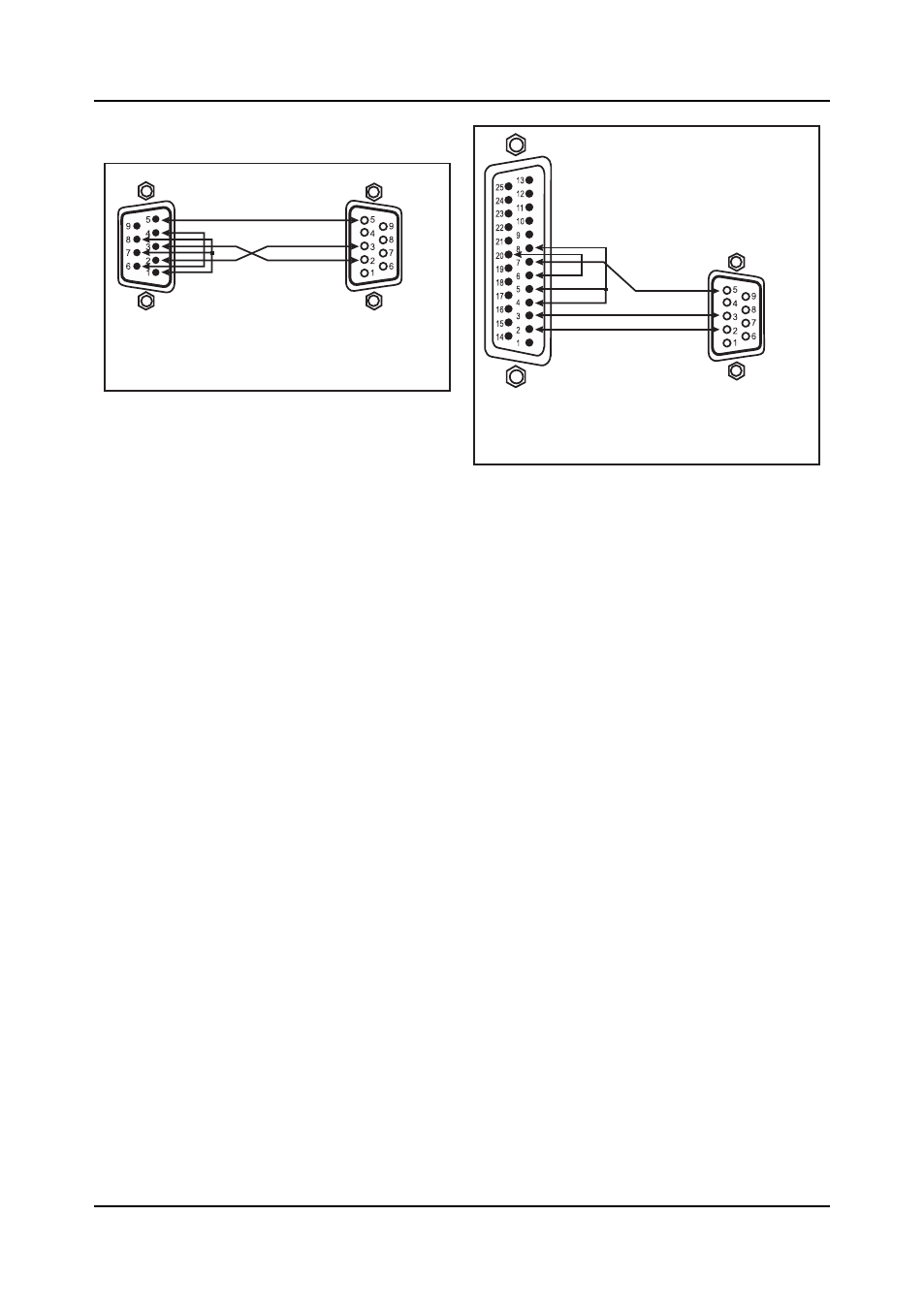

Рис. 4. Подключение компьютера без использования нуль-модемного адаптера
5.3 Подключение управляющего устройства с интерфейсом
RS-485
Коммутатором VP-8x8 можно управлять от контроллера, подключен-
ного через интерфейс RS-485. Это может быть, например, компьютер с
соответствующим адаптером, или программируемая панель дистанцион-
ного управления Kramer RC-3000 (ранее выпускавшаяся под названием
VS-3000).
Для подключения RC-3000 к VP-8x8 (см. рис. 5):
1. Соедините линией связи клеммные блоки RS-485, расположенные на
задних панелях RC-3000 и VP-8x8:
• соедините одноименные контакты A(+)-A(+) и B(–)-B(–) клеммных
блоков
• при использовании экранированной витой пары экран следует под-
ключить к контакту общего провода G на стороне только одного из
приборов (например, на RC-3000).
2. Установите машинный номер VP-8x8 равным 1 (в соответствии с табл.
10, т.е. DIP-переключатели 1-4 должны находиться в положении OFF).
Установите остальные переключатели конфигурации следующим обра-
зом:
• №№5-7 в положение OFF
• №8 в положение ON для подключения к линии RS-485 терминатора
120 Ом.
Подключение и настройка VP-8x8
