KRAMER ELECTRONICS, LTD.
12
Таблица 4. Сетевой кабель с разводкой крест-накрест
Сторона 1
Сторона 2
Контакт
Цвет провода
Контакт
Цвет провода
1
оранжевый с белым
1
зеленый с белым
2
оранжевый
2
зеленый
3
зеленый с белым
3
оранжевый с белым
4
синий
4
синий
5
синий с белым
5
синий с белым
6
зеленый
6
оранжевый
7
коричневый с белым
7
коричневый с белым
8
коричневый
8
коричневый
Такой способ подключения рекомендуется для того, чтобы при первона-
чальной настройке коммутатора узнать установленный на заводе IP-адрес
VP-8x8.
После того, как подключение выполнено, необходимо настроить компьютер.
1. Щелкните правой кнопкой мыши по значку My Network Places («сете-
вое окружение») на рабочем столе Windows.
2. Из выпадающего меню выберите пункт Properties («свойства»).
3. Правой кнопкой мыши щелкните по пункту меню Local Area Connection
Properties («подключение по локальной сети»).
4. Выберите пункт Properties. Появится окно Local Area Connection
Properties.
5. Выберите Internet Protocol («протокол интернета») и щелкните по
кнопке Properties (см. рис. 6).

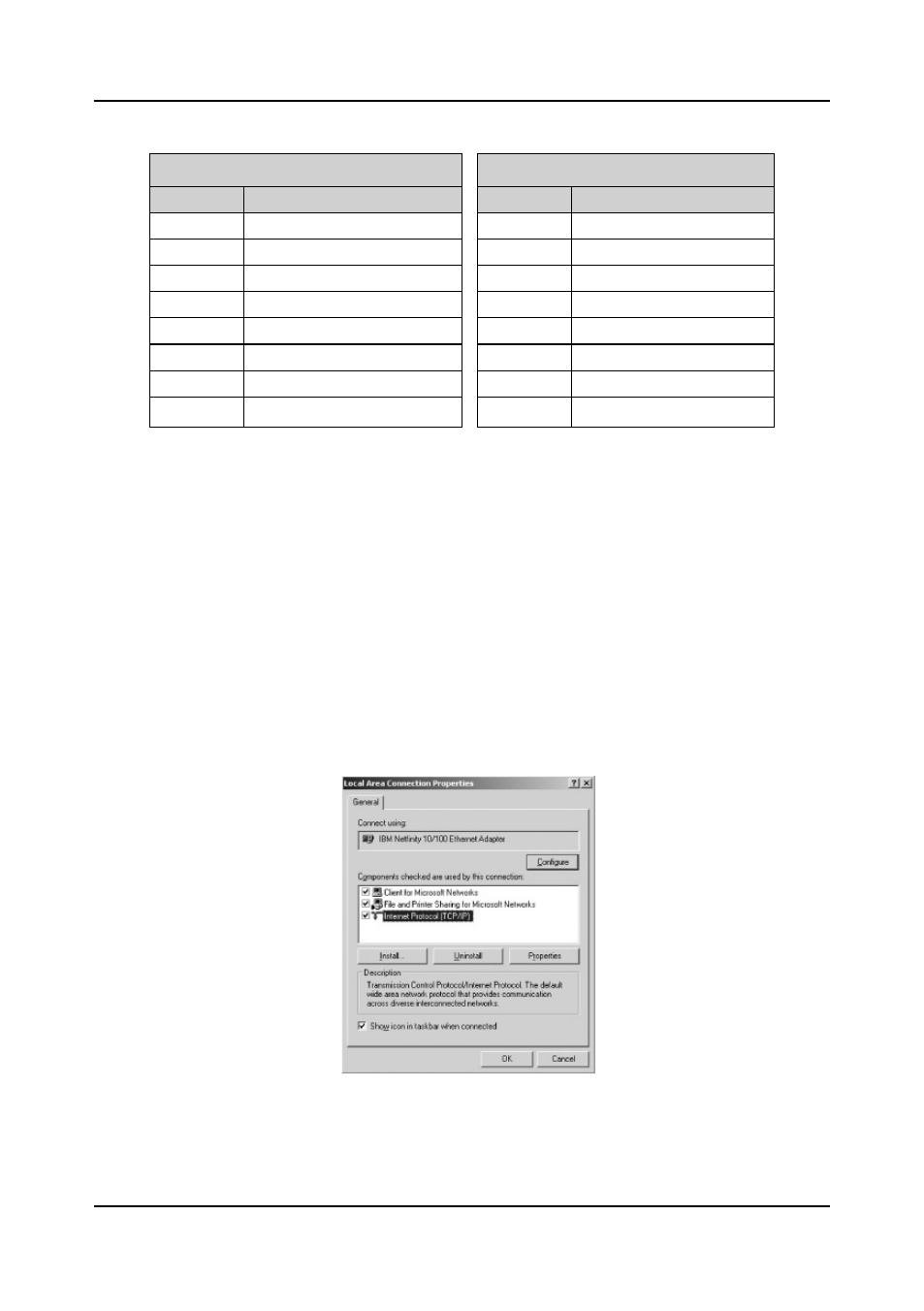

Рис. 6. Окно свойств подключения через локальную сеть
6. Выберите Use the following IP Address («использовать следующий
IP-адрес») и введите параметры как показано на рис. 7.
7. Щелкните по кнопке OK.
Подключение и настройка VP-8x8
