23
Обновление данных флэш-памяти
8.2 Подключение компьютера к разъему RS-232 IN
Чтобы установить самую свежую версию микропрограммы для прибора
RC-160, выполнить следующее:
1. Подключить порт RS-232 IN (разъем DB9) на задней панели RC-160
через нуль-модемный адаптер и плоский 9-жильный кабель к порту
RS-232 на компьютере (см. раздел 6.1.1)
2. С помощью отвертки нажать кнопку Flash Upgrade (в режим програм-
мирования), которая находится на задней панели прибора.
3. Подключить с источнику питания и включить RC-160.
8.3 Обновление
микропрограммы
Для обновления микропрограммы выполнить следующие шаги:
1. Дважды щелкнуть на иконке JTG-Sender на рабочем столе.
Откроется окно приложения JTG-Sender (см. рис. 11).

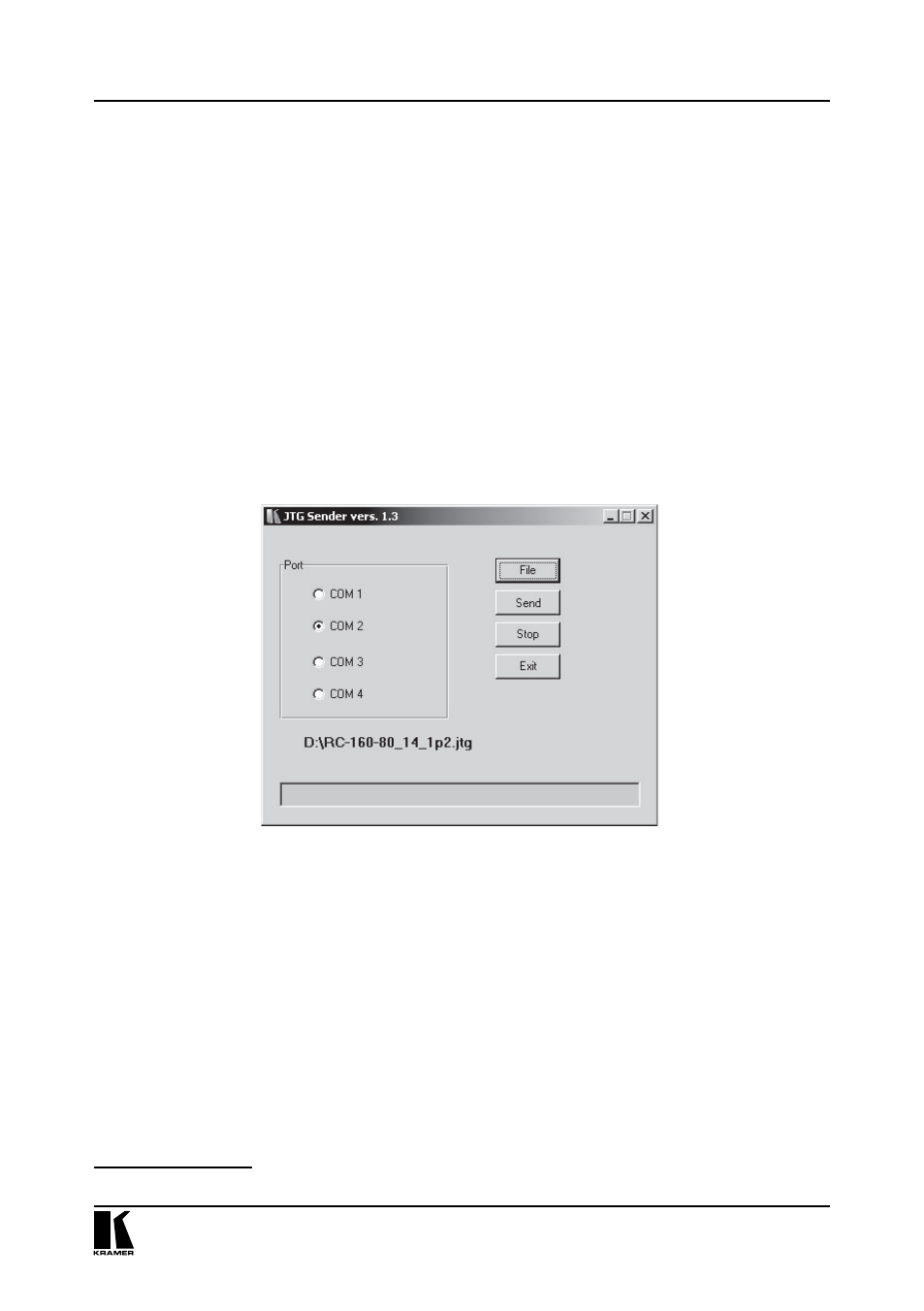

Рис. 11. Окно приложения JTG Sender
2. Выбрать нужный COM-порт
1
.
3. Нажать кнопку File и выбрать файл в расширением *.jtg, в котором
находится микропрограмма, входящая в пакет обновления.
4. Нажать кнопку Send (передача) для загрузки микропрограммы в при-
бор. Кнопка Send засветится зеленым.
5. Дождаться завершения загрузки, при этом зеленая кнопка Send
погаснет.
1
К которому подключена панель управления на вашем компьютере
