KRAMER ELECTRONICS, LTD.
12
6 ПОДКЛЮЧЕНИЕ
ПАНЕЛИ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
RC-160
1
можно подключить в различных конфигурациях, которые опи-
саны в таблице 4:

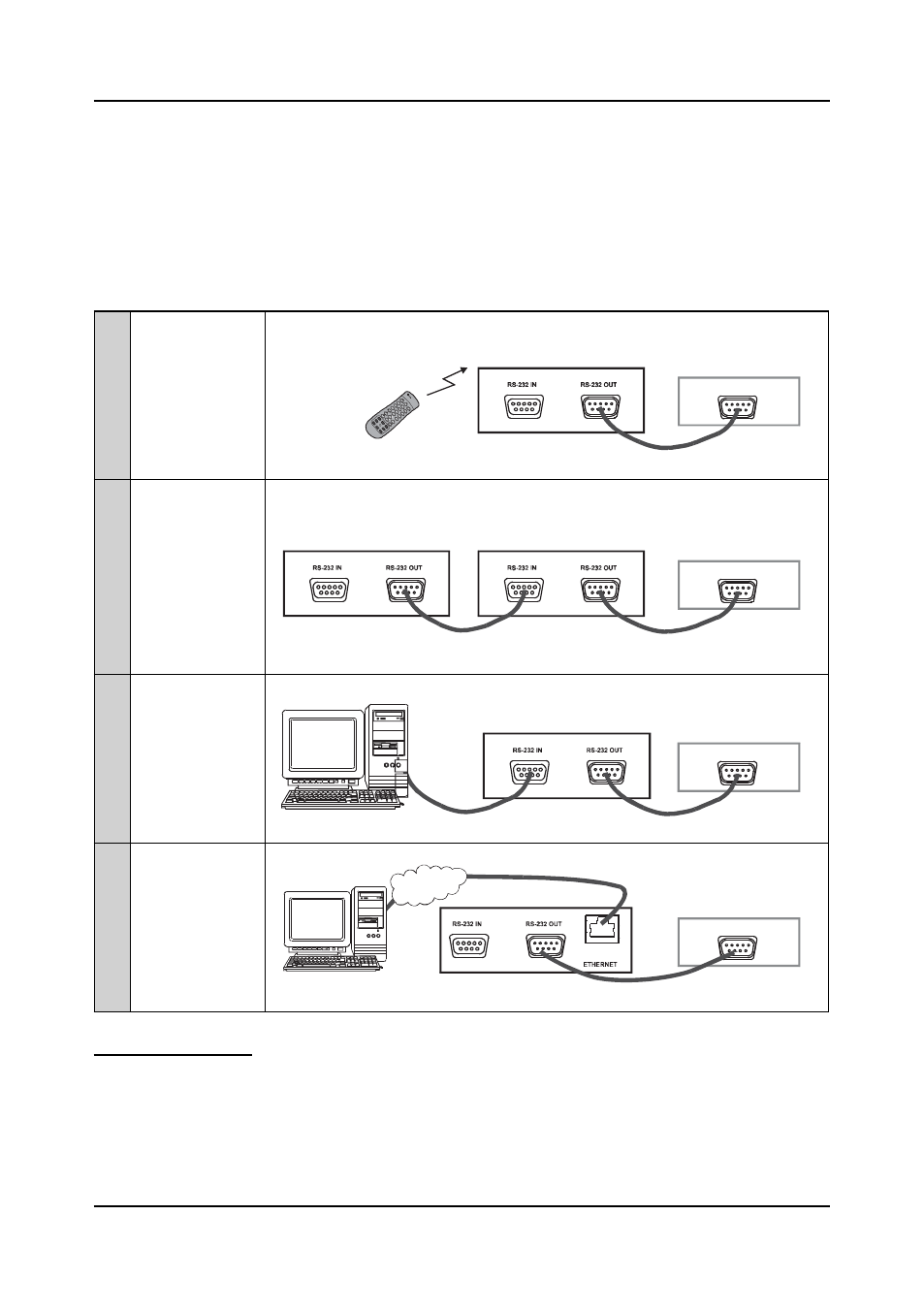

Таблица 4. Конфигурации подключения панелей дистанционного управления
1
Панель дис-
танционного
управления
2
подключена к
коммутатору
через порты
RS-232
3
2
Две или более
панели дис-
танционного
управления
соединены по-
следовательно
и подключены
к коммутатору
через порты
RS-232
3
Компьютер
напрямую под-
ключен к панели
ДУ, которая под-
ключена к ком-
мутатору
4
через
порты RS-232
4
Компьютер
подключен к
панели ДУ через
Ethernet, а па-
нель соединена
с коммутатором
через порты
RS-232
1
Начиная с этого раздела, вся информация относится ко всем приборам RC-80, RC-160 и RC-160L,
если не указано обратное
Подключение панели дистанционного управления
2
Управление панелью дистанционного управления может осуществляться либо напрямую кнопками
с лицевой панели, либо дистанционно с помощью инфракрасного пульта. Команды передаются на
коммутатор через порт RS-232 или RS-485
3
Для подключении через RS-232 нужен нуль-модемный адаптер
4
Или к другой панели, подключенной последовательно
Панель управления
Коммутатор
R S -232
Панель управления
Панель управления
Коммутатор
R S -232
Панель управления
Коммутатор
R S -232
Панель управления
Коммутатор
R S -232
E T H E R N E T
