13
5

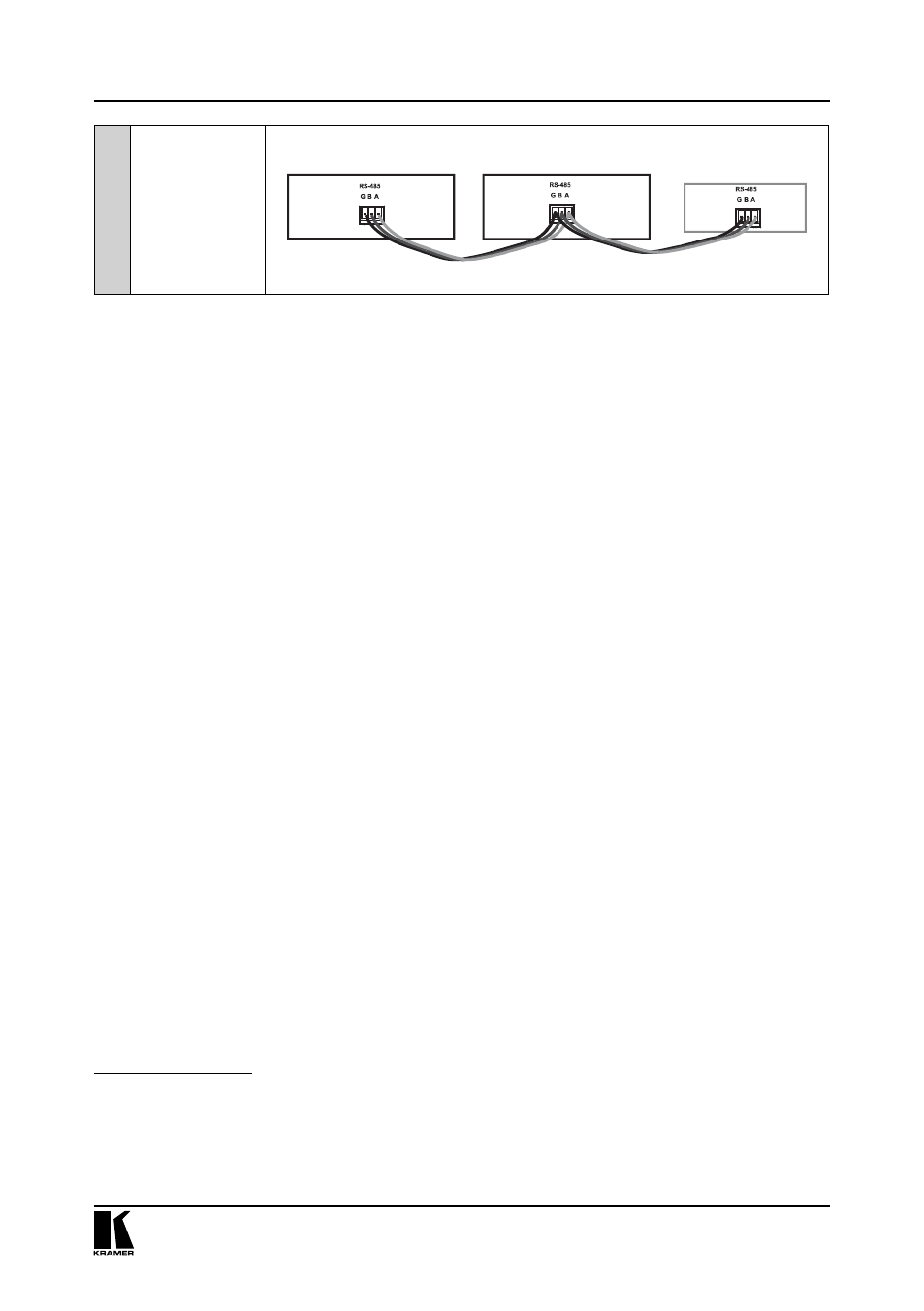

Одна или не-
сколько панелей
ДУ подключены
к коммутатору
через клеммные
разъемы портов
RS-485
В данном разделе описывается как подключить:
Разъемы задней панели панели ДУ (см. раздел 6.1)
•
Коммутатор, дополнительный контроллер и/или компьютер через порты
RS-232 (см. раздел 6.1.1)
Компьютер через Ethernet (см. раздел 6.2) и сконфигурировать порт
Ethernet (см. раздел 6.3)
Несколько приборов через порт RS-485 (см. раздел 6.4)
Настройка переключателей описана в разделе 6.5
6.1 Подключение разъемов задней панели
Чтобы подключить прибор RC-160, как показано в примере на рис. 4,
выполните следующее:
1. Подключить источники аудио и видео к коммутатору, которым будет
осуществляться управление.
2. Подключить порт RS-232 OUT на первом
1
приборе RC-160 к порту
RS-232 коммутатора Kramer (например, коммутатор VS-1616V) с
помощью нуль-модемного адаптера.
3. При необходимости подключить порт RS-232 OUT на втором
2
приборе
RC-160 к порту RS-232 IN первого прибора RC-160 с помощью нуль-
модемного адаптера
3
.
4. При необходимости подключить компьютер к порту RS-232 IN второго
прибора RC-160
4
.
5. Включить электропитание в следующем порядке:
Источники и получатели сигнала на коммутаторе Kramer
•
Коммутатор Kramer
•
Панель ДУ, ближняя к коммутатору (в данном примере это первый
•
прибор)
Панель ДУ, следующая в соединении (в данном примере это второй
•
прибор)
1
Панель ДУ, подключенная к коммутатору
2
Панель ДУ, следующая в порядке подключения
3
См. раздел 6.1.1
4
Или к панели ДУ, которая дальше всех в порядке подключения от коммутатора. Например, если под-
ключена только одна панель ДУ, подключить ПК к этой панели; если к коммутатору подключены три
панели ДУ, подключить ПК к третьей (самой дальней) панели
Подключение панели дистанционного управления
Панель управления
Панель управления
Коммутатор
