KRAMER ELECTRONICS, LTD.
18
Подключение панели дистанционного управления

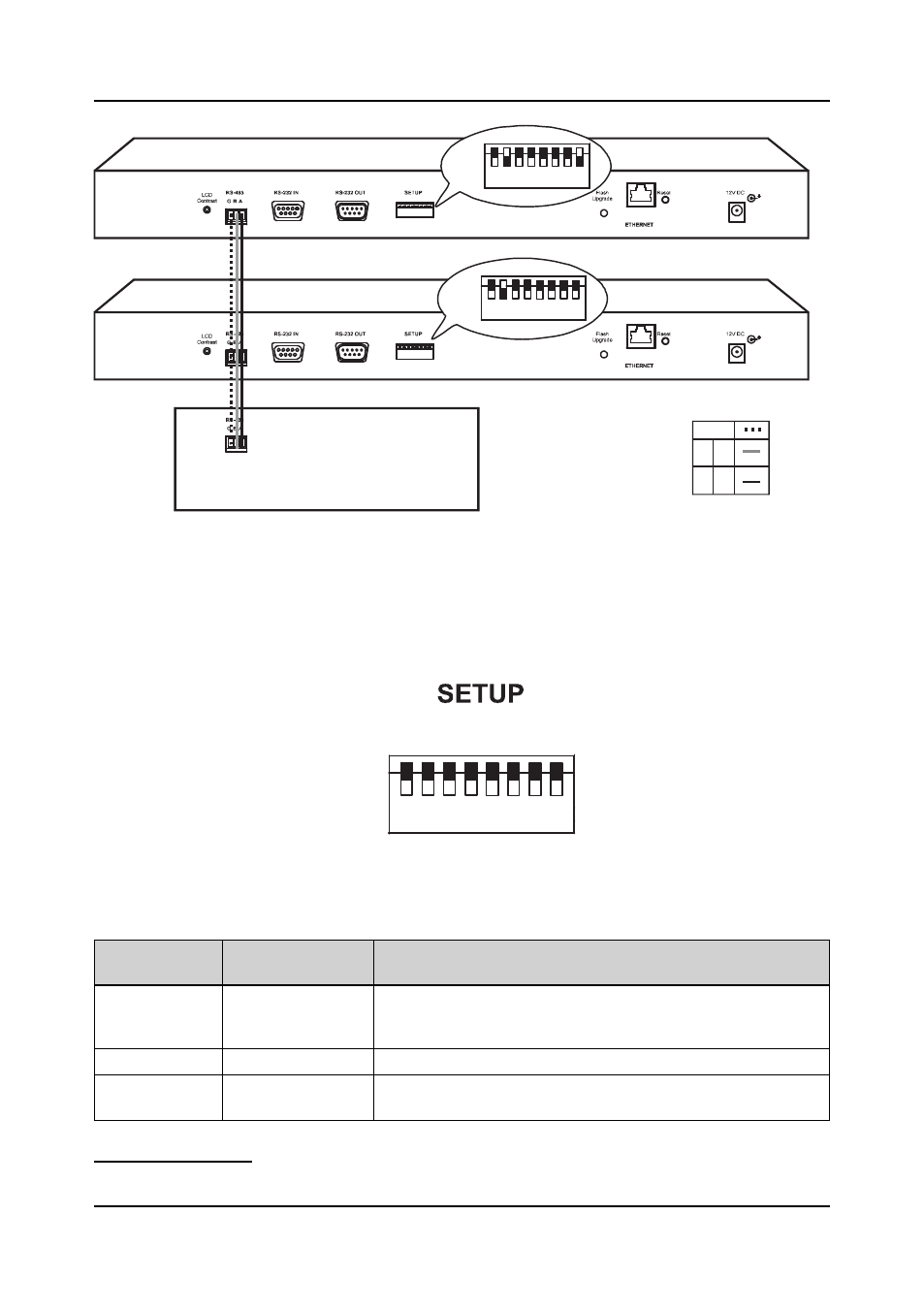

Рис. 8. Управление через RS-485
6.5 Установка
переключателей
По умолчанию все переключатели установлены в положение OFF. На рис. 9
показаны переключатели прибора RC-160
Рис. 9. Переключатели настройки прибора RC-160
Таблица 5. Установки переключателей
Переключа-
тели
Назначение
Описание
1, 2, 3, 4
Машинный номер
Установить
1
для прибора №2, когда используется подклю-
чение RC-160 к коммутатору через порт RS-485 (см. раздел
«Управление через RS-485»); иначе в положение OFF
5, 6, 7
Зарезервирован
Установлен в положение OFF
8
Согласование
линии RS-485
В положении ON линия порта RS-485 согласована нагрузкой
120 Ом; в положении OFF согласования нет
G
B
A
_
+
OFF
ON
1 2 3 4 5 6 7 8
OFF
ON
1 2 3 4 5 6 7 8
Kramer Switcher
Разводка контактов порта RS-485
O F F
O N
1 2 3 4 5 6 7 8
1
Установить следующее: DIP 1 = OFF, DIP 2 = ON, DIP 3 = OFF и DIP 4 = OFF
