Дисплей STATUS на обеих панелях управления засветится, и через
несколько секунд покажет состояние подключенного коммутатора.
Если появляется сообщение “No Communication” (нет связи), обратитесь
к разделу 7.1.
ПОСЛЕ ВЫПОЛНЕНИЯ ПОДКЛЮЧЕНИЙ И ПОДАЧИ ПИТАНИЯ ЗАПУСТИТЕ НА
ПК
1
УПРАВЛЯЮЩЕЕ ПО KRAMER ДЛЯ WINDOWS
®

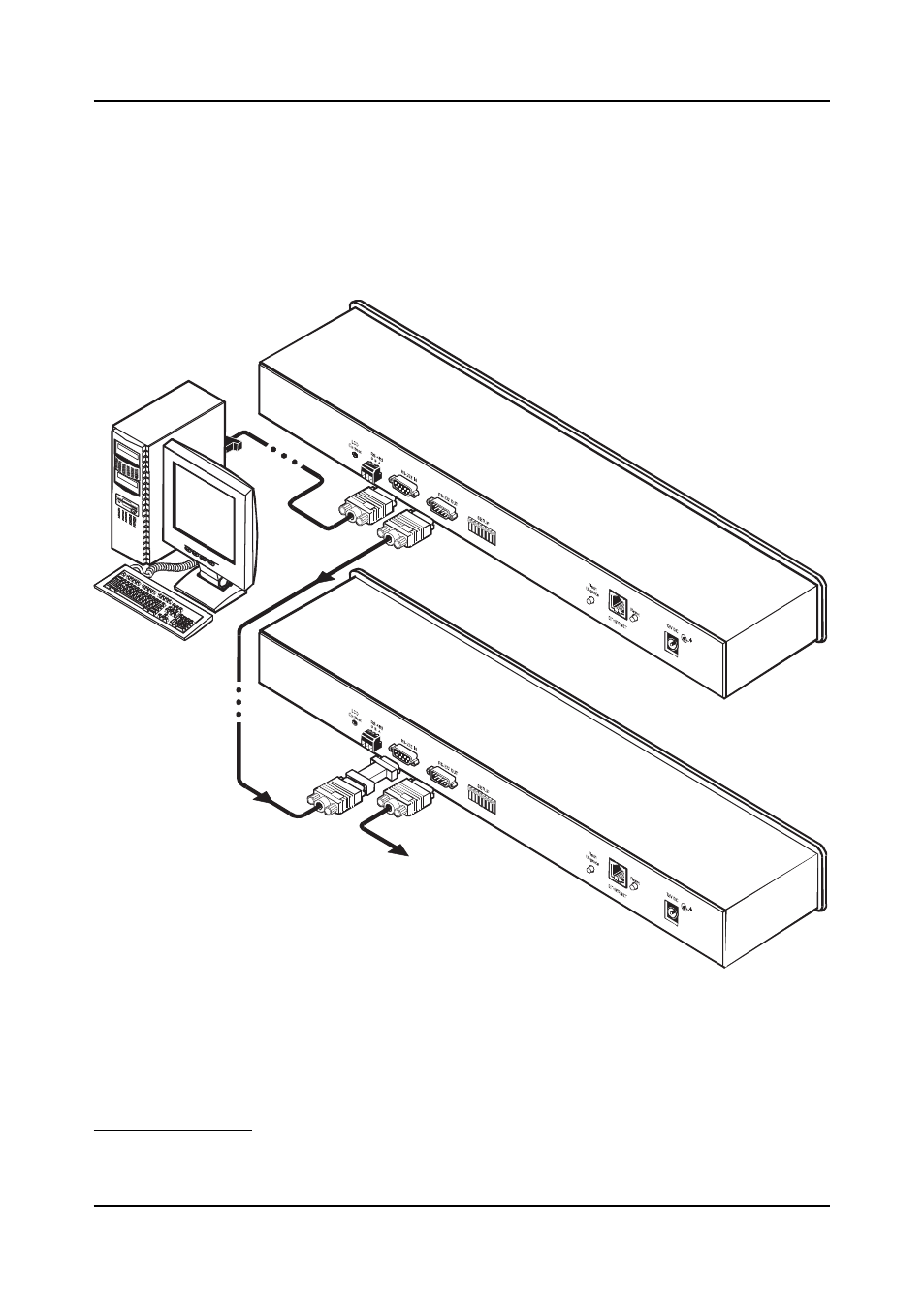

Рис. 4. Подключение прибора RC-160
2
6.1.1 Подключение через RS-232
Для подключения приборов
3
к панели ДУ используется нуль-модемный адап-
тер, который поставляется в комплекте с устройством (рекомендуется):
1
Если ПК был подключен
2
Пунктирная линия показывает необязательное подключение
3
Компьютер, дополнительная панель управления или коммутатор
Подключение панели дистанционного управления
Первая панель ДУ
Вторая панель ДУ
К порту RS-232 коммутатора Kramer
