Инструкции по уходу и обслуживанию
ЗУБЦЫ И ИХ ЗАМЕНА
Замена зубца
1. Выключите двигатель и снимите дополнительный груз.
2. На модели AR19 сложите ручку.
3. Запомните направление болта зубца.
4. Снимите и замените зубцы путём ослабления стопорного болта. Снимите удерживающий
болт и старый зубец, вставьте новый и затяните болтом в том же направлении, как его и
вытаскивали. После того, как все зубцы заменены, затяните стопорные болты. Примечание:
замените изношенные контргайки для надёжного крепления зубцов.
Снятие и замена подшипника рабочего вала
1. Выключите двигатель и снимите дополнительные грузы.
2. Снимите защитную крышку привода.
3. Сложите рукоятку для лучшего доступа к зубцам (только на
модели AR19).
4. Приподнимите примерно на 10 см и зафиксируйте задние колёса.
5. Вручную прокрутите ведущую цепь для доступа к соедините-
льному звену.
6. Поверните болт регулировки натяжения цепи против часовой
стрелки для того, чтобы ослабить цепь.
7. Снимите соединительное звено и освободите звёздочку ротора.
8. Снимите подшипниковые болты ротора зубцов (4).
9. Снимите вал в сборе.
10. Снимите внешний роторный подшипник путём ослабления болта в манжете.

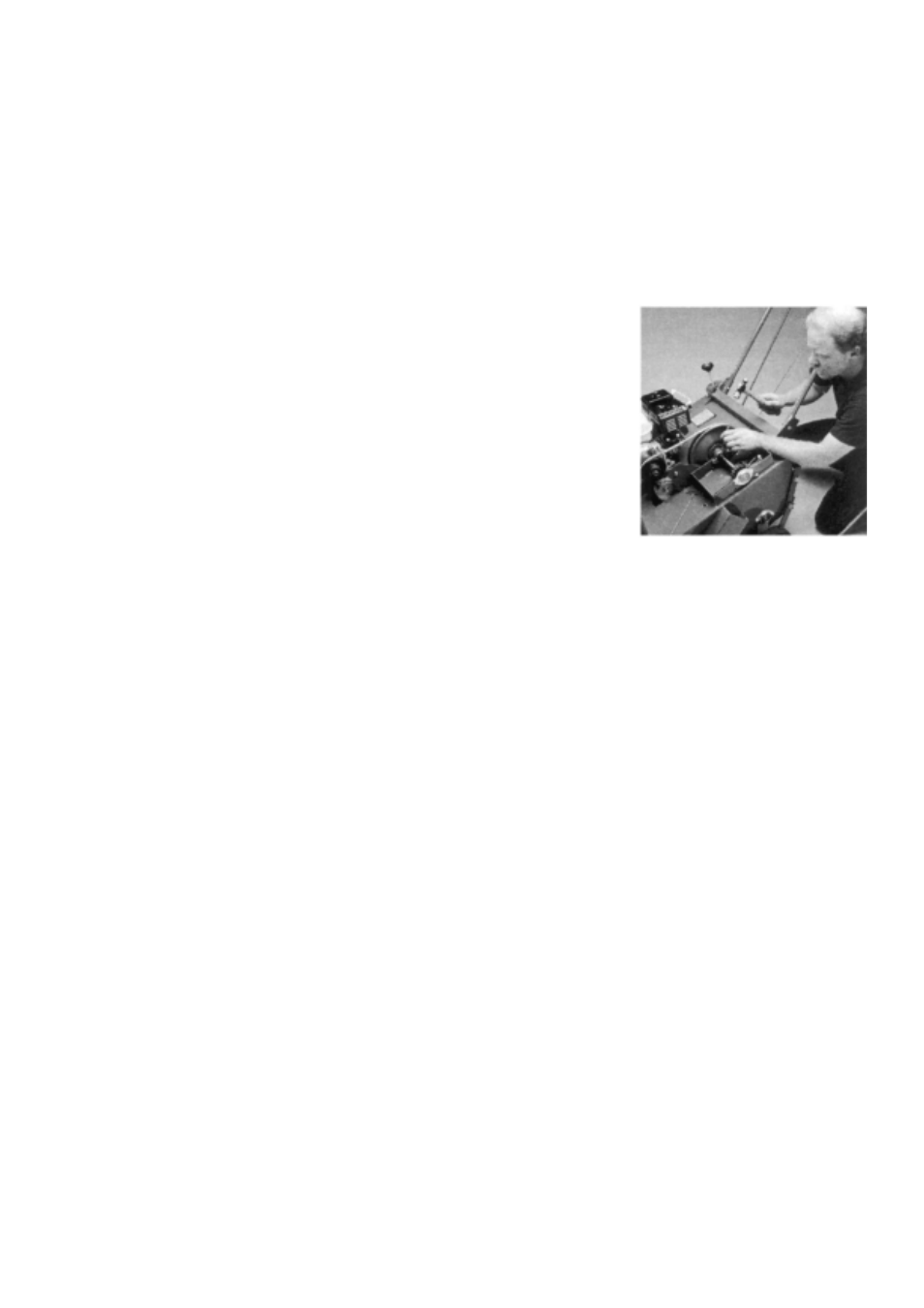

11. Освободите манжету (лучше всего с помощью молотка и пробойника). Вставьте пробойник
в отверстие, следующее за винтами, и, используя молоток, не очень сильно, ударьте по
манжете так, чтобы она начала вращаться в сторону, противоположную той, в которую
обычно вращается ротор. (см. рисунок 19)
12. Повторите действия в обратной последовательности для обратной установки.
13. Обратитесь к разделу ‘’Снятие и замена цепи’’ и ‘’Натяжение цепи’’ для замены и изменения
натяжения цепи. (см. стр. 16)
Снятие и замена свободновращающегося зубца
Выполните действия 1-12 в предыдущем разделе, затем выполните следующее:
1. После того, как подшипник снят с ротора, освободите внутренний подшипник, который
удерживает блок зубцов.
2. Снимите внешний свободновращающийся блок зубцов.
3. Поместите новый роторный агрегат так, чтобы у вас был образец для сборки, который
показывает правильное направление вставки новых зубцов. В качестве такого образца также
может служить стационарный блок зубцов.
4. После того, как зубцы вставлены во вращающийся блок, снова установите внутренний и
внешний подшипники на свободновращающийся блок таким образом, чтобы ступицы
подшипников смотрели в сторону неподвижного блока. Убедитесь, что внутренний
подшипник имеет запирающую манжету. Вручную затяните гайки.
5. Насадите свободновращающийся блок зубцов на вал, при этом убедитесь, что направление
совпадает с направлением на неподвижном блоке. Подшипник с запирающей манжетой должны
быть направлены в сторону неподвижного блока зубцов и стыковаться с плечом вала.
6. Затяните четыре винта на блоке подшипников.
7. Поместите запирающую манжету на место с помощью молотка и пробойника, убедитесь,
что манжета запирает в том же направлении, в котором происходит вращение ротора.
8. Замените внешние подшипники вала и установите на место роторный узел (действия 1-12
в предыдущем разделе). Инструкции даны для одной стороны. С другой стороны действия
выполняются точно так же.
19
Рисунок 19
