Инструкции по уходу и обслуживанию
Снятие и замена вала ведущего колеса
7. Снимите звёздочку и подшипник с вала. Примечание: звёздочка зафиксирована двумя
винтами. Для снятия подшипников вы сначала должны снять манжету путём ослабления
винтов, затем вставить штифт в отверстие, следующее за винтами, и, используя молоток
(не прикладывая большой силы) ударить по манжете так, чтобы манжета начала вращаться
в сторону, противоположную той, в которую обычно вращается колесо. Если подшипники
проржавели, их необходимо заменить вместе с колесом и валом.
8. Свободно наденьте подшипники и звёздочку на вал. Модель AR19: ступица в стороне от
колёс. Модель AR25 имеет 3 подшипника. Ступицы подшипников колёс должны смотреть в
сторону от звёздочки.
9. Вставьте подшипники на место.
10. Отцентрируйте колесо относительно проёма в корпусе. Закрепите манжеты и затяните
винты.
11. Отрегулируйте и затяните звёздочку (на каждое отверстие – по 2 болта).
12. Замените цепь, следуя инструкциям в разделе ‘’Снятие и замена цепи’’. (см. стр. 16).
13. Отрегулируйте цепь, как указано в разделе ‘’Натяжение цепи’’. (см. стр. 17).
Снятие и замена заднего колеса: модель AR19
1. Убедитесь, что агрегат стоит на ровной земле и двигатель выключен.
2. Опустите задние колёса так, чтобы аэратор стоял на зубцах.
3. Поверните ручку глубина/стабильность по часовой стрелке для того, чтобы поставить задние
колёса на минимальную глубину (больше стабильность).
4. Снимите осевую гайку. Вытащите осевой болт, а затем – колесо из каретки.
5. Вставьте новое колесо со смазкой, аккуратно вставьте уплотнители на втулку колеса.
Вставьте осевой болт через колесо и подъемную раму колёс. Используя шайбу и контргайку,
плотно затяните.
6. Смажьте подшипники колёс.
Снятие и замена заднего колеса: модель AR25.
1. Убедитесь, что агрегат стоит на ровной земле и двигатель выключен.
2. Опустите задние колёса так, чтобы аэратор стоял на зубцах.
3. Поверните ручку глубина/стабильность по часовой стрелке для того, чтобы поставить задние
колёса на минимальную глубину (больше стабильность).
4. Снимите шпильку шплинта. (см. рисунок 18).
5. Вытащите колёсный блок из машины. (см. рисунок 18).
6. Вставьте шпильку в ось для того, чтобы предотвратить утерю деталей.
Снимаемое колесо – только модель AR25
Рычаг колеса

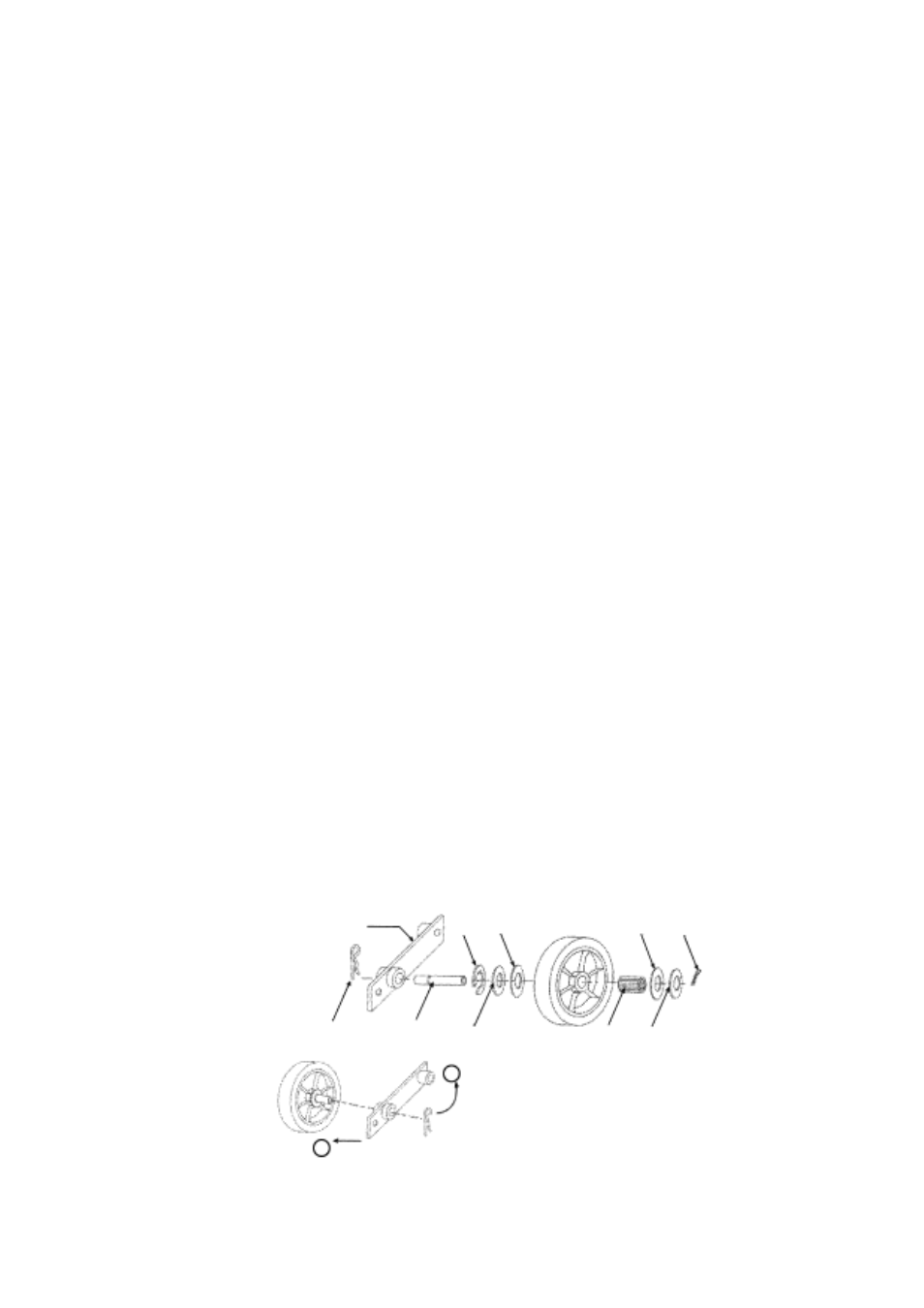

Рисунок 18
18
Шпилька
Зажим
Прокладка
Ось колеса
Шайба
Прокладка
Шпилька
Втулка
колеса
Шайба
1
2
