10
Ручка управления
дросселем/сцеплением
Ручка управления
задними колесами
Тяга упарвления
Дроссельный трос
(только двигатели Honda)
Дека с кронштейнами
для ручки Направляющее отверстие
для троса сцепления
Кронштейн для
крепления ручки
Направляющее отверстие
для дроссельного тросса
(только двигатели Honda)
Тяга управления
Крепежный рычаг
Ручка управления
задними колесами
Руководство пользователя
УКАЗАНИЯ ПО СБОРКЕ
Модель AR19
1. Наденьте защитные очки. Удалите деревянные бруски. Внимание: Берегите ногти и не посадите
занозу.
2. Осторожно разрежьте картон со стороны крышки.
3. В упаковке газонный аэратор лежит со сложенной ручкой. Переставьте ручку в рабочее положение
и зафиксируйте защёлкой.
Модель AR25
1. Наденьте защитные очки. Удалите деревянные бруски. Внимание: Берегите ногти и не посадите занозу.
2. Осторожно разрежьте картон с стороны крышки.
3. Модель AR25 упакована с отсоединённой ручкой. Прикрутите ручку с помощью двух полудюймовых
ключей.
(а) Вставьте рукоятку в специальные кронштейны (см. рисунок 4).
(б) Вставьте и затяните крепёж, который находится в этих кронштейнах (см. рисунок 5-А).
О дальнейшей сборке см. соответствующие разделы иллюстрированного каталога
запчастей (раскладки).
4. Присоедините верх тяги управления к рукоятке управления задними колёсами с помощью крепежа,
расположенного на рукоятке управления задними колёсами (см. рисунок 5-Б). О дальнейшей сборке
см. соответствующие разделы иллюстрированного каталога запчастей (раскладки).
5. Присоедините низ управляющей тяги к внешней стороне поворотного рычага с помощью набора
крепёжа (см. рисунок 5-С).
6. Пропустите трос сцепления через направляющее отверстие в планке с кронштейнами рукоятки,
расположенной на задней части деки (см. рисунок 4).
7. Присоедините конец троса к S-образному крючку, расположенному на шкиве натяжения ремня.
8. (Только для двигателей Honda) Присоедините дроссельный кабель путём присоединения пружины
дросселя к рычагу управления дросселя/сцепления. (см. рисунок 4)

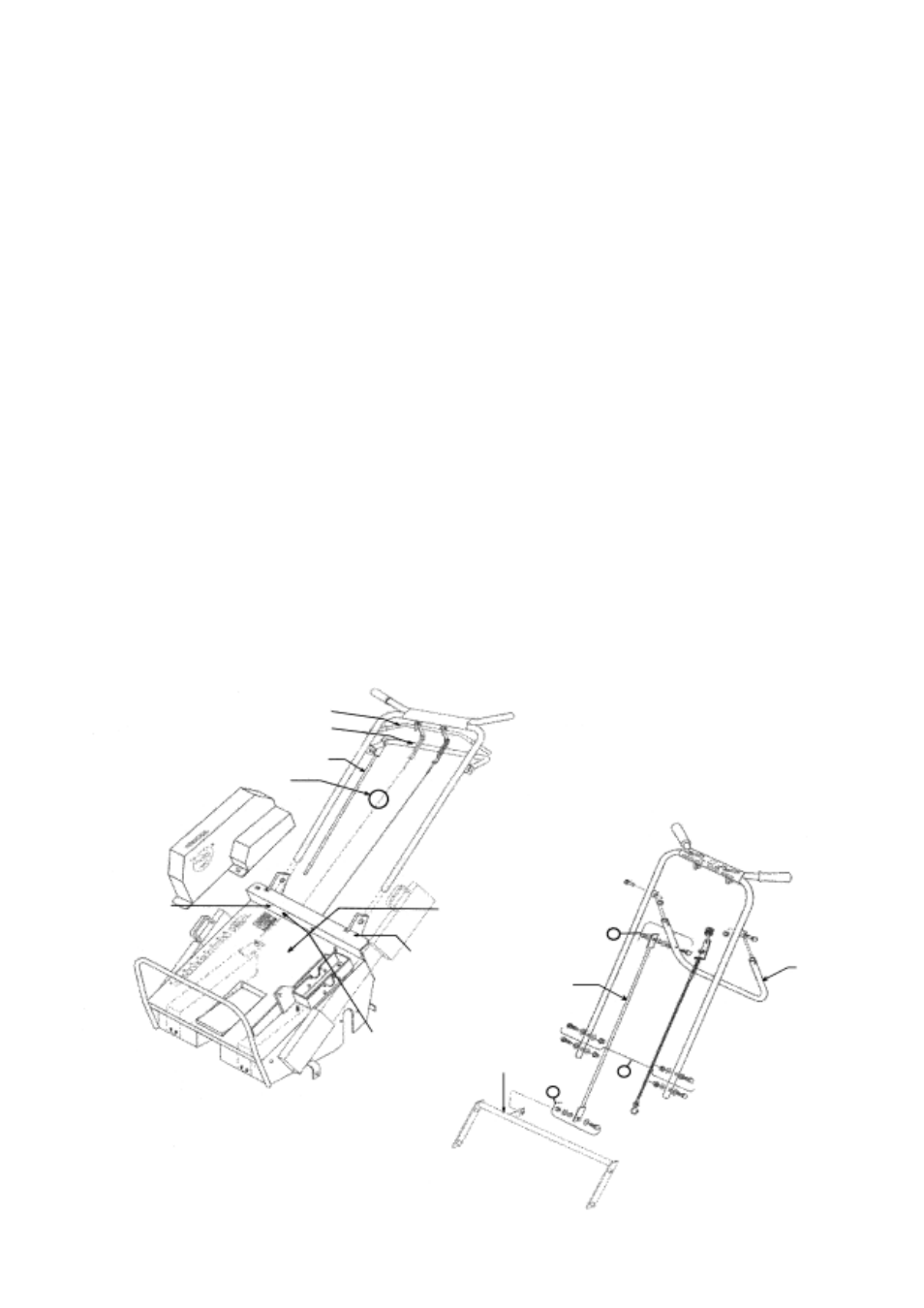

Рисунок 4 и 5
